跑偏開關TPKY-5X20/35電壓400/220v電流5AIP65詳細說明如下：

跑偏開關是用于檢測皮帶輸送機運行過程中輸送帶跑偏程度并進行報警的一種保護裝置，也用于在皮帶嚴重跑偏時自動觸發緊急停機。跑偏開關按照一定間隔(約50m)固定安裝于皮帶輸送機兩側支架上，跑偏開關的滾輪部分在受到偏離中心運轉的輸送帶的邊沿?cái)D壓后產生偏轉，當滾輪偏轉到一定角度時觸發開關接點動作。

跑偏開關的選型原則及注意事項：

(1)盡量選擇二級或多級跑偏開關，可以檢測皮帶不同的跑偏程度，為控制系統提供更多的信息。
(2)選擇開關本體帶動作記憶及動作狀態指示的產品。由于帶式輸送機是動態運轉的，具備此功能，可以便于確定皮帶發生跑偏的具體位置、分析跑偏原因，也便于設備調試和維護。

(3)有條件可以選擇非接觸式跑偏開關。非接觸式跑偏開關使光電接近開關代替滾輪檢測皮帶是否跑偏。其優點是壽命長、易于維護，缺點是價格昂貴。

地址編碼兩級跑偏開關安裝使用說明
地址編碼兩級跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于動作角度時開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。
地址編碼兩級跑偏開關具有地址編碼通訊功能，每級動作角度會對應一個通訊指令，保護開關當前報警信息及時通過地址編碼控制器顯示，維護人員可迅速確定故障點位置。

1、地址編碼兩級跑偏開關安裝

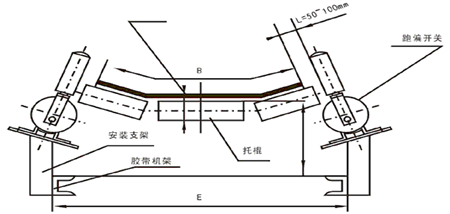

將跑偏開關立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm ~100mm，膠帶位于立棍下端1/3處。每50m膠帶至少需要安裝一對跑偏開關。

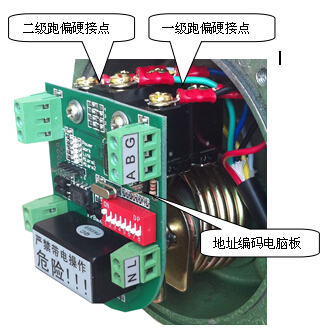

2、硬接點連接 拆開地址編碼兩級跑偏開關     蓋板四個螺絲，打開蓋板后可看到內部結構。 兩個行程開關分別用于跑偏開關報警和二級報警控制，立使用即使地址編碼電腦板無法正常工作時也能起到可靠保護。 硬接點信號出廠時配有引出線，開關接點方式為： 報警： 公共端---紅 ， 常開—蘭 ， 常閉—白   二級報警： 公共端---黑 ， 常開—綠 ， 常閉—黃

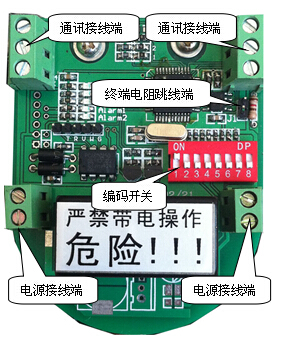

3、地址編碼電腦板連接 地址編碼電腦板共有四個接線端，兩個3位接線端用于通訊連接，分別用于進線和出線；兩個2位接線端用于電源連接分別用于進線和出線。兩組接線端分別用于連接上一個地址編碼開關器和下一個地址編碼開關，使每個地址編碼開關在電源及通訊回路中形成串聯電路。電腦板電源短接線*大只可承受40個地址編碼開關串聯電流。如果超過40個地址編碼開關則需要采用并聯供電，否則可能導致電腦板電源端接線熔斷。
通訊回路采用帶屏蔽層的雙絞線（RVVSP2×0.75），所有地址編碼開關通訊接線端對應連接，屏蔽層接入通訊接線端G腳位上。屏蔽層單點接地。   通訊回路應盡量采用屏蔽線槽或則穿管鋪設，盡量避開高壓線路平行鋪設。如無法避免與高壓線路平行鋪設則距離大于500mm。

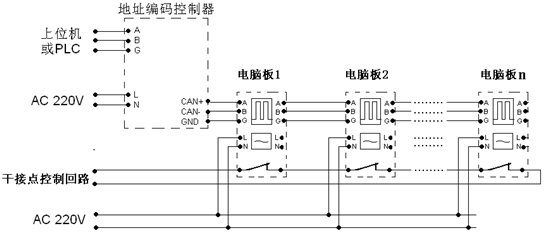

地址編碼開關連接方式：


4、 地址編碼設置
在同一個通訊回路中，各種不同類型的編碼開關按照順序進行地址編碼設置，編碼開關有8位編碼組成，二進制編碼方式*多可支持255個編碼地址。在同一個通訊回路中地址編碼不得重復使用，否則造成通訊故障。


編碼開關滑塊處于ON端時，表示接通，所有接通的腳位對應編碼總和即為當前設置的編碼地址。
舉例說明

設置地址編碼為4   第3位接通時，對應增加編碼4
設置地址編碼為13 1+4+8 =13
設置地址編碼34 2+32=34


5、 終端電阻跳線
為了使通訊回路工作可靠，設置終端電阻。
跳線插座是用來設置終端電阻，在整個通訊回路中*后一個地址編碼電腦板上的跳線插座需要插上短接帽，其他地址編碼電腦板插座斷開（去掉短接帽）。
