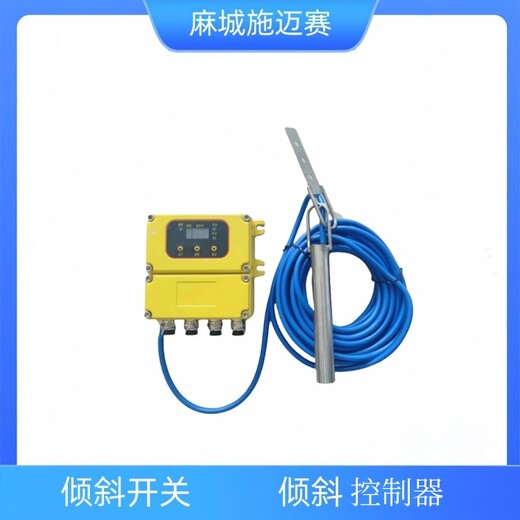

懸掛吊裝傾斜開關21-39-50FT\IP66防爆傾斜開關吊在料斗內，隨著投入物料的增加，當開關部分傾斜約17度時，料流內部的開關為就會動作并輸出接點信號。傾斜開關鑄鐵結構，耐磨性較強而且牢固，廣泛用于檢測散狀物料（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。 傾斜開關是用不銹鋼鏈條吊在料斗內，隨著投入物料的增加，當開關部分傾斜約20度時，料流內部的開關為就會動作并輸出接點信號。傾斜開關耐磨性較強而且牢固，廣泛用于檢測固體（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。

　　特點：

斜開關可單使用探頭，也可配合控制裝置使用

報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。

正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態

堅固，抗腐蝕

安裝簡便

控制裝置為印刷電路板結構

所有探頭均配有安裝附件

應用范圍：

溜槽或轉接處堵塞探測

輸送機皮帶跑偏探測

翻車機卸料探頭

用于皮帶或振動給料機缺料或無料探測

傾斜開關探頭選擇表

SL20-30 ，重型探頭

SL20-30-SS 不銹鋼探頭

SL20-31 輕型，塑料探頭

技術規格

觸點：常閉，開關，250mA/24 VDC非感性負載

可選：0.8A at 240VAC/1.5A at 120VAC

額定溫度：-40℃~＋200℃

外殼：鑄鐵，表面鍍鎳鉻合金

傾斜：角度15°

傾斜開關控制器

傾斜開關控制器有兩種結構形式：一種為PLR38金屬型，另一種為PLR39塑料型，防護等級IP65，前面板裝有指示燈。 控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作。 控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。 兩個常開常閉觸點用于外部報警或控制。

懸掛吊裝傾斜開關21-39-50FT\IP66防爆傾斜開關又稱煤流開關。是一種結構簡單、使用方便的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。

工作原理

傾斜開關21-39-50FT\IP66重錘料位傾斜開關垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內的觸點動作，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。

技術參數

SL20-30-SS型

1、額定觸點：220VAC/2A

2、額定溫度：-20～100℃（可訂制200℃）

3、外殼材質：不銹鋼

4、電纜長度：6000mm（可以訂制）

5、探頭長度：180mm

6、探頭總長：210mm

7、尾部連接螺紋：M20×1.5×50

8、產品重量：1.2kg

ST-20P輕型

1、額定觸點：220VAC/2A

2、額定溫度：-20～100℃（可訂制200℃）

3、外殼材質：工程塑料

4、電纜長度：6000mm（可以訂制）

5、探頭長度：195mm

6、探頭總長：230mm

7、尾部連接螺紋：M20×1.5×50

8、產品重量：0.7kg

麻城施邁賽產品型號：

吊裝懸掛式料位計SL20-30-SS

不銹鋼傾斜開關SLK-2012T

傾斜開關SL20-30-SS

又稱煤流開關SL20-30-SS、

水yin開關SL20-30-SS、

料位開關SL20-30-SS、

堵煤開關SL20-30-SS、

料位檢測器SL20-30-SS

傾斜開關SL20-30-SS、開關【精選】技術參數：

型ST-20、20-39、20-39-25、SL20-30-SS、KBC-220

1、額定觸點：24V/220VAC/2A

2、額定溫度：-20～100℃（可訂制200℃）

3、外殼材質：不銹鋼

4、電纜長度：6000mm（可以訂制）

5、探頭長度：180mm

6、探頭總長：210mm

7、尾部連接螺紋：M20×1.5×50

8、產品重量：1.2kg

傾斜開關SL20-30-SS、開關【精選】技術參數

?額定溫度:-40°- 70°

?時間延遲:0-10秒,可調節

?額定觸點:24VDC,115VAC,240VAC可選

傾斜開關探頭選擇表

型號 說明 總長mm 直徑mm 重量

20-39重型探頭 21032 0.7Kg

20-30不銹鋼,25mm探頭26025 0.9Kg

20-31輕量 23025 0.45Kg

20-32重型,50mm探頭25451 3.6Kg

20-39-B探頭,加熱器21032 0.7Kg

20-39-C探頭,溫21032 0.7Kg

20-39-FM 探頭FM許可 21032 0.7Kg

20-41探頭115V 21032 0.7Kg

20-30-SS 不銹鋼,25mm探頭115V26025 0.9Kg

傾斜開關SL20-30-SS、開關【精選】在受到外力作用，偏離垂直位置15度以上時，開關內部的水yin觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。

傾斜開關SL20-30-SS、水yin開關【精選】用于料位檢測、當傾斜開關角度達到設定值時、常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。
