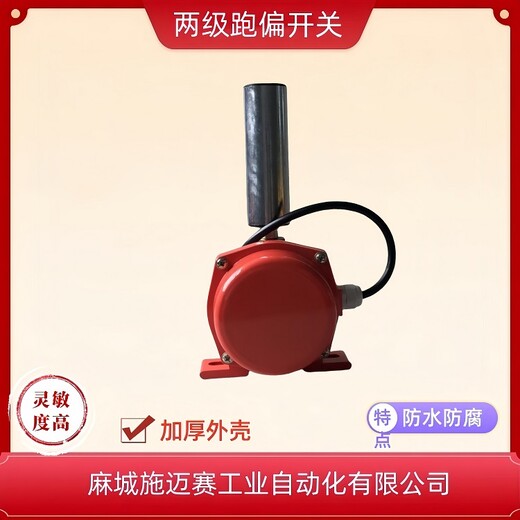

礦用跑偏開關SMPP03-P-W IP65防水防塵兩級跑偏開關、位置開關也叫做事故開關，采用行業JB/T 10939位置開關，是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴大，本開關因安裝方便，響應快，使用壽命長，等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等。

跑偏開關工作原理

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。

密封性好，具有防塵、防震、防腐等優點

防護等級:IP67，可在惡劣的環境中長期工作。

技術指標環境溫度：-30℃ －－+50℃；相對濕度：不大于85%

一動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°

觸點數量及容量：2組常開；2組常閉；5A/AC 380V

防護等級：IP67

復位方式：自動復位

可靠性>1000000次

適用場所煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜

工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12°），兩級跑偏開關的一組觸點動作，發出事故預告信號。

當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

特點

·結構簡單實用、性能穩定可靠

·防塵、防震、防潮

·體積小、重量輕、壽命長

·安裝方便，免維護

·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

·電源適應性廣：24~380V

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

技術參數：

工作電壓：24~380V

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重 量：2.5Kg

防護等級：IP67

復位方式：自動復位

響應時間：＜2Ms

控制觸點容量：1A-10A

動作力：50±10N

礦用跑偏開關SMPP03-P-W IP65防水防塵開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機的保護裝置之一,兩級跑偏開關是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。

跑偏開關安裝要求

帶式輸送機的跑偏保護應成對使用，距離機頭10-15米處，當帶式輸送機有坡度變化時，應在變坡位置處安裝一組；簡易跑偏保護只需在機頭安裝即可，跑偏保護應用托架固定在帶式輸送機大架或縱梁上，對帶式輸送機上帶的偏離情況進行保護。

跑偏開關的安裝方法

1、跑偏開關設在輸送帶兩頭，立輥應與輸送帶邊平面垂直，并使輸送帶兩頭坐落立輥高度1/3處。

2、跑偏開關立輥與輸送帶正常方位的間距宜為50～100mm。

3、跑偏開關數量應根據輸送機長度、類型及安置狀況進行斷定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中心方位進行設置。

4、跑偏開關應經過裝置支架與輸送機中心架銜接，開關支架應在輸送機裝置完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

跑偏開關的安裝注意事項

1、用戶安裝跑偏開關之前，轉動托輥，用萬用表檢測行程開關接點動作是否正常。

2、用戶需根據輸送機的機型，參照本跑偏開關安裝尺寸，自行配置安裝底腳或安裝板。底腳和安裝板的孔以長孔為宜，以便根據需要調整膠帶與托輥之間的距離，跑偏開關托輥軸與膠帶邊距離為10mm。

應用范圍

常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統、堆取料輸送機

產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

防護IP65在惡劣環境也可使用

使用的微動開關和無需要維護的銅管技術，耐久性好

動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒

側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作

技術規格

接點容量： 2個SPDT 220V-380VAC 10A

動作角度：12°/30°

纜繩動作張力：49±10N (5±1kgf)

側面滾輪傾斜角度：≤75°

防護等級： IP67

環境溫度： -20℃～+80℃

電纜入口： M20×1.5

電纜規格： 6~12 Cm

礦用跑偏開關SMPP03-P-W IP65防水防塵由硬接點及地址編碼電路組成，兩個微動開關分別用于跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當地址編碼兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。地址編碼兩級跑偏開關內部采用微動開關作為硬接點，安全可靠，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安全保護功能。
