分析、拉繩開關HQL-96BZ/L卡死原因說明如下:

拉繩開關是一種開關型傳感器(即無觸點行程開關),主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機,包裝生產線、堆料/取料系統,起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事 故停車的一種保護裝置。當緊急事故發生時,在現場沿線任意處拉動拉繩開關,均可發出停機信號,實現對人身及設備的保護作用。

雙向拉繩開關由殼體，出線口，擺臂，自鎖等組成。采用整體密封，具有防水，防潮，防塵等特點，適用于室內外潮濕，粉塵大的惡劣環境下使用。本裝置與鋼絲繩配套使用。系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機，特別適合在沿海及惡劣環境下使用。

1.拉繩開關卡死故障:拉繩開關卡死時，先將入戶線的閘刀開關拉開（或?qū)⒈ｋU(xiǎn)插橋拔出），切斷電源，然后進行檢修。檢修時，旋開拉繩開關的蓋子，仔細檢查拉線開關卡死的原因在哪里。

拉繩開關卡死的原因常見的有2種:

一是彈簧的彈力減弱，可通過調整彈簧，并將彈簧的兩端固定牢。如扔未能卡死現象時。只好更換彈簧或更新新的開關。

二是因?yàn)殚L(zhǎng)期不使用，致使開關的彈簧、螺釘?shù)攘慵P，轉動摩擦阻力大而被卡死。此時就應先除銹，并在轉動摩擦部分加幾滴機油或衣車油，以減小摩擦力，然后用手多次拉動開關，直到能靈活轉動時，再用干凈的棉布或碎步將開關的里里外外擦干凈，裝回蓋子即可

2.拉繩開關故障檢修:

1、檢查拉線動作桿，確保它在正常的位置。

2、檢查導線連接，看看是否正確，螺絲是否擰緊。

3、檢查開關內部凸輪，看看是否能夠觸動微動開關，如有問題，請重新安裝凸輪。

4、檢查微動開關觸頭，看看是否接觸良好，必要時可更換。

5、如果以上檢查處理后故障依舊，則可能外圍電路有問題。

6、除了更換以下所提到的備件，建議不要嘗試自行拆卸改裝，在D保期內未經授權的維修理將使D保無效。

技術參數:

工作電壓:24V/220VAC/380VAC/450V±15%【AC/DC】

負載電流:≤

絕緣電阻:＞500MΩ

輸出信號:開關量信號

環境溫度:-20℃~+60℃

環境濕度:＜90%

輸出觸點:2常開2常閉，可選1常開1常閉，或者只要常開，只要常閉

防護等級:IP67

復位方式:自動/手動復位

響應時間:＜2mS

動作力:50±10N

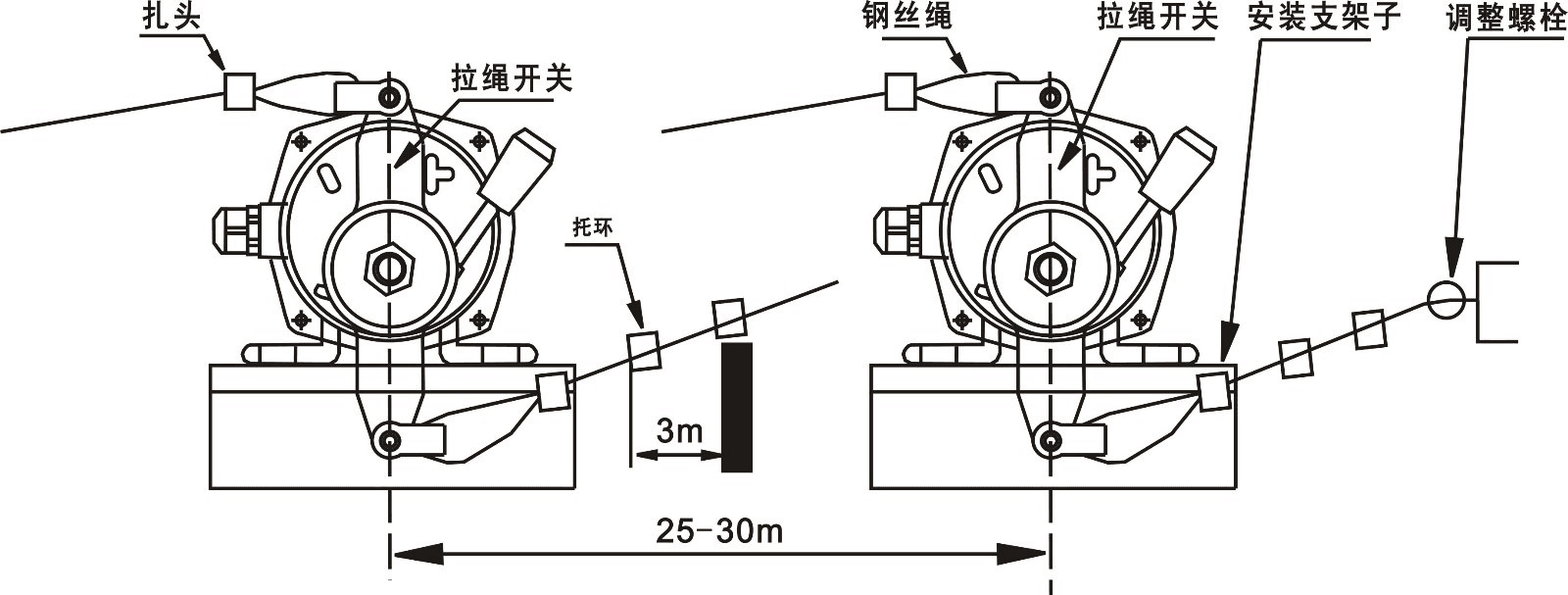

安裝使用:

開關平穩地安裝在機架固定支架上。

將鋼絲繩系在兩端拉環上，每側繩長不超過40米（有坡度時應縮短為25米）

拉繩動作力應適宜，以確保開關可靠復位。

鋼絲繩沿膠帶平行方向設置，每10米加一吊環。

安裝支架不隨開關提供，需另購買；安裝支架樣式、開關點數量、可根據用戶要求定做。

皮帶輸送機六大保鏢使其運行更安全:

皮帶輸送機安全保護裝置是在物送機工作中出現故障時能進行監測和報警的設備，可使輸送機系統安全生產、正常運行，預防機械部分的損壞保護操作人員的安全。此外還便于集中控制和提高自動化水平，常見的保護和監測裝置如下:

（1）跑偏開關

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號，重度跑偏時延時動作，報警，自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。

（2）拉繩開關

拉繩開關是用于輸送機現場緊急事故停車的一種保護裝置，當緊急事故發生時，在現場任意處拉動繩索，均可以發出報警信號，然后自鎖、停機。拉繩開關一般每隔60m安裝在輸送機機架兩側。

（3）打滑檢測裝置

打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。

（4）超速檢測裝置

超速檢測裝置用于輸送機下行運輸或下運輸送線工況。當輸送帶速度達到規定帶速的115%-125%時，報警并緊急停機。

（5）溜槽防堵開關

溜槽防堵開關用于監測皮帶輸送機系統溜槽堵塞。當溜槽內形成堵塞時，自動報警并緊急停機。

（6）縱向撕裂保護裝置

縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。

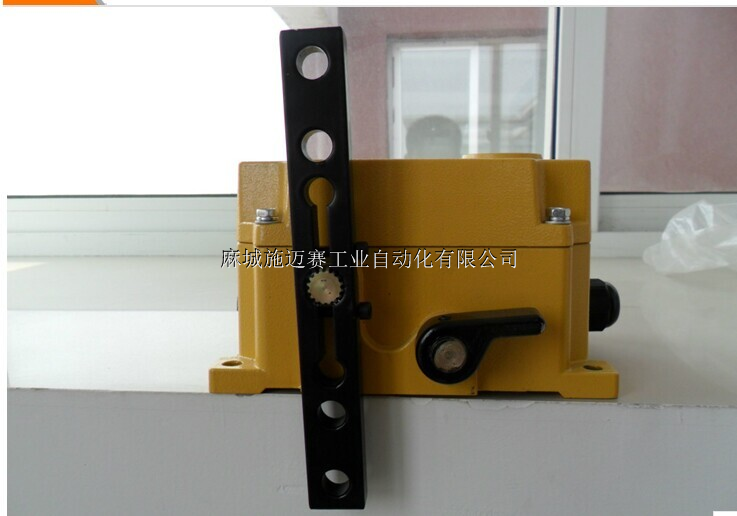

拉繩開關，外殼由鋁材，鋼材耐高溫鑄造而成，厚實牢固，內置機芯采用歐姆龍開關，容量大，使用壽命長。
