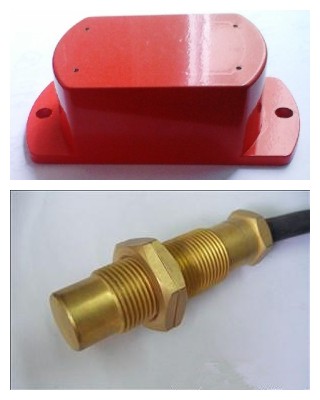

雙穩態磁性開關WKC-A508-LED(磁性傳感器)簡介及應用：

磁性傳感器能夠檢測出磁場的強度（大小）和方向。近年來，磁性傳感器IC已取代了機械開關被廣泛應用。特別是手機和電腦的開閉檢測，白色家電的開閉檢測，定位檢測中，使用頻率就很高。

一、本產品特點：

雙穩態磁性開關WKC-A508-LED型磁性傳感器提供高的外殼的強度。它適用于煤礦井下、井口及進風巷道無爆炸性氣體混合物的環境中使用。該產品其結構簡單，工作可靠、安裝、使用、維護方便，可以作為安全門、搖臺、推車機、阻車器、道岔及罐籠位置等信號的傳感器。

注1：防震-傳感器內部采用環氧樹脂封裝，不懼怕劇烈震動。

注2：防拉脫-出線端采用防水接頭不僅防水，而且可以防止導線受到意外較大拉力而不拉傷內部芯片。

二、出廠試驗標準：

絕緣電阻試驗：外殼與導線端絕緣電阻不小于50MΩ。

介電強度試驗：外殼與導線端承受2500V/50HZ，歷時1分鐘的介電強度試驗。國家標準為2000V。

三、工作原理：

磁性開關的工作原理是這樣的，這個“磁”就是指磁鐵，包括市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有結構簡單，體積小便于控制等優點，其外殼一般是一根密封的玻璃管，管中裝有兩個鐵質的彈性電板，還灌有一種叫金屬銠的惰性氣體。平時，玻璃管中的兩個由特殊材料制成的是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個被磁化而互相吸引接觸，就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個由于本身的彈性而分開，線路也就斷開了。因此，作為一種利用磁場信號來控制的線路開關器件，干簧管可以作為傳感器用，用于計數，限位等等（在安防系統中主要用于門磁、窗磁的制作），同時還被廣泛使用于各種通信設備中。在實際運用中，通常用長久磁鐵控制這兩根金屬片的接通與否，所以又被稱為“磁控管”。

1.什么是磁性開關？磁性開關是一種利用磁場信號來控制的線路開關器件，也叫磁控開關。常用的磁性開關有單觸點和雙觸點兩種。磁性開關意思就是通過磁鐵來感應的，這個“磁”就是磁鐵，磁鐵也有好幾種，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。

2.磁性開關觸點是什么？磁性開關是用來檢測氣缸活塞位置的，即檢測活塞的運動行程的。磁性開關通過機械觸點的動作進行開關的通(ON)斷(OFF)稱為有觸點式磁性開關。磁性開關具有結構簡單、緊湊、安裝方便、價格便宜、精度高等有點，因而得到廣泛的使用。隨著控制系統對控制質量提出了更高的要求,機械繼電器在控制速度、電磁兼容性、隔離性能、壽命等方面往往不能滿足要求。另一方面,隨著集成電路集成度的提高,電源電壓小于3 V的器件已很常見，尤其采用電池供電的很多便攜式設備,要求低電壓、低功耗的器件。此時,機械繼電器已經很難滿足要求。無觸點開關:在電磁兼容性、可靠性、安全性等方面的性是機械式繼電器無法比擬。
