兩級跑偏開關KTOTD-39概述皮帶防偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

兩極跑偏開關又稱防偏開關，用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。1級動作用于報警，2級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。

當立輥偏轉角度超過12°時，1級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，2級開關動作，輸出(停機信號)。

參數:電壓:220V/380V/480V,

電流可選:2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

1級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

2級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

基本原理：

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注:當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

使用環境條件:

1.環境溫度:-40℃~60℃

2.相對濕度不大于85%

3.海撥高度不超過2000m

4.使用壽命:開關動作10萬次

5.絕緣電壓:AC1000試驗1分鐘

6.觸點容量:≤AC380 ≤5A

7.防護等級: IP55

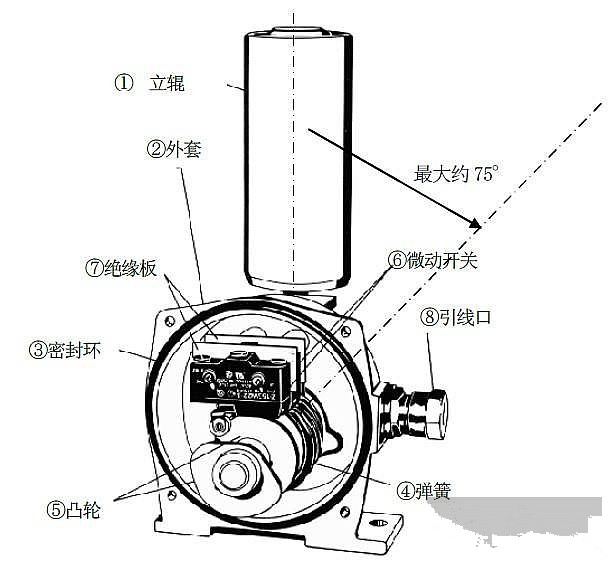

結構示意圖:

適用范圍：

兩級跑偏開關用于常規皮帶輸送機:地下、索道支撐皮帶輸送機:輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位:裙邊給料機/輸送機:重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

安裝說明：

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離:建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是1級報警信號，3、4為常閉接點是2級停機信號。
