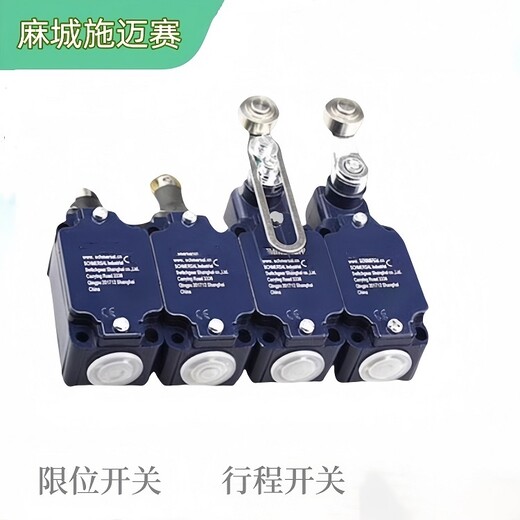

滾輪式限位開關TA064-12Y-2512-2行程開關一開一閉是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_(dá)到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。

一、工作原理：

在電氣控制系統中，限位開關的作用是實現行程控制、定位控制和位置狀態的檢測。用于控制機械設備的行程及限位保護。構造:由操作頭、觸點系統和外殼組成。

在實際生產中，將耐高溫限位開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，限位開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。

二、限位開關的種類：

（1）對電容器的極板進行感應的是電容接近開關，不論對象是否為導體，只要電容的常數改變，就可以斷定有物體接近，從而控制開關的開合，但前提是該物體需為導電體；

（2）通過溫度感應的開關是熱釋電接近開關，將該開關放于檢測面上，有溫度與環境不同的外物接近時，器件的輸出數據就會發生變化，從而達到檢測的目的；

（3）磁敏限位開關又稱霍爾開關，利用物理學上的霍爾效應進行檢測，用來識別磁性物體；當需檢測反光物體時，則要用到光電接近開關，將發光器與光電器一同放進檢測頭里，接收到反射光后便有信號輸出，即可感知反光物體；

（4）常見的便是渦流限位開關，主要用來檢測導電體，導電體在接近該接近開關時會在外物的內部產生渦流，通過其反作用于開關內部的系統參數來辨別是否有導電體接近；

（5）此外，還有一種限位開關利用的是多普勒效應，比如超聲波開關和微波開關，物體靠近此類接近開關時會發生頻移，感應器便會由此判斷是否有被測物接近。

三、限位開關下屬類別：

限位開關主要由開關元件，接線端子，開關操動件，傳動部分組成，根據開關觸頭接通和斷開機械機理，開關元件有下屬二類。

1.緩動開關

緩動開關:開關的接通和斷開動作切換時間與開關操作頻率有關，操作頻率越快，開關的切換也越快。

2.速度開關

速度開關:開關的接通和斷開的轉換時間與開關被操作的頻率無關，只要開關被操作到一定位置，開關便發生接通和斷開切換，此過程時間一般為彈簧彈跳所需時間，此時間段為一常數。
