產品別名 |
溫濕度傳感器,電流型溫濕度傳感器,RS485溫濕度傳感器,導軌式溫濕度傳感器 |
面向地區 |
產地 |
深圳 |
|
材料 |
混合物 |
材料物理性質 |
半導體 |
輸出信號 |
模擬型 |
制作工藝 |
合成式 |

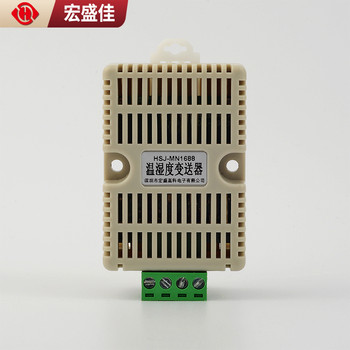

產品名稱：導軌式溫濕度傳感器
產品型號：HSJ-MN1688
產品概述
HSJ-MN1688空氣溫濕度傳感器采用進口數字 式溫溫度傳感器，生產時已經過精細的標定，標定數 據存儲在內部存儲器中。溫溫度傳感器具有數字式輸 出，可完全互轉的特點，不需要經過復雜的校驗、標 定過程，測量精度、線性度、重復性、互轉性、一致 性等方面，它適用于環境設備配套、儀器設 備集成、一般性環境測驗。
產品性能
（1）性價比，寬電壓設計。
（2）數字線性化修正，、高穩定。
（3）全量程溫度補償，溫度測量范圍寬，測量范圍
可選。
（4）安裝靈活，使用方便。
（5）體積小、重量輕、抗震動。
（6）可做成多種外形，方便不同客戶的需求
產品型號 | J HSJ-MN1688-D溫濕度傳感器 | HSJ-MN1688-RS485 溫濕度傳感器 |
量程 | 濕度范圍 0～RH 溫度范圍－30～70℃ | |
工作電壓 | DC5V-30V | |
產品類型 | 4-20MA | 四線RS485型 |
LED類型 | 支持 | |
報警輸出 | 4～20mA（電流環） | RS485 Modbus-RTU |
工作溫度 | - 30℃~+70℃ | |
精度 | ±0.2℃（@25℃）；±3%RH（10%～90% | |
產品尺寸 | 65*45*28.2mm | |
4-20MA電流信號的阻抗要求
T：溫度，單位：℃；
H：濕度，單位：%RH；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；
輸出信號 | 溫度轉換方法 （－30～70℃） | 溫度轉換方法 （0～50℃） | 濕度轉換方法 （0～RH） |
0～2V DC | T＝50*V－30 | T=25*V | H＝50*V |
0～5V DC | T＝20*V－30 | T=10*V | H＝20*V |
0～10V DC | T＝10*V－30 | T=5*V | H＝10*V |
4～20mA | T＝6.25*A－55 | T=3.125*A－12.5 | H＝6.25*A－25 |
RS485信號
變送器上電后會進行自檢， 同時 LED 指示燈進入閃爍狀態， 大約 3 秒鐘后即可輸出溫濕度數 據。通過 RS485 通訊時，LED 燈 閃爍頻率發生變化，可以此判斷 通訊狀態。
通過 RS485 通訊接口可以對 變送器進行設備地址和通訊速率設置，可以單讀取或同時讀取 當前溫度數據、濕度數據，設備 地址可設置 1~247 范圍，同一 RS485 總線上各地址應各不相 同，通訊速率可設置 2400bps、 4800bps、9600bps、19200bps， 默認為 4800bps，溫度和濕度數 據均保留 1 位小數。 參數設置，出廠可按客戶要 求進行參數設置，出廠后我司可 提供工具軟件進行現場參數 配置，亦可提供通訊協議通過第
三方軟件進行修改
