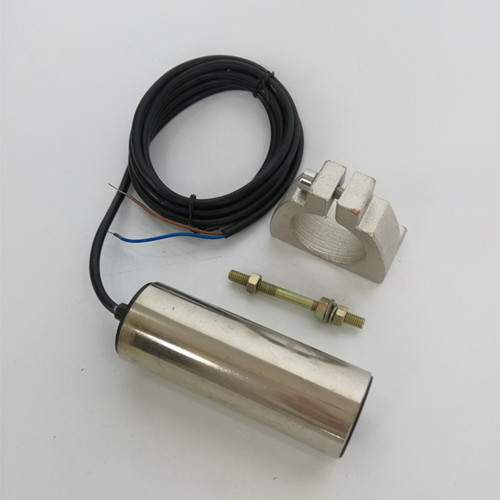

齒輪測速傳感器GTS-M14四線制原理及特點：利用鋼鐵材料（或其他導磁材料）做的齒輪轉動，產生磁通量的變化，通過故態磁敏元件獲得信號，可測量齒輪的轉動。特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖電信號。多用于測量速度、周期和位移。***應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。

"L" 為低電平輸出；

“H”為高電平輸出；

“HL”為高低電平輸出；

PNP與NPN的區別：

1.如果輸入一個高電平，而輸出需要一個低電平時，擇npn；

2.如果輸入一個低電平，而輸出需要一個低電平時，擇pnp；

3.如果輸入一個低電平，而輸出需要一個高電平時，擇npn；

4.如果輸入一個高電平，而輸出需要一個高電平時，擇pnp；

PNP與NPN型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電平和低電平。

PNP與NPN型傳感器一般有三條引出線，即電源線VCC、0V線，out信號輸出線。

1、PNP類 PNP是指當有信號觸發時，信號輸出線out和電源線VCC連接，相當于輸出高電平的電源線。 對于PNP-NO型，在沒有信號觸發時，輸出線是懸空的，就是VCC電源線和out線斷開。有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。 對于PNP-NC型，在沒有信號觸發時，發出與VCC電源線相同的電壓，也就是out線和電源線VCC連接，輸出高電平VCC。當有信號觸發后，輸出線是懸空的，就是VCC電源線和out線斷開。 對于PNP-NC+NO型，其實就是多出一個輸出線OUT，根據需要取舍。
2、NPN類 NPN是指當有信號觸發時，信號輸出線out和0v線連接，相當于輸出低電平ov。 對于NPN-NO型，在沒有信號觸發時，輸出線是懸空的，就是0v線和out線斷開。有信號觸發時，發出與OV相同的電壓，也就是out線和0V線連接，輸出輸出低電平OV。 對于NPN-NC型，在沒有信號觸發時，發出與0V線相同的電壓，也就是out線和0V線連接，輸出低電平0V。當有信號觸發后，輸出線是懸空的，就是0V線和out線斷開。 對于NPN-NC+NO型，和PNP-NC+NO型類似，多出一個輸出線OUT，及兩條信號反相的輸出線，根據需要取舍。

高、低電平四線制接線說明：

低電平：棕---電源  蘭---輸出  白、黑---接地

高電平：棕、蘭---電源  白---輸出  黑---接地
