產品介紹
一 功率單元
交直流負載箱使用U型管純阻性鎳鎘功耗元件，電阻熱密封安裝在合金管內，管外部帶絕緣散熱片，絕緣性好，其優點是熱溫度系數優良，長時間使用無紅熱現象，具有較好的一致性，功率因數可達到0.99以上；4U-6KW交直流機架式負載箱
優點：采用合金材質，耐高溫，功率因數高，一致性好； 本身帶有散熱繞片，且在其側面安裝大功率軸流風機，高溫長時間運行；
作為功率單元的負載部分，采用熱敏系數較低的鎳鉻合金，包裹在合金材質外的是防氧化填充層，并由不銹鋼套管組成，外部使用金屬繞片加大散熱面積，即使沒有散熱干燒運行48小時功率棒不會燒毀。
功率棒生產后，通常經過滿載24小時的處理，阻值穩定誤差小于±1%。同時為了使功率負載單元能長時間穩定使用，我們采取了小功率多組合方式。通過增加功率單元個數，減小因單位面積散熱高，延緩因老化阻值增高功率日益下降。

二 散熱單元
負載散熱系統完善：負載箱采用強制風冷式散熱，在負載部分的一側安裝2臺大功率軸流風機，大大降低了了負載設備運行中的溫度，設備可靠散熱。

三 機殼單元
負載箱的外殼采用冷扎鋼板制作，定型好，負載箱的使用壽命；外觀采用聚乙烯噴涂，室外放置防腐、防潮、防氧化、防煙霧腐蝕。
負載箱進風口和出風口安裝絲網，絲網孔徑不超過10mm，在通風的情況下提高了安全防護等級，機殼下方帶有接地螺栓。
四 連接線單元
負載設備內部采用高溫線纜連接，常溫使用規格的基礎上加大規格（200W及500W的檔位選用1.5mm2線纜，1500W檔位選用2.5mm2線纜），了負載設備在高溫狀態下長時間正常運行。

五 控制單元?
負載采用手動控制方式，配備5路微型斷路器，每路斷路器分別控制功率0.5kW、1.5kW、1kW、1kW、2kW；（其中0.5kW、1.5kW共用一個接口、1kW、1kW共用一個接口、2kW一個接口）。

六 負載輸入
機箱后面板；每臺機器共計3個輸入口，輸入接口為C14，3個接口立（標注：A路、B路、C路）；風機電源從其中一個固定接口獲取(A路，標注：A路供電)。

七 主要技術性能和參數
1.負載電壓：AC220V；DC270V
2.功率因數：1.0；
3.裝機容量：6kw；

RT-6KW-AC220V-DC270V交直流通用機架式負載

產品詳情

一、機架式負載應用簡介
　　數據機房測試用機架式假負載內置有純阻性負載；功率輸入采用分段式組合控制，可以模擬機房服務器IT設備的電力使用和散熱情況。
通過使用假負載進行集成測試，確保供電系統、空調新風系統、防雷接地系統、監控系統、機房綜合環境，機房IT微環境、機房裝修工程各系統之間有效運行，并驗證達到設計及運營要求的程度。

二、機架式負載應用場合:
1、機房制冷系統驗收；
2、?2、機房氣流環境提供驗收報告；
3、?3、機房設計指標驗證；
4、?4、機房電力配電負荷可靠性驗收。
三、機架式負載技術參數:

額定電壓 AC220V-DC270V
額定功率 6KW
額定頻率 50HZ
功率分檔 0.5KW、1KW、1KW、1.5KW、2KW
控制方式 手動斷路器控制
負載精度 ≤±5%
冷確方式 強制風冷
箱體顏色 標準黑色
輸入方式 單路輸入
箱體尺寸 標準4U
插口/電源線 C13/C14
重量 約13KG
工作溫度 －10℃～+55℃
相對濕度 ≤95%RH

電阻負載箱
電阻負載箱主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交流電源設備提供了科學的檢測手段。
主要功能
可根據性能參數、檢測要求，設定調整放電功率。
可設定放電時間：定時時間到自動關斷負載。
數字表顯示電壓、電流等參數值。
整機采用新型功耗元件，具有過熱自動阻斷的保護功能。
交流負載箱（柜）有各種規格，系列。有純阻性負載或阻性、感性、容性負載。
具有并機功能。
功能選擇
電阻負載柜：數字表顯示：功率、電壓、電流檢測值。
智能交流負載柜（LED）：0.5級多功能數字儀表，檢測并顯示：交流電壓、電流、有功功率、功率因數、頻率。可通過RS485微機接口，實現與PC機通訊。
智能交流負載柜（LCD）：液晶儀表顯示：交流電壓、電流、有功功率、功率因數、電壓頻率；并有1-40次諧波分析。可通過RS485微機接口，與PC機實現通訊。

機架式負載應用：

機架式負載主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交流電源設備提供了科學的檢測手段。
產品簡介
RT-6KW-AC220V-DC270V 系列為小功率恒阻機架式負載，采用標準的機柜柜體尺寸（4U或6U），可放到標準網絡機柜中聯機使用。控制電源直接使用測試電源，無需額外供電，方便連接使用。
可應用于實驗室測試、車載電源測試、電池放電測試、電源產品壽命測試、數據中心測試、機房帶載能力測試等。
適合第三方檢測機構、檢測中心用于租賃、測試等。

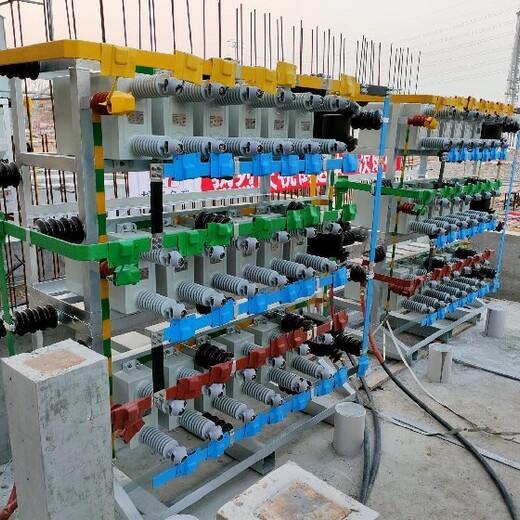

高壓電容柜租賃

高壓電容柜，在位于柜體內的上部安裝的滑架上固裝著絕緣子,在柜體內位于絕緣子的下方安裝著旋轉式隔離刀；在柜體內的中部以安裝著第二滑架,在第二滑架上安裝著均位于旋轉式隔離刀下方的電壓互感器與真空接觸器,在柜體內位于第二滑架下方的一側豎立柜壁上固裝著電纜支架；在柜體內的下部安裝著第三滑架,在第三滑架上安裝著電容器和噴射式熔斷器；在柜體內底部的底部柜壁上固裝著角鋼,避雷器位于電容器與電抗器之間,電抗器、避雷器分別固定在角鋼上,底部柜壁后部設置的電纜進線孔靠近固裝有電纜支架的一側豎立柜壁,進線電纜經電纜進線孔伸入柜體內部的一端固接絕緣子的端頭。

大唐佛山熱電電容器租賃案例

需求調研
2021年底大唐佛山熱電有限公司在佛山市高明區建設了天然氣熱電廠，而長期以來，在發電廠在投運之前負載試驗問題，一直困擾著客戶，而我公司生產的集合式電容器補償裝置可有效完成用戶的負載實驗。
方案選型
在得到用戶的需求后，榕泰電容器對這一項目高度重視，積極協調各部門調研，并確定方案，終選定三臺型號為TBB10-6012/334AKW的集合式電容器，為用戶提供租賃服務，并且根據該用戶特點，在公司裝配車間提前準備，預留了高壓進線接口，與二次保護電纜接口，為用戶節省試驗時間，有效地支持了用戶的工作。
產生效益
在2022年1月3日的試驗項目中，我公司提供的三臺高壓集合式電容器一次性投運成功，安裝在電廠負載側，經過三個小時的試驗，用戶準確記錄了發電機組運行之后的各項參數與技術指標，為之后的正式送電提供了強力的技術支持和依據。2022年一季度，大唐佛山熱電廠成功并網發電。
獲得好評
在該項目中，榕泰電容器公司堅持客戶利益至上，大限度滿足客戶需求這一核心價值觀，充分考慮用戶的利益，在產品選型，技術支持，售后跟蹤等方面做得相當出色，帶給了雙方共贏的美好結局，獲得了用戶的好評。
