關鍵詞 |
ups假負載測試方法,四川眉山假負載負載箱廠家,天津武清假負載負載箱租賃,重慶大足假負載負載箱 |
面向地區 |
全國 |
品牌 |
國產 |
工作溫度 |
常溫 |
外形 |
管形 |
制作工藝 |
普通線繞 |
準確度等級 |
精密 |
類型 |
功率電阻箱 |
交流負載箱在電路檢測中的作用有哪些?
一般后備電源常用的是柴油發電機組,如果柴油發電機組負載過低,如果低于60%或者空載運轉,那么就會對發電機組產生不好的影響,造成燃油燃燒不充分、活塞、噴嘴處積碳,發電機組造成損失,同時備用電源也不能很好的發揮作用。那么交流負載箱對備用電源的維護有什么樣的作用呢?
? ? 通常有兩大作用:
? ? 種是,交流負載箱可以對新的柴油發電機組進行帶載能力檢測,并發電機組選擇的合理性和斷電情況下作用的發揮。
? ? 另一種是,能夠對備用電源進行檢測和維護,并給柴油發電機組在緊急情況下正常啟動提供可靠的保障;
? ? 交流負載箱還能對新電池工程進行性能檢測,為新電池工程的驗收提供科學且可靠的數據性依據,提高新電池工程使用的合理性。
一、產品概述

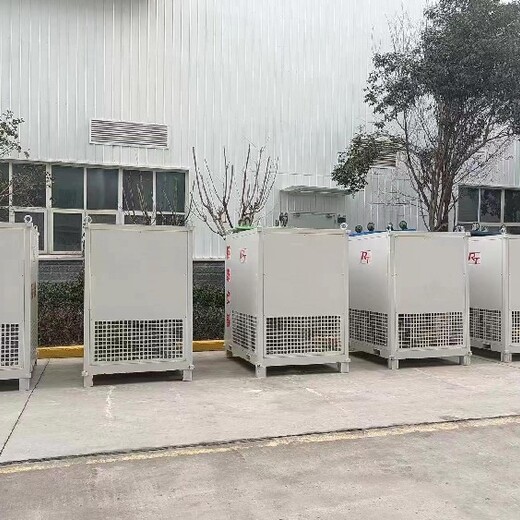

? ? RT-300KW-DC480V直流負載箱 內置有純阻性負載;功率輸入采用分段式組合控制,可以任意組合模擬各種功率負荷。滿足蓄電池組、充電樁等電源設備滿負載檢測需要,是生產車間、實驗室、安裝調試、科研開發的檢測工具。
? ? 可根據性能參數檢測要求,任意組合、設定放電功率。 主機具有溫度過熱自動報警保護功能:由于特殊原因出現過熱時,可自動切斷負載。 新型功耗組件,功率密度高,無紅熱現象,整機由阻性負載組成。 功率輸入采用分段式開關控制。負載采用耗能方式工作,散熱采用強制風冷方式。 風機采用小型軸流風機,具有風量大,散熱性好,噪音小等特點。 以上特點使整機在安全性、可靠性,減少噪音等方面優于進口產品。
?二、技術參數
設備技術參數
額定輸入電壓 DC480V
額定輸入電流 300KW
功率分檔 1KW/2KW/2KW/5KW/10KW/10KW/20KW/50KW/50KW/50KW/50KW/50KW
滿足0-300KW任意組合可調,小步進值1KW
負載精度 ±3%
顯式方式 LED實時顯示電壓、電流、功率、頻率等電參數
工作電源 單相AC220V/50HZ
控制方式 本地手動控制
絕緣等級 F級
防護等級 IP20(適合室內使用)
風扇噪音 75分貝
冷卻方式 強制風冷
工作方式 可以連續工作
接線方式 銅排接線
保護功能 過溫報警??過溫保護??蜂鳴提示??過流保護等
適用環境溫度 -10℃~+50℃
移動方式 采用載重型萬向腳輪,前后各2只
設計尺寸 約寬 900*深 1400*高?1600mm
適用相對濕度 ≤95%
海拔高度 ≤2500米
變壓器保護差動保護
電力系統是由發電、輸電、變電、配電和用電組成的統一整體。變電環節在電力系統中占據相當重要的地位,而變壓器是變電環節中重要的設備。變壓器正常運行與否關乎電能的供應質量,進而影響到我們的正常生活。此外,變壓器本身也是比較昂貴的電力設備,因此確保變壓器的正常運行顯得尤為重要。
當變壓器處于不正常運行狀態或故障狀態時,它的一些運行參數會發生相應變化,繼電保護裝置根據這些變化發出告警或跳閘信號,使得運行人員能夠及時發現和處理問題,確保變壓器的安全穩定運行。針對不同的故障需配置相應的保護,變壓器保護有很多種,例如差動保護、電流速斷保護、瓦斯保護、過流保護、過負荷保護等。
差動保護作為變壓器的主保護,能反映變壓器內部相間短路故障、高壓側單相接地短路及匝間層間短路故障,是由變壓器的一次和二次電流的數值和相位進行比較而構成的保護。
產品介紹
一 功率單元
交直流負載箱使用U型管純阻性鎳鎘功耗元件,電阻熱密封安裝在合金管內,管外部帶絕緣散熱片,絕緣性好,其優點是熱溫度系數優良,長時間使用無紅熱現象,具有較好的一致性,功率因數可達到0.99以上;4U-6KW交直流機架式負載箱
優點:采用合金材質,耐高溫,功率因數高,一致性好; 本身帶有散熱繞片,且在其側面安裝大功率軸流風機,高溫長時間運行;
作為功率單元的負載部分,采用熱敏系數較低的鎳鉻合金,包裹在合金材質外的是防氧化填充層,并由不銹鋼套管組成,外部使用金屬繞片加大散熱面積,即使沒有散熱干燒運行48小時功率棒不會燒毀。
功率棒生產后,通常經過滿載24小時的處理,阻值穩定誤差小于±1%。同時為了使功率負載單元能長時間穩定使用,我們采取了小功率多組合方式。通過增加功率單元個數,減小因單位面積散熱高,延緩因老化阻值增高功率日益下降。
二 散熱單元
負載散熱系統完善:負載箱采用強制風冷式散熱,在負載部分的一側安裝2臺大功率軸流風機,大大降低了了負載設備運行中的溫度,設備可靠散熱。
三 機殼單元
負載箱的外殼采用冷扎鋼板制作,定型好,負載箱的使用壽命;外觀采用聚乙烯噴涂,室外放置防腐、防潮、防氧化、防煙霧腐蝕。
負載箱進風口和出風口安裝絲網,絲網孔徑不超過10mm,在通風的情況下提高了安全防護等級,機殼下方帶有接地螺栓。
四 連接線單元
負載設備內部采用高溫線纜連接,常溫使用規格的基礎上加大規格(200W及500W的檔位選用1.5mm2線纜,1500W檔位選用2.5mm2線纜),了負載設備在高溫狀態下長時間正常運行。
五 控制單元?
負載采用手動控制方式,配備5路微型斷路器,每路斷路器分別控制功率0.5kW、1.5kW、1kW、1kW、2kW;(其中0.5kW、1.5kW共用一個接口、1kW、1kW共用一個接口、2kW一個接口)。
六 負載輸入
機箱后面板;每臺機器共計3個輸入口,輸入接口為C14,3個接口立(標注:A路、B路、C路);風機電源從其中一個固定接口獲取(A路,標注:A路供電)。
七 主要技術性能和參數
1.負載電壓:AC220V;DC270V
2.功率因數:1.0;
3.裝機容量:6kw;
發電機組帶載測試
為什么要進行柴油發電機組檢測維護用交流假負載?
01檢測柴油發電機組。可以檢測柴油發電機組的帶載功率,做滿載測試、不平衡負載能力測試,突加突減功率測試、穩態的電壓調整率、穩態的頻率調整率、瞬態電壓調整頻率、電壓恢復時間、瞬態頻率調整率、頻率恢復時間、柴油發電機組持續運行檢測。
當機組在生產過程中,可對其進行調試和出廠負荷測試;對于新裝機組來說,可在工程驗收中核對功率是否達標;當機組進行消聲、降噪處理后,可核實輸出功率是否受到影響;當機組安裝一年以上或進行維修后,可進行實際帶載能力測試;還可對機組進行定期帶載維護,從而消除積炭現象,及時發現老化器件,并排除故障和隱患。
02檢測UPS。對于UPS的檢測項目包括:帶載功率檢測、滿載測試,交流放電測試、輸出電壓不平衡度、輸出電壓穩壓精度、過載能力、動態電壓瞬變范圍、市電電池切換時間、后備時間、旁路逆變切換時間。
03檢測蓄電池組。具有檢測單體及整組電池組電壓、恒流放電及在線監測三項功能,可在恒流放電的同時,檢測每節單體電池電壓、總電壓、電流等參數。通過配套的數據處理軟件對放電采集的數據信息進行處理,生成剩余容量分析報告。對通信運營商、電力、電廠的蓄電池組進行日常維護、容量檢測、定期深度放電、工程驗收的儀器。
柴油發電機組做為停電后的應急備用電源,大部分的時間都是處于待機狀態的,一旦停電或者市電故障發生,備用的柴油發電機組就起到了至關重要的作用。然而,很多時候在供電故障發生后我們才發現柴油發電機組的性能有問題,這主要是因為很多用戶對柴油發電機組檢測維護用交流假負載不夠重視。所以為了有效避免事故的發生,也為了讓客戶放心省心,在出貨前進行帶負載測試是非常有必要的。
蓄電池直流放電流程:
1、斷開蓄電池組與UPS連接開關;
2、將蓄電池組和直流負載連接;
3、進行加負載測試-加載到200KW-DC480V
4、記錄電池信息(放電前的電壓、電流)拍照;
5、對單組蓄電池進行測試記錄;
6、用熱紅外儀表檢測蓄電池,記錄溫度變化(拍照),觀察電池是否有漏液,鼓包等現象,(如有漏液,鼓包需立即停止測試)。蓄電池溫度達到50度需立即停止測試);
7、放電完畢后,記錄相關參數(充電電壓、電流、放電時間等)、拍照;
8、測試結束后更換另一組蓄電池測試(如有需要);
9、UPS測試結束后斷路器恢復并檢查確認螺絲緊固;
