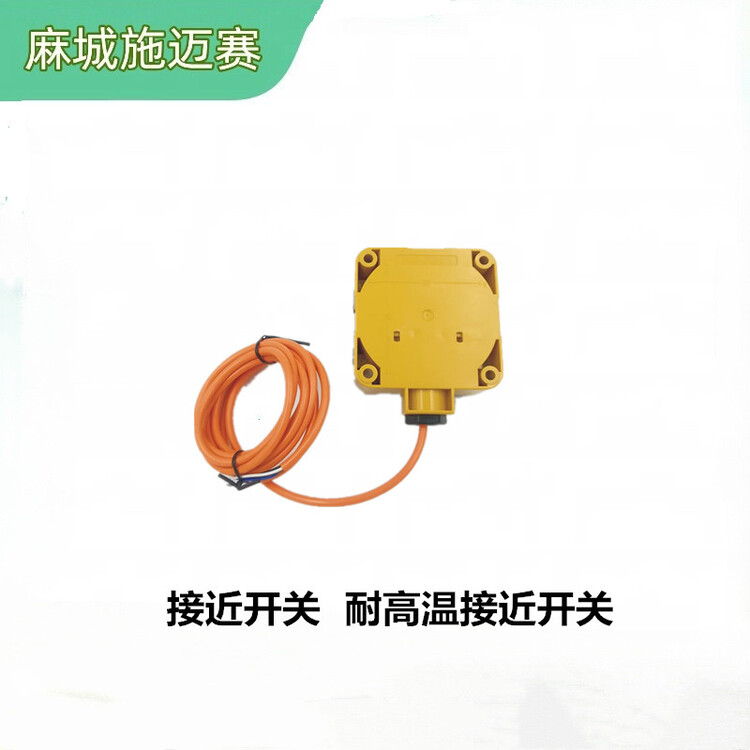

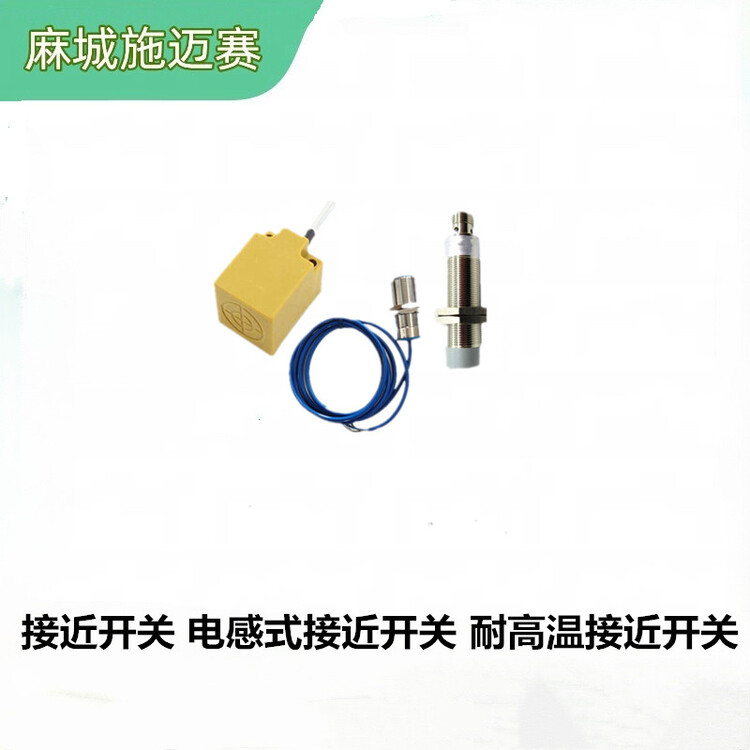

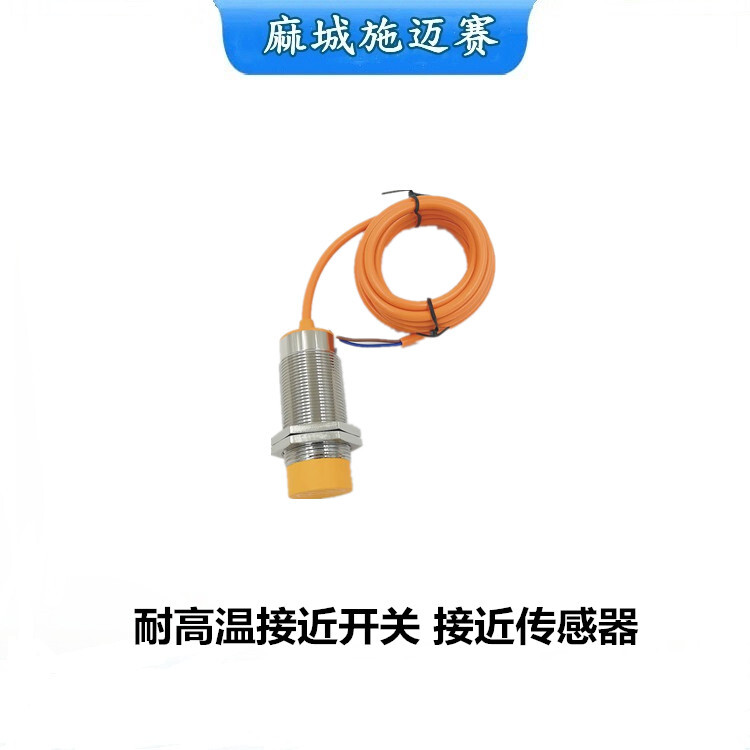

電感式兩線制防水接近開關LJA18M-10D1|鍋爐斗提機用的接線與負載串聯后接到電源就可以，AC220V分好正負極，當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動保護環節等。

一、工作原理：

電感式接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。

二、繼電器作用：

繼電器是一種電子控制器件，它具有控制系統和被控制系統，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

繼電器有什么作用：輸入與輸出電路之間的隔離，信號轉換，增加輸出電路，重復信號，切換不同電壓或電流負載，保留輸出信號，閉鎖電路，提供遙控等作用，一句話，繼電器在電路中起著自動調節、安全保護、轉換電路。

三、接近開關與繼電器的接線：

方法一

1、3線的接近開關：有一根是地線，一根電源，另一根是輸出?！　?、接近開關分為NPN或PNP三極管輸出的，NPN型有效時為低電平，繼電器線包接在電源與輸出端之間；　　3、PNP型有效時為高電平，繼電器接在地線與輸出端之間。　　4、上述接法當接近開關動作時繼電器吸合?！　?、3跟線的接近開關還有反向輸出的，輸出邏輯與上述相反?！　?、也有4根線的接近開關，除了電源的兩個線，其他兩個分別是正向輸出和反向輸出。

方法二

1.在連接之前，確定接近開關所需電壓，如果是3線制確定其是PNP型還是NPN型。 接近開關分2線制、3線制、4線制。

2.線制的接近開關在與繼電器相連接時，是串聯形式。即繼電器接接近開關給它供電，接近開關另一端接繼電器，接繼電器的線圈，繼電器的線圈無正負極之分。線圈另一端接電源負極。

3.線制的接近開關的線色一般為棕、藍、黑。棕色為正極，藍色為負極，黑色為輸出端。NPN型的接近開關是低電平有效，黑色輸出端接負載，負載另一端接電源正極;PNP型的接近開關是高電平有效，黑色輸出端接負載，負載另一端接電源負極。

4.總的來講是，棕色線都接電源正極，黑色線都接負載，不同的是負載另一端的接法，NPN型接正極，PNP型接負極。

方法三

接近開關的負載可以是信號燈、繼電器線圈、PLC的數字量輸入模塊。 PLC數字量輸入模塊一般分兩類：

1.公共輸入端為電源0V，電流從輸入模塊流出。此時應選用NPN型接近開關。

2.公共輸入端為電源正極，電流流入模塊。此時應選用PNP型接近開關。

3.線制的接近開關雖然多出一根線但是沒有剩余電流的干擾，工作更可靠。
