一、?超聲波測厚儀——原理
超聲波測量厚儀根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過測量超聲波在材料中傳播的時間來確定被測材料的厚度。
凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量，如金屬類、塑料類、陶瓷類、玻璃類。可以對各種板材和加工零件作測量，另一重要方面是可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度。廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。

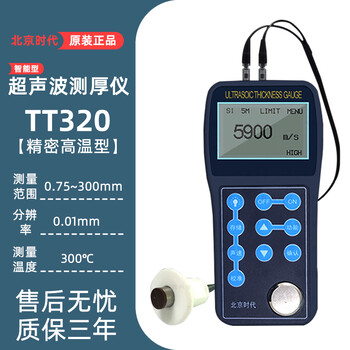

TT320超聲波測厚儀配備了高溫探頭，可測量高溫材料，被測工件表面溫度高可到300度，由于本儀器聲速可調，因此可以測量除鋼以外的任何超聲波良導體材料在高溫狀態下的厚度。
二、超聲波測厚儀——功能特點
1、具有高溫測試功能，測量工件表面溫度可達300度；
2、設有耦合提示、低電壓提示；
3、關機方式：手動和自動關機等功能（無操作三分鐘后）；
4、小值捕捉：可選擇顯示當前厚度值或小厚度值
5、數據存儲：可存儲500個測量值和5個聲速值
6、聲速可調：可利用已知厚度試塊測量聲速，可以測試不同的高溫材料；
7、增益設置：具有高低增益設置功能
8、公英制轉換：可選擇mm或inch
9、背光顯示功能，適合在光線不好的環境中進行測量。
三、超聲波測厚儀——技術參數
?????? 型號
性能 TT320
測量范圍 0.75—300mm（鋼，由探頭決定）
4.0~80mm（高溫）
顯示分辨率 0.01mm
聲速范圍 1000—9999m/s
工件表面溫度 -10~+300
顯示 四位大屏幕背光數字顯示，可調對比度
測量精度 (1%H+0.1)mm,?H為實際厚度值
管材測量下限 ￠20mm3.0mm(5P￠10探頭,鋼材)
操作時間 可連續操作100小時（2個AA型堿性電池，1.5V/個，無背光時）
背光顯示 有(適合在光線不好的環境中進行測量)
零點校對 自動
耦合提示 有
低電壓提示 有
關機方式 手動關機或自動關機（無操作三分鐘后）
數據存儲 5組共500個厚度值，5個聲速值
聲速調節 可以
高低增益設置 高/低增益可調
公英制轉換 可選擇mm或inch
小值捕捉 可選擇當前厚度值或小厚度值
背光顯示 有(適合在光線不好的環境中進行測量)
四、?超聲波測厚儀——基本配置
手提箱 1個
主機 1臺
探頭 5P￠10/90探頭1支；ZW5P高溫探頭1支
電池 AA型堿性電池2節
耦合劑 1瓶
隨機文件 1套

五、超聲波測厚儀——可選附件
1、超聲波測厚儀探頭參數
探頭型號 特性 測量范圍（鋼） 直徑 頻率 可配型號 接觸溫度
5P￠10/90 通用
探頭 1.2—225mm 10mm 5MHz TT300
TT300A
TT310
TT320
TT340 -10—+60

7P￠6 小管徑 0.75—60mm 7mm 7MHz TT300
TT300A -10—+60
2MHz 高穿透 5.0—40mm(灰鑄鐵) 22mm 2MHz TT300
TT340 -10—+60
3.0—300mm(鋼)
ZW5P 高溫 4.0—80mm 12mm 5MHz TT300A
TT320 -10—+300
