提升機打滑檢測器HXYF需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。

    打滑開關是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。

技術參數：
1、環境濕度：-30℃～+60℃
2、相對濕度：不大于80%
3、觸點容量：AC220V/500mA
4、測速范圍：20～999r/min
5、開關形式：常閉型（或常開型）
6、重量：3.5Kg
7、可靠性：＞106次啟動停止

工作原理：
    通過檢測器上的摩擦輪與膠帶緊密接觸，使摩擦輪反映出膠帶的實際帶速，由摩擦輪帶動檢測器內傳動軸切割光電信號，使檢測器內電器系統工作。本檢測器得電后繼電器接點保持不變，系統采集光電信號數據與設定數據進行分析對比。當檢測到膠帶運行速度設定的速度時，本檢測器進入正常工作狀態。（本檢測器可長期供電，啟動時無需屏蔽接點）當檢測器進入正常工作狀態后，在檢測著低于設定的速度時接點通斷信號發生變化，開閉點轉換輸出兩組信號給控制室，警示工作人員膠帶已處于打滑狀態，應該立即對膠帶機進行調整或停車。

結構特征：

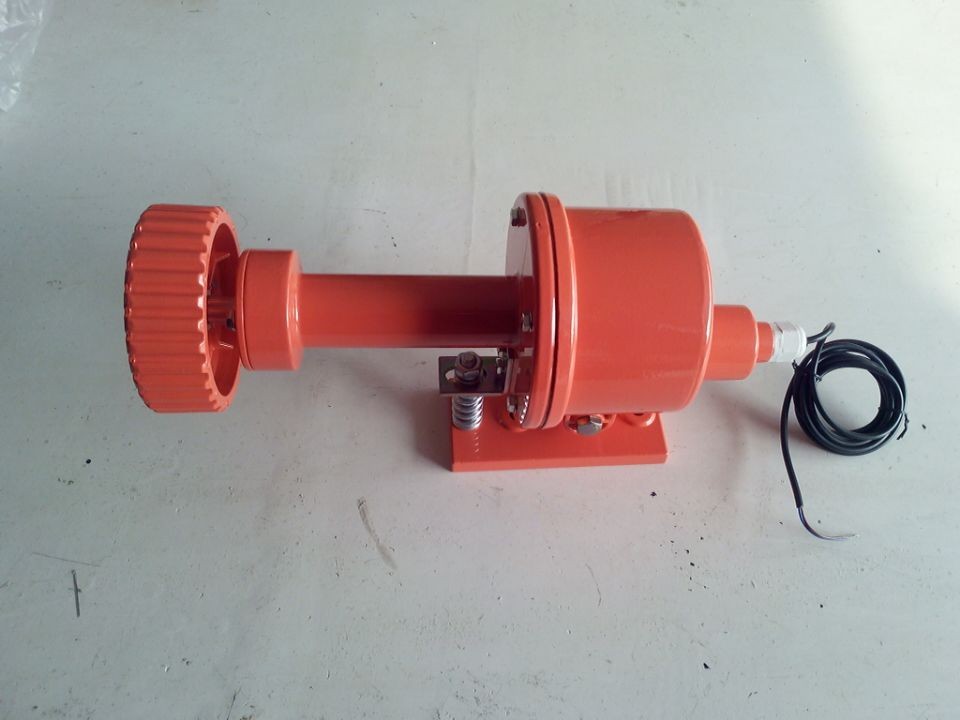

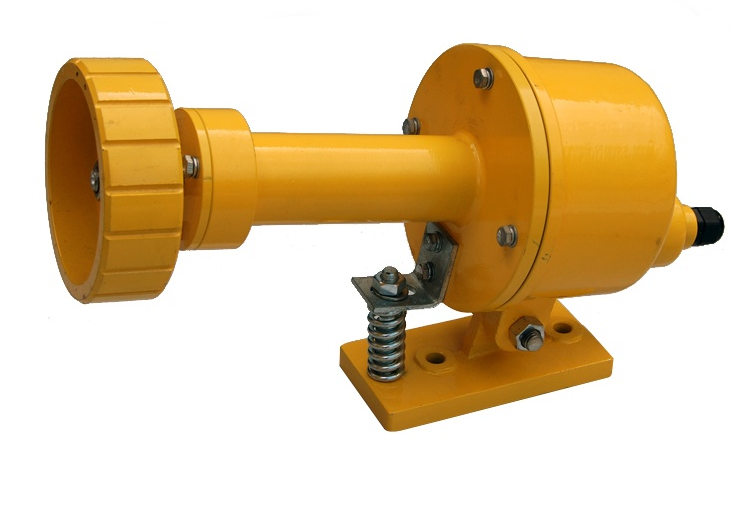

1、打滑開關由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能；
2、打滑開關內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。
打滑開關選型原則及注意事項：

    應該根據被檢測帶式輸送機的實際運動速度選擇測量范圍相對應的產品。通常輸送機正常運行時的皮帶運行線速度約為2.5--4m/s，滾筒轉速約為50--300rpm。除了同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關之外，ZUI好選用可以自動避開皮帶輸送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實際上是低速報警，所以在輸送機啟動過程中應該屏蔽打滑報警，可以采用輸送機啟動時延時檢測的方法(即啟動開始后延時一段時間，待皮帶輸送機達到正常轉速后接通打滑開關工作電源)，但是實現起來比較麻煩。
