概述：

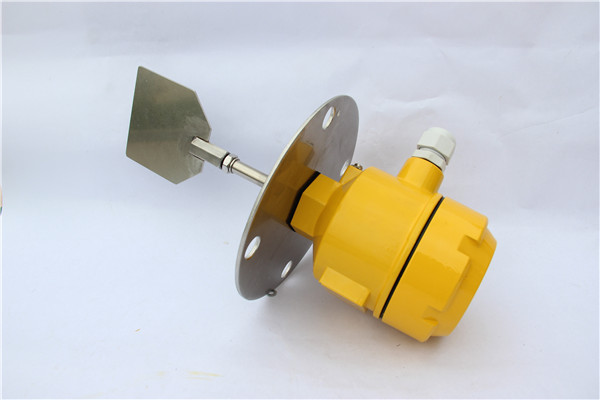

阻旋料位開關RC-80之葉片是利用傳動軸與離合相接，在未接觸物料時，馬達保持正常運轉，當葉片接觸物料時，馬達會停止轉動，機構會同時輸出一點信號而測出料位高度或料倉堵塞信號。

阻旋料位開關RC-80是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。

當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或*強，反之則調整至弱或*弱。

一、工作原理：

電機帶動葉片旋轉，當被測介質到達葉片位置時，葉片受阻停止轉動，從而觸動后面的微動開關輸出開關信號，當被測介質下降離開葉片時，葉片在彈簧的作用下恢復原位繼續轉動。彈簧的拉力可根據所測介質的比重進行調整，物料比重大時彈簧調整到強，反之調至弱。

二、產品特點：

1.美國小料斗型技術，三個軸承支撐，運行更可靠。

2.C的密封設計可防止粉塵滲入（實際）。

3.扭力穩定可靠且扭力大小可調節。

4.葉片承受過重負載，離合器自動打滑，保護電機不受損壞。

5.機電分離式結構，整體免拆卸易維護。

6.接線盒IP65的防護等級，密封性好，可室外使用。

7.特殊葉片可使用于低密度物料。

8.使用范圍廣泛，可用于鋼鐵，水泥，電力，飼料，化學塑膠，化學肥料等。

三、技術參數：

1. 電源:220VAC /110VAC/24VAC/24VDC

2.觸點容量:250VAC/10A SPDT（單刀雙擲）

3.功率:4W

4.葉片轉速:1RPM（轉/分）

5.力矩:1.0kg×cm

6.物料比重:≥0.5g/cm3

7.工作溫度:-10℃-80℃（高可達400℃）

8.絕緣電阻:≥100MΩ

9. 介電強度:1500V*1min

10.防護等級:IP65

11. 葉片材質:SUS304

四、產品特性：

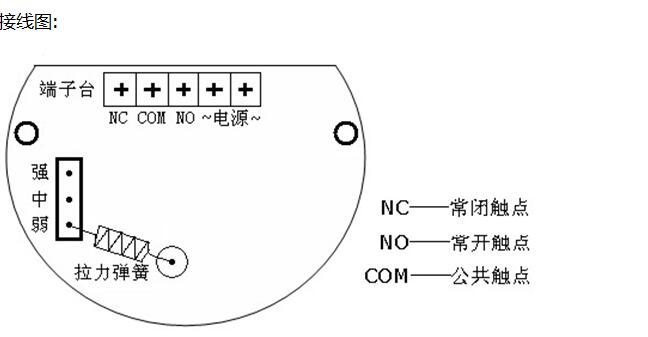

五、扭力調節：

根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至強，反之則調至弱。

※ 請勿隨意更換扭力彈簧，以免造成誤動作。

六、安裝注意事項：

1 、安裝前請確認電源電壓是否與標識上面的電壓一致。

2 、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3 、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母鎖緊，如有條件可加防雨罩等。

4 、安裝前確認水平安裝還是垂直安裝。

5 、水平安裝時葉片與水平向下呈10 ～20° 的夾角安裝，以減少物料的沖擊。
