產品別名 |
混凝土水泥壓力試驗機,微機控制壓力機,電液伺服壓力機,抗壓強度測試儀器 |
面向地區 |
全國 |
產地 |
河北 |
操作類型 |
全自動 |
產品類型 |
全新 |
動力類型 |
電動 |
自動化程度 |
全自動 |
一、 主要用途

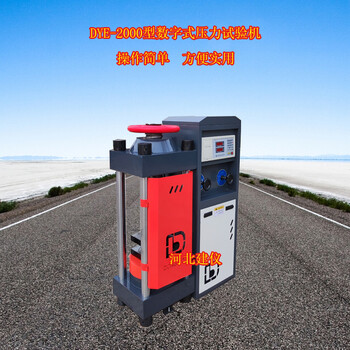

該試驗機用于測定磚、石、砼等建筑材料的抗壓強度。
本機為電動液壓加荷、傳感器測力、數字顯示力值、打印機打印力值數據、并換算抗壓強度。本試驗機符合標準《普通混凝土力學性能實驗方法標準》，應手動控制加載速度，并具有加荷速度指示裝置、峰值保持、過載保護功能，是建筑、建材、公路橋梁等工程單位試驗檢測設備。
二、 主要技術參數
1、載荷: 2000KN
2、示值準確度：
3、 分辨值： 0.1KN
4、承壓板間 距離： 320mm
5、上下壓力板規格： 220×250mm
6、活塞直徑* 行程： 直徑250×40㎜
7、電機功率： 0.75KW
8、輸入電壓： 380V
9、外型尺寸： 880×480×1400㎜
10、凈重： 600kg
三、結構簡介
試驗機主要有機體、液壓操縱箱、測力儀表等三部分組成。
1、 機體部分
試驗機機體由四根立柱將缸體與上梁連接在一起
在試驗機的上橫梁上裝有調節絲杠，大手輪及螺母絲杠可調整試驗機的空載高度，絲杠下端裝有球座與上壓板。下壓板置與油缸的活塞上，當試件與上壓板接觸時，上壓板球座能自調正平衡、使試件與上下壓板保持水平。下壓班上刻有試件定位用的刻線，做試驗時試件要對準刻線，下壓板下面設有防塵罩殼，防止或減少活塞升降時粉塵進入油缸，損壞缸體或油封。活塞與油缸間設有密封裝置，可以防油外泄，但使用時活塞仍有微量油外泄時，在缸體有環型油槽，并有泄油通道排出，流回大油箱。
2、 液壓部分
本試驗機的箱主要有油箱、油泵、濾油器、電動機、速度閥、回油閥等組成，油泵為直轉式軸向五柱泵，試驗機在加荷時，應手動控制加載速度閥使活塞上升速度得到恢復控制（該速度與安全閥為一體式），卸荷時，可轉動回油閥，油缸會慢慢下降。試驗機在出廠時已將安全閥調至適當位置，在正常使用時用戶不可對安全閥進行調整。
