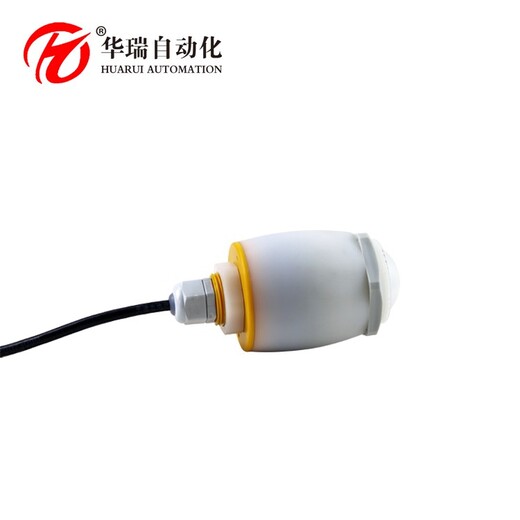

調頻連續波雷達液位傳感器（以下簡稱液位傳感器），系120GHz 分體式雷達測距用儀器。主要用于液體倉倉位的測量，現場顯示并產生信號傳給上位機或者綜合控制站，以達到及時準確的判定和控制料倉情況。
調頻連續波雷達液位傳感器為分體式塑殼，量程分別有8m、15m、30m可選，試用于液位測量，雷達液位傳感器編配6米線，長度可定制，體積小巧，重量大約0.5千克，可通過藍牙連接手機APP進行參數設置。
選擇合適的安裝位置
正確的安裝位置是可靠使用的關鍵，根據現場實際情況，選擇安裝位置時液位傳感器的扇形測量區域內盡量避開倉壁和料流。
固定液位傳感器
不同類型液位傳感器具有不同類型過程連接方式。本分體式液位傳感器可通過自帶的 M50*1.5 及 M30*2 外螺紋或鎖緊螺母，將其固定到法蘭或安裝支架上。

發射—反射—接收是雷達液位計的基本工作原理
雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣 的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。 在發射的時間間隔里，天線系統作為接收裝置使用。儀表分析、處理運行時間小于十億分之一秒的回波信號，并在極短的一瞬間分析處理回波。
雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
雷達液位計無懼惡劣的測量條件。從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等進行測量。

雷達液位傳感器，具備和激光測量原理同樣的優勢，并且不受測量介質的影響，受外部環境影響較小，無需重復校準，但測量的高度一般在30米以內，特別適用于帶加熱蒸汽的大型容器的罐內測量，如渣油、瀝青等監測領域。
應用介質:
雷達液位傳感器適用于對波體、漿料及顆粒科的物位進行非接觸式連 續測量，適用于溫度、 壓力變化大有情性氣體及揮發存在的場合。
采用微波脈沖的測量方法,并可在工業須率波段范圍內正常工作，波束能量較低，可安裝于各種金屬、非金屬容器或管道內,對人體及環境均無傷害。

雷達液位傳感器可簡單的、可靠的非接觸式測量金屬罐體、水池或其他容器中流體的液位。從微處理器控制電路產生一個120 GHz脈沖通過傳感器表面發射出來。該脈沖信號碰到被測流體表面后反射回到天線的時間經過微處理器轉換成比例與液位高度的電流信號輸出。
由于脈沖雷達的穿透力強，因此通常會干擾超聲波液位計的一些泡沫、煙霧、水蒸氣等對脈沖雷達液位計沒有任何干擾。
專有的軟件分析回波的振幅和形狀，這使其能自動跟蹤被測液位的變化軌跡。同時也過濾掉了罐體內其他障礙物反射回來的錯誤回波。超聲波液位變送器的這種特功能允許其能在非常大的量程工作。

1、雷達液位計的工作原理
雷達液位計是利用頻電磁波經天線向被探測容器的液面發射，當電磁波碰到液面后反射回來，儀表檢測出發射波及回波的時差，從而計算出液面的高度。被測介質導電性越好或介電常數越大，回波信號的反射效果越好。
雷達液位計主要由發射和接收裝置、信號處理器、天線、操作面板、顯示等幾部分組成。發射一反射一接收是雷達液位計工作的基本原理。
2、雷達液位計的特點及主要性能參數
雷達液位計在易燃、易爆、強腐蝕性、高溫、粘稠等惡劣的測量條件下，更顯示出其的性能，特別適用于大型立罐和球罐等的測量。

雷達液位傳感器的工作原理
液位傳感器(靜壓液位計/液位變送器/液位傳感器/水位傳感器)是一種測量液位的壓力傳感器。靜壓投入式液位變送器(液位計)是基于所測液體靜壓與該液體的高度成比例的原理，采用國外的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉 化成標準電信號。
