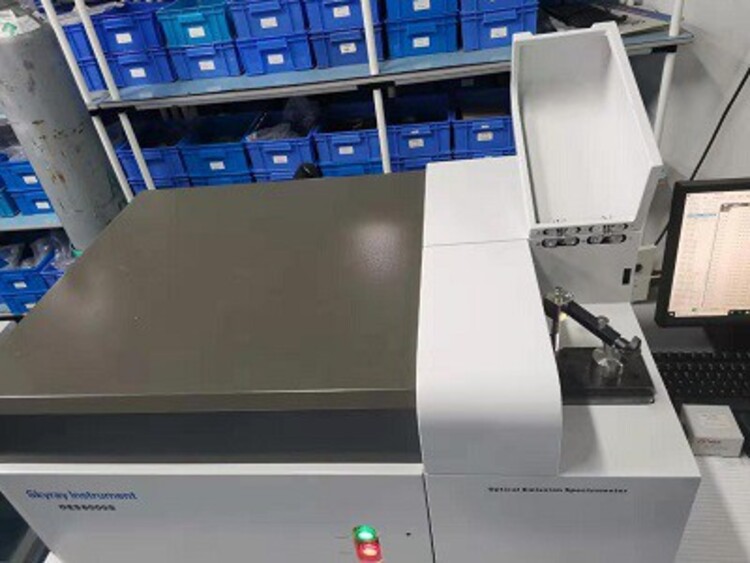

直讀光譜儀采用的是原子發(fā)射光譜方法，工作原理是利用光源發(fā)生器使樣品與電極之間激發(fā)發(fā)光，電火花的高溫在氬氣保護(hù)氣氛中使樣品中各元素直接氣化并被激發(fā)而發(fā)射出各元素的特征譜線，光譜線的強(qiáng)度與所屬元素的含量成正比關(guān)系，用光柵分光后，經(jīng)出射狹縫照在其對(duì)應(yīng)光電倍增管電陰極上，在高壓電源作用下，將光信號(hào)轉(zhuǎn)換成電信號(hào)，經(jīng)儀器的控制測(cè)量系統(tǒng)將電信號(hào)積分進(jìn)行模數(shù)轉(zhuǎn)化，然后由計(jì)算機(jī)處理，測(cè)量出各個(gè)元素的百分含量。

直讀光譜儀作為一種定量分析金屬材料化學(xué)成分的儀器，其檢測(cè)結(jié)果準(zhǔn)確性的重要程度毋庸置疑。影響直讀光譜儀檢測(cè)結(jié)果準(zhǔn)確性的因素不可不重視。對(duì)與實(shí)驗(yàn)員來(lái)說(shuō)直讀光譜儀的操作應(yīng)經(jīng)過(guò)系統(tǒng)的培訓(xùn)學(xué)習(xí)。操作人員的技術(shù)水平、熟練程度直接影響著檢測(cè)結(jié)果的準(zhǔn)確性，具體表現(xiàn)在制樣水平、標(biāo)樣的選擇、結(jié)果數(shù)據(jù)的篩選和對(duì)儀器的維護(hù)保養(yǎng)等。

影響測(cè)量準(zhǔn)確度的因素
需定時(shí)對(duì)儀器進(jìn)行維護(hù)保養(yǎng)，定期進(jìn)行檢定校準(zhǔn)，使儀器處在一個(gè)非常良好的狀態(tài)對(duì)檢測(cè)結(jié)果的準(zhǔn)確性至關(guān)重要。直讀光譜儀檢測(cè)結(jié)果的準(zhǔn)確性對(duì)檢測(cè)工作至關(guān)重要，只有選擇正確的標(biāo)準(zhǔn)樣品，嚴(yán)格按照儀器使用說(shuō)明書對(duì)儀器進(jìn)行使用和維護(hù)保養(yǎng)，并考慮影響結(jié)果準(zhǔn)確性的因素，才能延長(zhǎng)儀器的使用壽命，檢測(cè)結(jié)果的準(zhǔn)確性。針對(duì)檢測(cè)過(guò)程中的影響因素進(jìn)行簡(jiǎn)要分析。

由于氧對(duì)200nm以下短波光譜有強(qiáng)烈的吸收，使得分析譜線的強(qiáng)度下降，特別是對(duì)譜線在紫外短波區(qū)的C、S、P等非金屬元素，導(dǎo)致其檢測(cè)結(jié)果偏低。氬氣不純易引起擴(kuò)散放電，其激發(fā)點(diǎn)中心與外界沒(méi)有分界線呈白色或黑白色。因此，氬氣純度是影響檢測(cè)結(jié)果重要的因素。

故障排除方法
1、直讀光譜分析儀負(fù)高壓加不上去
負(fù)高壓加不上去主要原因是主要是儀器的真空度不夠造成的，檢查一下，看是否有漏氣的的現(xiàn)象出現(xiàn)，這時(shí)一般伴隨著真空度下降。儀器激發(fā)能量每天都不穩(wěn)定這是一個(gè)比較復(fù)雜的問(wèn)題，但是很多這種情況并不是儀器的本身問(wèn)題，而是直讀光譜儀工作環(huán)境造成的，注意下實(shí)驗(yàn)室的溫度和濕度，另外一種原因，也可能是地線造成的，看看地線是否符合廠家的要求。
2、直讀光譜分析儀快門總是漏氣
氣動(dòng)本身就存在，只要經(jīng)常拆下來(lái)吹吹灰，就可以了，不過(guò)要注意擰到什么位置（進(jìn)真空室的那個(gè)），如果位置過(guò)上，會(huì)當(dāng)光路；光纖位置沒(méi)有什么影響。樣本激發(fā)處沒(méi)有黑暈，呈白色狀。這是氬氣不純?cè)斐傻摹Ｒ驗(yàn)榧兌炔粔驘o(wú)法達(dá)到要求。需要換上新的氬氣,沖洗并激發(fā)廢樣，再做樣品分析，實(shí)驗(yàn)現(xiàn)象就會(huì)正常了。
3、樣品激發(fā)的不完全，C元素檢測(cè)含量過(guò)高
造成這種現(xiàn)象的原因是溫度的影響，要注意實(shí)驗(yàn)儀器周圍的溫度變化，應(yīng)將溫度調(diào)到25度左右，變化很大的溫度，會(huì)對(duì)實(shí)驗(yàn)產(chǎn)生影響，所以實(shí)驗(yàn)時(shí)，要保持恒溫。
4. 做描跡時(shí)，狹縫值總是跳來(lái)跳去
注意做掃描的方法，假如你要到350的位置，先旋轉(zhuǎn)到290左右，然后一次性旋至350，不能來(lái)回調(diào)，因?yàn)閬?lái)回調(diào)節(jié)時(shí)會(huì)有螺絲間隙存在，造成狹縫誤差！
5、直讀光譜儀負(fù)高壓總是降低
可能是高壓板有問(wèn)題，也可能是負(fù)高壓模塊壞了。
6、直讀光譜儀的氬氣速度很快
檢查一下前面板后面兩塊流量表和一塊壓力表是否在正常范圍內(nèi)。也可能是氣路各接頭處有漏氣。在檢查檢查快門是否有漏氣。
7、鋼樣激發(fā)后的激發(fā)點(diǎn)處老是黑黑的一圈
檢查氬氣的純度，再看一看氬氣的火花臺(tái)出口，就是排放廢氣的管子，看看管是否堵塞，需不需要要清理。火花臺(tái)出口堵塞可能會(huì)導(dǎo)致排氣不暢通，使激發(fā)點(diǎn)處出現(xiàn)黑黑的一圈。如果黑圈顏色較深，還會(huì)不斷地?cái)U(kuò)大，成擴(kuò)散狀也可能是試樣不平整或者放置試樣的時(shí)候半邊漏氣。還有如果激發(fā)的條件發(fā)生變化也可能使激發(fā)后點(diǎn)子的顏色異常。激發(fā)能量大時(shí)黑度可能較大。還會(huì)有一種可能的情況就是激發(fā)電的積碳現(xiàn)象，漏氣、發(fā)光臺(tái)磨損、式樣不平均都會(huì)造成這些現(xiàn)象。更換電極時(shí)也要注意，看是否合適，以免造成積碳現(xiàn)象出現(xiàn)。
8、光電直讀光譜儀提示為“全局通訊出錯(cuò)，光源錯(cuò)誤”
儀器重啟也沒(méi)用，檢查一下氬氣壓力可能是沒(méi)有氬氣了，導(dǎo)致氬氣壓力傳感器沒(méi)有及時(shí)反應(yīng)。主要原因還是因?yàn)榛鸹ㄊ曳e灰多，要及時(shí)清灰。所以說(shuō)平時(shí)要做好儀器的日常維護(hù)。

為了使光譜儀在分析中得到準(zhǔn)確可靠的結(jié)果，應(yīng)該注意以下幾點(diǎn)：
1、要做好標(biāo)準(zhǔn)化工作。為了調(diào)節(jié)因電子元件、光源、分光系統(tǒng)、實(shí)驗(yàn)室環(huán)境等因素的變化而引起的工作曲線的漂移，應(yīng)定期對(duì)儀器工作曲線做好標(biāo)準(zhǔn)化。
2、合理使用標(biāo)樣和控樣。為了解決標(biāo)準(zhǔn)化樣品與本公司生產(chǎn)試樣結(jié)構(gòu)狀態(tài)不同而造成的差異及第三元素的影響，應(yīng)采用與待測(cè)試樣成分相近、組分結(jié)構(gòu)相同的標(biāo)樣或控樣來(lái)對(duì)儀器進(jìn)行校正。
3、分析標(biāo)樣或控樣與分析試樣時(shí)的條件一致，能試樣分析分析準(zhǔn)確可靠。這些條件包括：分析參數(shù)、試樣分析面的平整度、光潔度，氬氣的流量和純度，儀器室溫度濕度等。平時(shí)工作時(shí)要留心觀察注意儀器運(yùn)轉(zhuǎn)情況，當(dāng)聽(tīng)到聲音不正常或在分析中看到不正常現(xiàn)象或聞到不正常的氣味時(shí)，應(yīng)停止分析，及時(shí)檢查、判斷、處理，待儀器正常后方可進(jìn)行分析工作，切不可讓儀器帶病工作。
