軍工/航天，航空用三相交流負載箱

軍工、航空航天負載箱是用于軍工、航空、航天電源檢測及電源產品的日常保養維護檢測的設備，適用于、民用機場、飛機維修基地、航修站、飛機制造廠、飛機研制部門、航空航天部門、地面雷達站、艦艇、潛艇、精密儀器儀表及科研院所，可用于作戰飛機、直升機、運輸機以及中小型民航客機、地面供電電源、地面雷達站、艦艇、潛艇、精密儀器儀表電源的檢測。可根據用戶要求提供移動式、固定式、小型模塊式、機架式、橋掛式和拖車式負載.

產品規格
功率范圍：交流：5KW-6000KVA；
???? ?直流：200A×2、800A×2、1000A、2000A或其它規格

電壓范圍：交流：AC36V、110V、AC115V/AC200V,AC400V,AC440V、AC3000V
????? 直流：DC0-70V/DC28V、DC28.5V、DC28.5V?、DC57V、DC270V、DC1000V
功率因數：PF：0.8-1.0
頻?? ??率：50Hz-60Hz??/400Hz
負載特性：阻性負載、感性負載、容性負載、阻感一體負載

主要技術參數
產品名稱 三相交流負載箱
型????號 RT-L50KW RT-L100KW RT-L200KW RT-L500KW RT-L1000KW
負載功率 50KW 100KW 200KW 500KW 1000KW
測試電壓 AC115V/200V
頻????率 400Hz

負載控制 手動面板控制或遠程計算機自動控制
調節能力 功率段百分比加載或按照所需功率加載
工作方式 連續工作
工作電源 AC380V/50Hz/三相四線制
功率因數 PF:0.8-1.0
溫度環境 －10℃～+55℃
冷卻方式 強制風冷
儀表顯示 三相電流、三相電壓、頻率、功率
負載保護 短路、過壓、過流、高溫、風量保護
系統標準 滿足國標、船標、軍標、通信標準的測試
外型尺寸 000×700×1000（L×W×H)mm 1100×700×1300（L×W×H)mm 1100×700×1400（L×W×H)mm 1700×1500×1600（L×W×H)mm 1800×1600×2200（L×W×H)mm
重????量 150KG 250KG 400KG 1200KG 2500KG

負載測試項目及功能
序號 測試功能 測量參數
1 穩態測試 可測量發電機穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等基本功能。
2 波??形 全部波形，電壓波形，電流波形，分相波形，波形數據：電壓調制率，電壓峰值Upk，電壓波峰系數Ucf，電壓畸變率，電流峰值Ipk，電流波峰系數Icf
3 諧??波 具有諧波分析功能，能同時分析電壓、電流2～40次諧波含量及總諧波含量（波形畸變率）；電能累計功能。電壓電流分次諧波（工頻1-50次）；電話諧波因數（工頻）
4 不平衡度 電壓不平衡度，三相電壓基波數據；
5 整定測試 電壓整定上升范圍，相對的電壓整定上升范圍；
電壓整定下降范圍，相對的電壓整定下降范圍；
頻率整定上升范圍，相對的頻率整定上升范圍；
頻率整定下降范圍，相對的頻率整定下降范圍；
6 波動測試 波動電壓大值，小值，穩態電壓偏差；
波動頻率大值，小值，穩態頻率偏差。
7 突加測試
（加 載） 加載時下降的低瞬時電壓，瞬態電壓偏差，負載增加后的電壓恢復時間；
加載時下降的低瞬時頻率，瞬態頻率偏差，負載增加后的頻率恢復時間；
8 突卸測試
（減 載） 卸載時上升的高瞬時電壓，瞬態電壓偏差，負載減少后的電壓恢復時間；
卸載時上升的高瞬時頻率，瞬態頻率偏差，負載減少后的頻率恢復時間；
9 巡檢測試 機組連續工況試驗測試，記錄時段可設定，記錄下該時段連續工況三相電壓、三相電流、功率、功率因素、頻率等電參數數據；
10 錄??波 三相電壓波形；四種錄波模式：Umod(峰峰值,256點)，2000點/秒，4000點/秒，Har(諧波模式，工頻128點/周波，中頻64點/周波)；
11 召測曲線 能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量；
12 負載控制 三相負載測試時只需在電腦上輸入被測發電機組的額定功率加載或者輸入負載總功率和加載時間，系統將自動完成從0%、25%、50%、75%、、110%、75%、50%、25%、0%的加載測試，并把發電機組的V、I、KW、Hz在加載中出現的變化、恢復時間和曲線以表格及圖形的方式儲存和顯示；或者負載手動面板控制加載；
優化分段式投入方式，設置方便，自動加載一鍵式操作；小可在1KW~大功率之間任意調節。

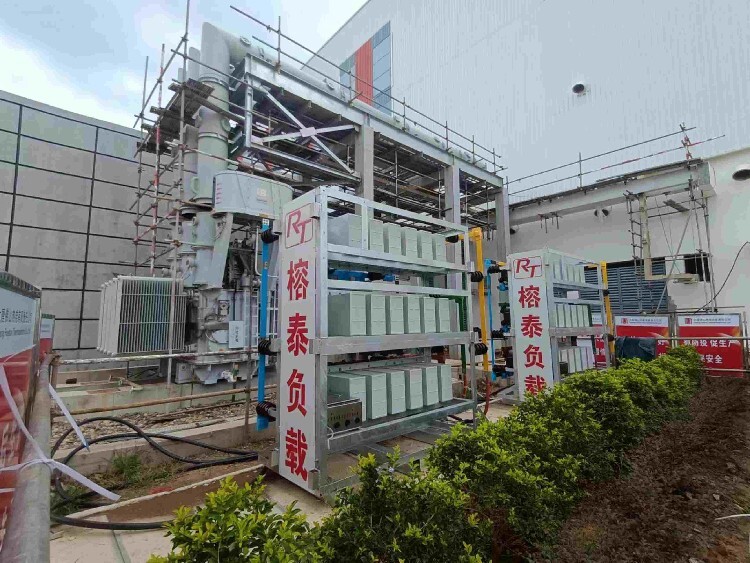

發電機組帶載測試

為什么要進行柴油發電機組檢測維護用交流假負載？
01檢測柴油發電機組。可以檢測柴油發電機組的帶載功率，做滿載測試、不平衡負載能力測試，突加突減功率測試、穩態的電壓調整率、穩態的頻率調整率、瞬態電壓調整頻率、電壓恢復時間、瞬態頻率調整率、頻率恢復時間、柴油發電機組持續運行檢測。
當機組在生產過程中，可對其進行調試和出廠負荷測試；對于新裝機組來說，可在工程驗收中核對功率是否達標；當機組進行消聲、降噪處理后，可核實輸出功率是否受到影響；當機組安裝一年以上或進行維修后，可進行實際帶載能力測試；還可對機組進行定期帶載維護，從而消除積炭現象，及時發現老化器件，并排除故障和隱患。
02檢測UPS。對于UPS的檢測項目包括：帶載功率檢測、滿載測試，交流放電測試、輸出電壓不平衡度、輸出電壓穩壓精度、過載能力、動態電壓瞬變范圍、市電電池切換時間、后備時間、旁路逆變切換時間。
03檢測蓄電池組。具有檢測單體及整組電池組電壓、恒流放電及在線監測三項功能，可在恒流放電的同時，檢測每節單體電池電壓、總電壓、電流等參數。通過配套的數據處理軟件對放電采集的數據信息進行處理，生成剩余容量分析報告。對通信運營商、電力、電廠的蓄電池組進行日常維護、容量檢測、定期深度放電、工程驗收的儀器。
柴油發電機組做為停電后的應急備用電源，大部分的時間都是處于待機狀態的，一旦停電或者市電故障發生，備用的柴油發電機組就起到了至關重要的作用。然而，很多時候在供電故障發生后我們才發現柴油發電機組的性能有問題，這主要是因為很多用戶對柴油發電機組檢測維護用交流假負載不夠重視。所以為了有效避免事故的發生，也為了讓客戶放心省心，在出貨前進行帶負載測試是非常有必要的。

蓄電池直流放電流程：


1、斷開蓄電池組與UPS連接開關；
2、將蓄電池組和直流負載連接；
3、進行加負載測試-加載到200KW-DC480V
4、記錄電池信息（放電前的電壓、電流）拍照;
5、對單組蓄電池進行測試記錄；
6、用熱紅外儀表檢測蓄電池，記錄溫度變化（拍照），觀察電池是否有漏液，鼓包等現象，（如有漏液，鼓包需立即停止測試）。蓄電池溫度達到50度需立即停止測試）；
7、放電完畢后，記錄相關參數（充電電壓、電流、放電時間等）、拍照；
8、測試結束后更換另一組蓄電池測試(如有需要)；
9、UPS測試結束后斷路器恢復并檢查確認螺絲緊固；
