【摘要】隨著數據中心的迅猛發展，數據中心的能耗問題也越來越，有關數據中心的能源管理和供配電設計已經成為熱門問題，可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，需要監測每個用電負載，而數據中心負載回路非常的多，傳統的測量儀表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據中心集中監控要求的多回路監控裝置。

產品選型
人機界面觸摸屏
ATP007kt，ATP010kt
7寸/10寸觸摸屏，實時監測并顯示配電單元的電壓、電流、功率、電能、電能質量、開關狀態、波形曲線等，也可以對監控模塊報警、通訊等參數配置，2路RS485，1路以太網接口，可以通過該接口上傳動環監控。
交流進線監控模塊
AMC16Z-ZA
導軌式安裝，測量隔離的兩個三相回路的電力參數，6DI2DO，2路漏電、1路溫濕度測量，具備DC24V輸出給出線模塊和觸摸屏供電；支持RS485通訊（Modbus協議）。
交流出線監控模塊
AMC16Z-FAK24，AMC16Z-FAK48
導軌式安裝，測量16個三相或者48個單相交流回路的電力參數，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
交流出線互感器
AKH-0.66W
電流變比：100A/50mA

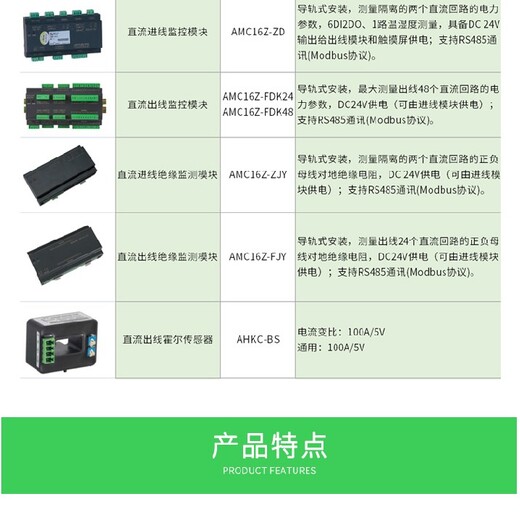

直流進線監控模塊
AMV16Z-ZD
導軌式安裝，測量隔離的兩個直流回路的電力參數，6DI2DO、1路溫濕度測量，具備DC24V輸出給出線模塊和觸摸屏供電；支持RS485通訊（Modbus協議）。
直流出線監控模塊
AMC16Z-FDK24，AMC16Z-FDK48
導軌式安裝，測量出線48個直流回路的電力參數，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流進線絕緣監測模塊
AMC16Z-ZJY
導軌式安裝，測量隔離的兩個直流回路的正負母線對地絕緣電阻，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流出線絕緣監測模塊
AMC16Z-FJY
導軌式安裝，測量出線24個直流回路的正負母線對地絕緣電阻，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流出線霍爾傳感器
AHKC-BS
電流變比：100A/5V

系統架構
AMC系列數據中心電源管理系統是針對數據機房末端設計的，能夠綜合采集所有能源數據的智能系統，為交直流電源配電柜提供準確的電參量信息，并可通過通訊將數據上傳到動環監控系統，實現對整個數據機房的實時監控和有效管理，為實現IDC提供可靠。
AMC配電監控解決方案是針對配電柜（列頭柜）的監控要求，設計開發一套完整的解決方案，包括交流、直流（DC-48V、DC240V、DC336V）系統，分為多回路采集模塊、互感器、觸摸顯示屏、附件等。
