單翼跌落試驗機操作說明：

　　1、連接電源：AC380V 50HZ三相五線，接線法詳見控制箱上標注。

　　2、打開電源開關，電源指示燈亮。

　　3、按下降鍵，等升降箱下降一定所需高度時(或下限位時)。

　　4、再將待測試品放置在測試板上，用夾具將試樣固定完成（自行按所需棱、角、面來固定試樣），在高度表上設置所需要測試的高度。

　　5、按跌落鍵，測試物品自由落下，測試完成（此時嚴禁非培訓之人員進入黃色警戒線內做任何有關試驗操作，嚴禁站在跌落臂下，非常危險）。

　　6、按復位鍵回位，進行下一輪測試。

注意事項

1.跌落試驗機的場地一定要通風良好，并且沒有灰塵，保持壓縮機的表面清潔，如果長期不使用此設備的話，可以將它放入無塵空間；

2.保養貫徹“養修并重，預防為主”的原則，做到定期保養、強制進行，正確處理使用、保養和修理的關系，不允許只用不養，只修不養；

3.工作間的電壓要穩定，如果電壓不穩，會導致電流過大或過小，長時間在這樣的環境下運行會造成對壓縮機的損壞，建議使用穩壓器連接設備；

4.跌落試驗機在使用中不可以頻繁的啟動壓縮機，啟動時間間隔好在15分鐘以上；

5.使用跌落試驗機部門應該要做到“三檢一交（自檢、互檢、專職檢查和一次交接合格）”，不斷總結保養經驗，提高保養質量，制定出完善可行的保養方案。

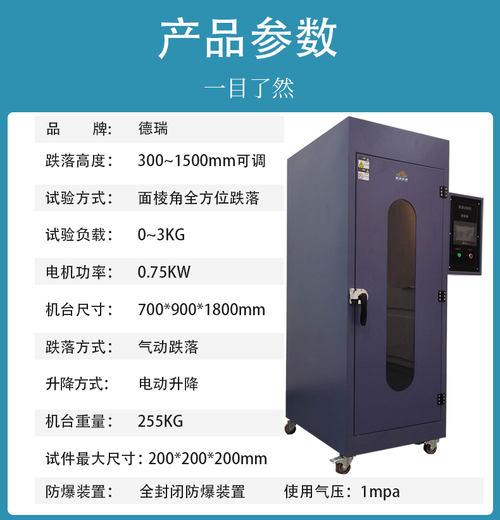

動力電池跌落試驗機適用于鉛酸電池、鎳氫電池、鋰電池、超級電容、鋅空氣電池的單體、動力電池模塊、動力電池組、蓄電池包等各種類型汽車動力用途電池的跌落試驗。產品配合萬向調節裝置可完成0度、45度、90度的菱、角、面跌落。

電氣控制要求：

1、控制要求

1）本裝置采用PLC控制方式，作為PLC已設定參數的輔助控制功能，可以實現壓力值設定、跌落釋放動作、手動排煙等現場操作功能。

2）對于傳動部分的行程驅動，都提供限位開關保護功能。

3）人機交互界面選用7”的彩色液晶觸摸屏。

2、電氣

系統具有自我保護系統(含停電、過壓、過熱、計算機故障等保護；設備自身的過壓、過流等保護；避免測試人員的誤操作引起的短路、電池電極正反接錯等的保護)

3、安裝要求

需方提供排氣煙道?；蚋鶕?jù)具體要求，供方另行單設計、制造、安裝廢氣處理機組及排煙管路。

注意項目,主要有以下六個:
1、設施只適用于三相四線380 v交流電源。
2、不能被放置在易燃物品,防止火災。
3、外殼可靠接地,或觸電風險。
4,電源進線與容量超過與空氣泄漏保護開關和接觸器,方便緊急情況立即切斷電源。
5、設施運行,請不要觸摸控制面板部分,除了防止刮傷,擁擠。
6、移動設施切斷供應冷卻運行5分鐘再。

為了鋰離子電池的電化學及物理性能的安全性能，國內外機構組織制定了各種鋰離子電池的相應的安全檢測標準。通用檢測標準一般把安全檢測項目分為4類：

1）電學測試：過充電，過放電，外部短路，強制放電等。

2）機械測試：擠壓，針刺，沖擊，振動，跌落等。

3）熱測試：高低溫循環，燃燒，微波加熱等。

4）環境模擬：高空低氣壓模擬，鹽霧試驗等

小電池跌落試驗機采用氣動結構，將被測試件置于夾具（可調行程）夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試驗。跌落高度可作上下調整，并附有高度標尺，可得知試件跌落高度。小電池跌落試驗機的關鍵元件均為日本國原產性能可靠，多種跌落地板可供選用，可滿足不同試驗標準。
