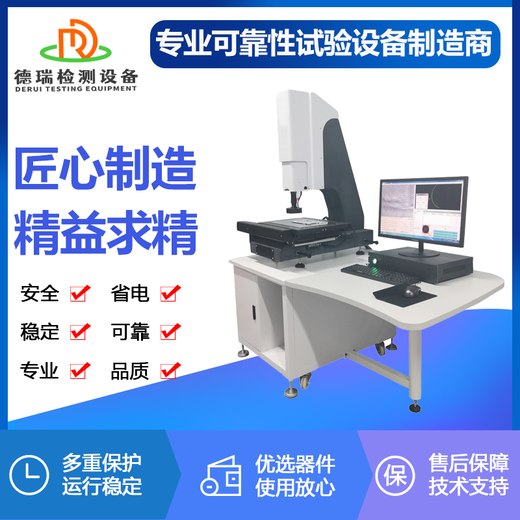

影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇合適的光源亮度。

自身優點：

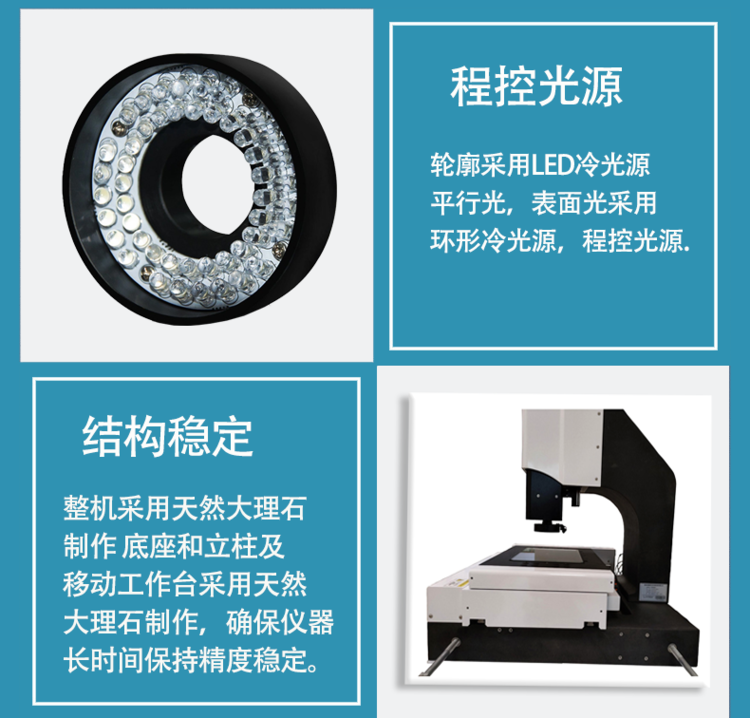

　　1、裝配2個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。

　　2、使用冷光源系統，可以避免容易變形的工件在測量是因為熱而變形所產生的誤差。

　　3、工件可以隨意放置。

　　4、儀器操作容易掌握。

　　5、測量方便，只需要用鼠標操作。

　　Z軸方向加探針傳感器后可以做2.5D的測量。

　　改裝后的局限性：

　　1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，高測到90mm

　　2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。

　　3、測頭只能在同一垂直方面接觸式測量,非同于三坐標旋轉測頭;

影像測量儀常見故障與解決方法

　　1)藍屏；

　　2)主機和光柵尺、數據轉換盒接觸不良造成無數據顯示；

　　3)透射、表面光源不亮；

　　4)二次元影像測量儀軟件打不開。

　　由于返廠維修周期長，價格昂貴，重要的是耽誤了客戶的正常的工作。造成問題出現的原因很多，但無外乎：

　　1)操作軟件文件丟失或CCD視頻線接觸不良；

　　2)光柵尺或數據轉換盒損壞；

　　3)電源板損壞；

　　4)加密狗損壞或影像測量儀軟件操作系統崩潰。

　　泛泛的問題就是以上幾個故障，也有可能幾個問題一起出現。

在精密影像檢測儀器中，我們可根據儀器的具體影像將其劃分為二次元影像測量儀和三坐標測量機兩種，他們是在工業生產中常用的兩種儀器，而客戶在購買儀器時，只會根據自己的需要而選擇一種，那么我們就要對每個類型的精密儀器再次的劃分，那就是根據操作方式將其分為手動型和自動型兩種。

相比于手動機臺，自動機臺在價格上是無法去其相比的，一個手動的儀器，其價格僅僅是幾萬而已，而自動儀器的價格則是動輒幾十萬，因此自動機臺在這方面是不具備優勢的。那么我們就將二者的性能進行比較。手動與自動的操作方式不同，所以性能也有很大的區別，手動機臺由于人為操作的因素，所以在檢測過程中會產生很大的人為誤差，這也手動二次元在檢測中的精度就會大大的遜色與自動機型，再者手動機臺由于需要手動進行控制，所以它的檢測效率相比于自動機臺，也是具有很大的差距，這樣就無法滿足相當大一部分客戶的需求。

雖然自動機臺的價格遠遠的手動型，可是自動二次元除了性能好之外，還能滿足一些手動儀器所無法解決的問題。因此，綜合這些因素，可以看出自動型儀器的性價比要優于手動型影像檢測儀器，這也是為什么更多的人會選擇自動影像測量儀的原因。
