拉繩開關LX01-GKH-T1-A輸送機保護裝置主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安QUAN時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備AN全。

電氣參數：

電壓通用：24V-48V-220V-380V-480V,

電流通用：1A，2A、3A、4A、、6A、7A、8A、9A、10A.1

拉繩開關分為手動復位和自動復位兩種，需要達到規定IP等級。

自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。

手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。

性能特點：

1、外殼采用高壓鑄鋁，重量輕
2、強度高表面采用靜電涂裝，附著力強，涂層均勻
3、保護等級IP67
4、內藏微動開關和無需加油的滾珠軸承
5、內藏停止用和報警2個接點
6、可生產附動作指示桿產品
7、采用旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死。
8、耐久性

結構特征與工作原理：

    本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
1、堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理
2、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。所供產品密封性能良好,接點固化,外殼耐腐蝕

雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

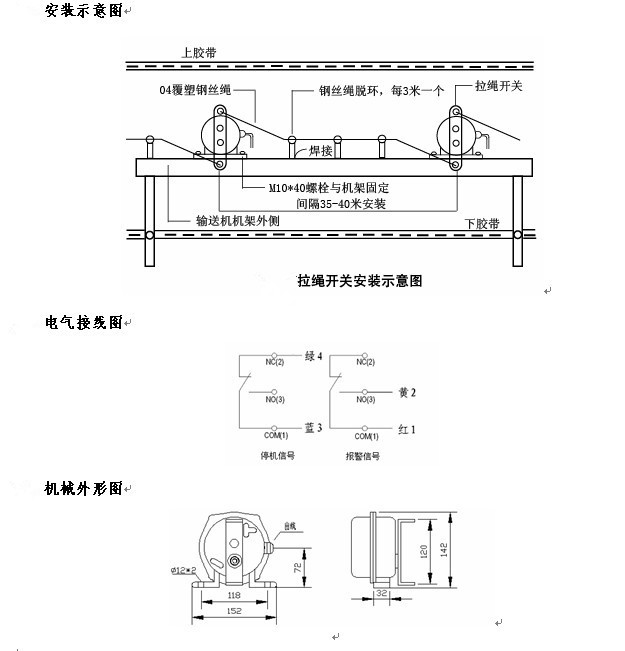

安裝說明：

1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架等均有銷售
