產品別名 |
可見光LED,帶尾纖的LED |
面向地區 |
品牌 |
thorlabs |
|
設備類型 |
其它 |
粘合材料類型 |
其它 |
端口數 |
8口以下 |
發票 |
不提供發票 |
貨源類別 |
訂單 |
加工定制 |
是 |
結構 |
單捻(股) |
是否支持一件代發 |
支持 |
售后服務 |
保修一年 |
應用范圍 |
光纖 |
運轉方式 |
連續式 |
制作工藝 |
注塑 |
質保 |
一年 |
快出貨時間 |
16-30天 |
帶尾纖的LED，中心波長470 nm、590 nm、700 nm或810 nm
輸出功率范圍從3.5 mW到100 mW
SMA905接頭
長為1 m的多模光纖，纖芯?400 μm或?1000 μm
可以定制LED尾纖，詳情請聯系我們
Thorlabs的發光二極管(LED)帶有多模(MM)尾纖，具有中心波長從470 nm到810 nm的可見光或近紅外光譜范圍。這些LED基于?9 mm的TO封裝，具有纖芯?400 μm(型號后綴S04)或?1000 μm(型號后綴S10)的MM光纖。光纖末端帶有SMA905接頭。
LED采用對接耦合技術耦合到多模光纖。在這個過程中，光纖接頭的定位應盡可能地使光纖末端靠近二極管，這樣可以程度地減少光纖輸入端的損耗，使輸出功率化。每個LED在生產過程中都經過的MM尾纖對準，確保實現的耦合效率。

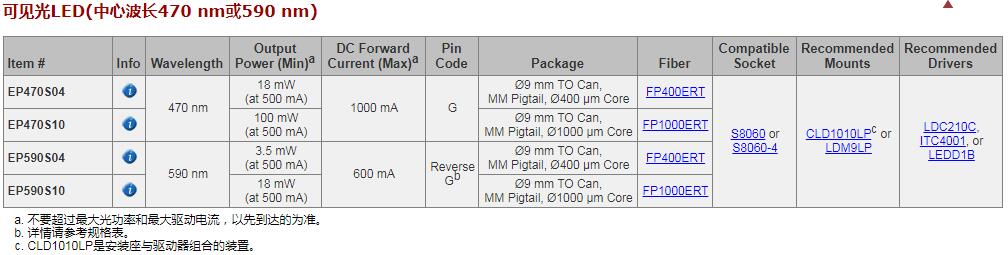

點擊表格中的藍色信息圖標(
)，獲得完整的規格以及光譜和L-I-V曲線圖。該信息也包含在規格表中，規格表可以通過點擊下方產品型號旁邊的紅色文檔圖標(
)獲得。每個裝置在發貨之前都經過測試，包含具體產品的數據表；點擊這里查看樣品。
LED對靜電放電(ESD)敏感。操作這些裝置時，請采取恰當?shù)念A(yù)防措施；請看ESD防護配件。
安裝和驅動選項
這些LED兼容所有可以接受Pin G配置尾纖封裝的安裝座和驅動器。兼容的激光二極管安裝座可以在這里找到。我們也提供多種多樣的兼容激光二極管電流驅動器。我們推薦CLD1010LP，這是一種一體式安裝座和驅動器組合裝置，可以用作電流和溫度控制器。帶尾纖的LED也可以利用附帶的CAB-LEDD1連接電線通過LEDD1B LED電流驅動器驅動，這根電線連接二極管的兩個引腳和驅動器的連接終端。右上圖顯示的是安裝在LDM9LP二極管安裝座中并用代TLD001 T-Cube激光二極管驅動器驅動的LED。請參考下方表格，了解推薦的安裝座和驅動器。
光纖護理
如果可能有灰塵或其他污染物沉積在表面，我們建議每次使用前清潔尾纖封裝的光纖接頭。如要查看光纖清潔用品，請點擊這里。如果存在污染物，光纖中心的強度可能非常高，且有可能燒壞光纖。雖然發貨之前已經給這些帶尾纖的LED清潔并封蓋，但我們無法它們拆裝后不會受到污染。此外，我們還建議，清潔光纖或連接或斷開設備與其他光纖時要關閉LED。
