德國ACST 213A 21*** 229A 高頻倍頻器 ACST 21***

品牌：ACST

類別：高頻倍頻器

型號：213A 21*** 229A

公司簡介：

 ACST GmbH（ACST）成立于2006年4月，旨在為歐洲社區提供用于毫米波和太赫茲應用的肖特基二極管的

連續來源。通過成立ACST，這一快發展領域的第家歐洲供應商成為可能，從而支持和加強研究界和行業。

     ACST是德國達姆施塔特技術大學（TUD）的子公司，成功地制定了20多年的技術標準，開展了研發活動，

并積累了TUD在太赫茲技術的經驗。

ACST已經利用這一點為太赫茲肖特基元件的制造技術以及射頻模塊和太赫茲系統的制造技術的基礎。

在過去的十年里，ACST承擔了20多個研發項目，這些項目得到了歐空局、歐盟（FP7和H2020）

德國（BMBF、BMWI）以及的工業合作伙伴的支持。

產品簡介：

High-Efficiency 410 – 470 GHz

WR-2.2中基于

ACST的高功率乘法器技術。

215x系列是一系列需要偏置的無源倍頻器。這些三元組是

基于ACST大功率乘法器技術，覆蓋410之間的頻率范圍

GHz和540GHz。該系列允許構建具有成本效益的高功率MM Wave

與覆蓋136-180 GHz的ACSTs 1210x mm波源組合的波源

頻率范圍。

該系列中的所有乘法器設計都基于平衡配置，以抑制

不希望的諧波。這些三倍頻器提供了通常>10%的轉換效率

在大約10-12%的帶寬內，它們可以可靠地處理高達160mW的功率

輸入功率。對于功率級別要求，請詢問ACST的可用性

功率版本。

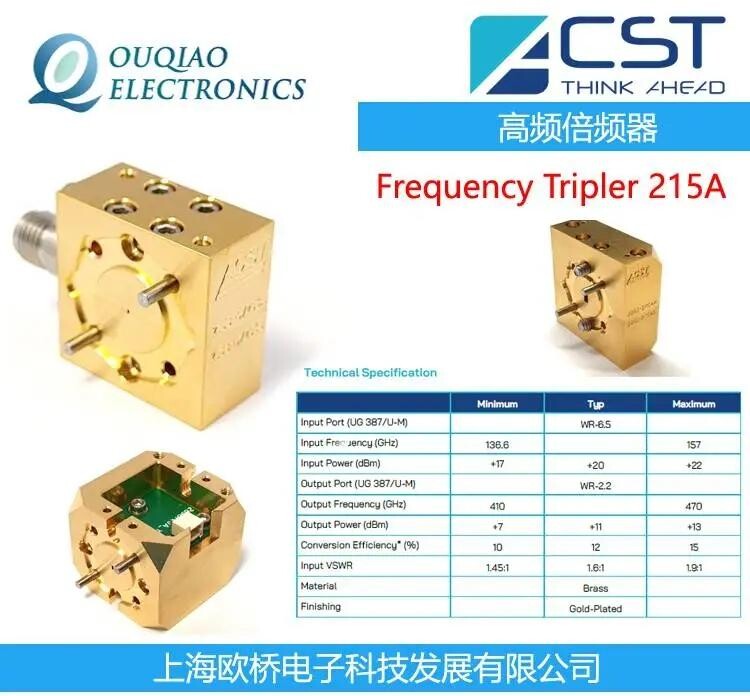

21***型是該系列的高功率版本。它需要頻率范圍內的輸入信號

136.6到157GHz的范圍內產生410到470GHz的頻率范圍內的輸出信號。

為了在輸入功率水平下實現操作，需要進行偏置控制。ACST通常

提供了根據客戶規范校準的偏置盒711A

輸入功率。

可根據客戶要求提供并集成各種選項：

喇叭天線（用于將輸出信號耦合到自由空間），

與輸出射頻端口兼容的波導部分

波導可變或固定衰減器

1210x電源，提供輸入射頻功率

相關型號：

ACST 213A    200-235GHz   WR-12/WR-4.3

ACST 213AY  200-235GHz    WR-12/WR-4.3

ACST 213B    230-265GHz    WR-10/WR-3.4

ACST 213BY  230-260GHz    WR-10/WR-3.4

ACST 213C    265-300GHz    WR-10/WR-3.4

ACST 213CX  265-300GHz    WR-10/WR-3.4

ACST 225D    275-295GHz    WR-10/WR-3.4

ACST 21***    405-470GHz    WR-6.5/WR-2.2

ACST 21***X  420-465GHz    WR-6.5/WR-2.2

ACST 215B    475-540GHz    WR-5.1/WR-1.9

ACST 215BX  475-540GHz    WR-5.1/WR-1.9

ACST 229A    610-695GHz    WR-4.3/WR-1.5

ACST 229B    690-780GHz    WR-3.4/WR-1.2

ACST 229C    800-900GHz    WR-3.4/WR-1.2

ACST 231A    1230-1410GHz  WR-2.2/WR-0.8

ACST 217E     70-110GHz       K-Type/WR-10

ACST 217EX   70-110GHz       K-Type/WR-10

ACST 212A     78-115GHz      K-Type/WR-10

ACST 217F      83-125GHz     K-Type/WR-8

ACST 223D     140-220GHz    WR-15/WR-5.1

ACST 223B      160-270GHz    WR-12/WR-4.3

ACST 219E       210-330GHz    WR-10/WR-3.4

ACST 219H      250-390GHz    WR-8/WR-2.8

ACST 221B      500-750GHz    WR-4.3/WR-1.5

ACST 221A      750-1100GHz   WR-2.8/WR-1.0
