美國Trilithic可調帶通濾波器3VF36-5-50-AA

品牌：Trilithic

型號：3VF3/6-5-50-AA

公司簡介：

Trilithic是一家射頻與微波設備研發制造商，集射頻與微波設備的設計研發、生產制造與銷售為一體，并為用戶提供相關通信設備的工程設計和定制組裝服務，對用戶通信設備的全生命周期進行保障。

產品詳情：

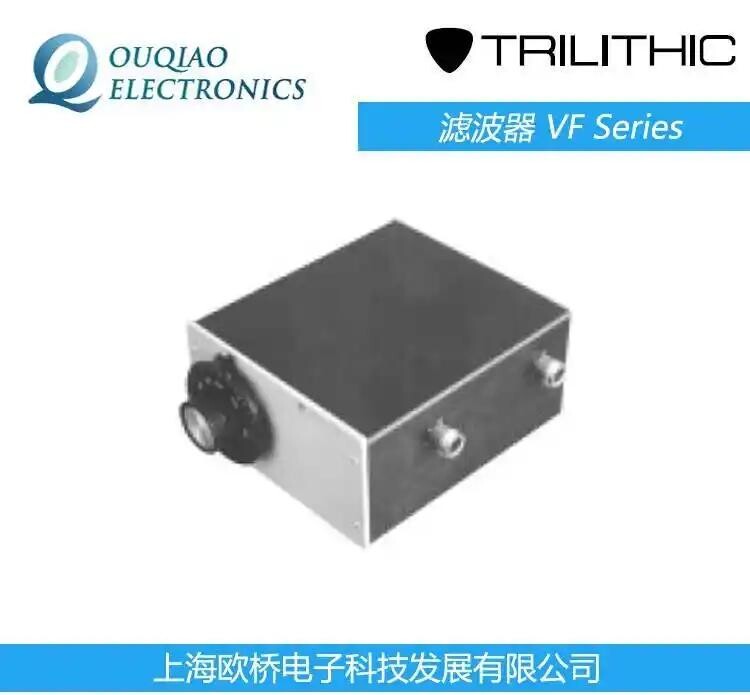

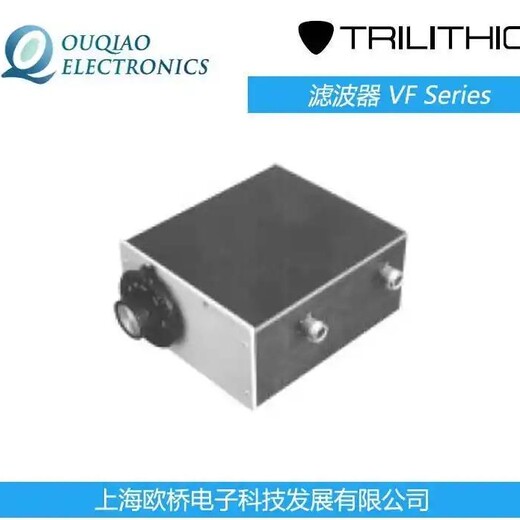

Trilithic可調帶通濾波器VF系列可調諧帶通濾波器覆蓋的頻率范圍為24兆赫至4000兆赫，帶任何單個八度音階的模型。標準單位有三個或三個

五段響應，3dB帶寬5%±1%*低插入，損耗值從0.2 dB到，1.5分貝。電壓駐波比小于1.5:1。每個單元都安裝在堅固的鋁制外殼中具有高“Q”空腔的情況。

BW Standard. 1–12% BW Available.

3VF Series – 3 Section Bench Mount Tunables

                    Insertion Loss     Size (Inches)

Model No.                Max (dB)        L W H

3VF1.5/3.0-5-50-AA         3.0         13.7 9.4 4.2

3VF3/6-5-50-AA             1.8         13.7 9.4 4.2

3VF6/12-5-50-AA            1.8         13.7 9.4 4.2

3VF12/24-5-50-AA           1.8          9.6 7.0 4.0

3VF24/48-5-50-AA           1.1          6.3 5.6 3.0

3VF31/62-5-50-AA           1.0         6.3 5.6 3.0

3VF48/96-5-50-AA           0.8         6.3 5.6 3.0

3VF55/110-5-50-AA          0.8         6.3 5.6 3.0

3VF62/125-5-50-AA          0.8         6.3 5.6 3.0

3VF75/150-5-50-AA          0.8         6.3 5.6 3.0

3VF95/190-5-50-AA          0.8         6.3 5.6 3.0

3VF110/220-5-50-AA         0.8         6.3 5.6 3.0

3VF125/250-5-50-AA         0.8         6.3 5.6 3.0

3VF150/300-5-50-AA         0.8         6.3 5.6 3.0

3VF190/375-5-50-AA         0.8         6.3 5.6 3.0

3VF200/400-5-50-AA         0.8         6.3 5.6 3.0

3VF220/440-5-50-AA         0.8         6.3 5.6 3.0

3VF250/500-5-50-AA         0.6         6.3 5.6 3.0

3VF375/750-5-50-AA         0.6         6.3 5.6 3.0

3VF440/880-5-50-AA         0.6         6.3 5.6 3.0

3VF500/1000-5-50-AA        0.6         6.3 5.6 3.0

3VF750/1500-5-50-AA        0.6         6.3 5.6 3.0

3VF1000/2000-5-50-AA       0.6         4.9 3.1 3.0

3VF1500/3000-5-50-AA       0.6         4.9 3.1 3.0

3VF2000/4000-5-50-AA       0.6         3.8 2.6 3.0

5VF Series – 5 Section Bench Mount Tunables

5VF1.5/3.0-5-50-AA         4.0         22 9.4 4.2

5VF3/6-5-50-AA             2.5          22 9.4 4.2

5VF6/12-5-50-AA            2.5         22 9.4 4.2

5VF12/24-5-50-AA           2.2         15 7.0 4.0

5VF24/48-5-50-AA           1.6         9.3 5.6 3.0

5VF31/62-5-50-AA           1.3         9.3 5.6 3.0

5VF48/96-5-50-AA           1.3         9.3 5.6 3.0

5VF55/110-5-50-AA          1.3         9.3 5.6 3.0

5VF62/125-5-50-AA          1.3         9.3 5.6 3.0

5VF75/150-5-50-AA          1.3         9.3 5.6 3.0

5VF95/190-5-50-AA          1.3         9.3 5.6 3.0

5VF110/220-5-50-AA         1.3         9.3 5.6 3.0

5VF125/250-5-50-AA         1.3        9.3 5.6 3.0

5VF150/300-5-50-AA         1.3        9.3 5.6 3.0

5VF190/375-5-50-AA         1.2        9.3 5.6 3.0

5VF200/400-5-50-AA         1.2        9.3 5.6 3.0

5VF220/440-5-50-AA         1.2        9.3 5.6 3.0

5VF250/500-5-50-AA         1.1        9.3 5.6 3.0

5VF375/750-5-50-AA         1.0        9.3 5.6 3.0

5VF440/880-5-50-AA         1.0       9.3 5.6 3.0

5VF500/1000-5-50-AA        0.9       9.3 5.6 3.0

5VF750/1500-5-50-AA        0.9       9.3 5.6 3.0

5VF1000/2000-5-50-AA       0.9       7.1 3.1 3.0

5VF1500/3000-5-50-AA       0.9       7.1 3.1 3.0

5VF2000/4000-5-50-AA       0.9       5.3 2.6 3.0
