VL716 USB3.1到SATA 6Gb/s橋接控制器，用于Type-C
VL716-Q4-單芯片USB橋接控制器-深圳現貨
產品特性：

SuperSpeedPlus USB (10Gb/s)和高速USB (480Mb/s)
-符合通用串行總線3.1規范修訂版1.0
-符合通用串行總線規范修訂版2.0
-大容量存儲類批量運輸(BOT)
- UASP (USB Attached SCSI Protocol)用于流媒體
-集成內部SuperSpeedPlus PHY和USB2.0 PHY
串行ATA 6Gb/s、3Gb/s和1.5Gb/s
-符合串行ATA規范修訂3.1
—集成內部SATA 6Gb/s PHY
—ATA設備的RBC命令轉換
—MMC-2命令直通至ATAPI
—支持48位LBA
—支持多LUN
快速8051宏單元80c32兼容微控制器
-標準1T 8051指令集
支持USB Type-C連接器
—CC1/CC2電纜方向檢測邏輯
-兩組SuperSpeed USB信號引腳，使插頭翻轉功能
內置電壓調節器
- 5.0V至3.3V LDO
—5.0V ~ 1.2V切換DC-DC
特殊功能使用的gpio
6個gpio供客戶特殊使用
- 2個BUSY/POWER LED指示燈
Misc
—支持設備下電功能
—支持外接SPI flash固件升級
軟件
—支持Microsoft Windows 8、Windows 7、Vista、XP
—支持Mac OS 10。X
—支持多種Linux內核
物理

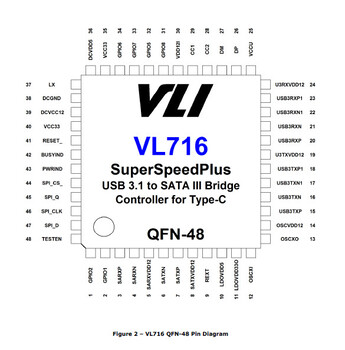

- QFN 48L綠色外包裝(6x6x0.85 mm)
認證
- USB-IF SuperSpeedPlus認證:待定

概述：

VIA Lab的VL716是一款、低功耗的單芯片USB 3.1到SATA 6Gb/s橋接控制器
與USB type-C連接器支持設計的新一代外部存儲設備連接
Hard Disk Drive (HDD)、SSD (Solid-State Drive)和ODD (Optical Disc Drive)。其內部集成
USB 3.1 PHY使VL716運行在USB SuperSpeedPlus，超級速度，高速，和全速
模式。支持USB大容量存儲類Bulk-Only Transport (BOT)，可以在基于VL716的設備上工作
Windows 8, Windows 7, Vista, XP, Mac OS X和各種Linux內核沒有額外的驅動程序。除了
大容量傳輸，VL716也支持USB連接SCSI協議(UASP)，允許大容量存儲
命令排隊和亂序數據傳輸，進一步提高讀寫性能。它的
集成的內部6Gb/s SATA主機控制器，可以與所有基于SATA的存儲設備工作，可以
自動接入SATA 6Gb/s、SATA 3Gb/s或SATA 1.5Gb/s。內置CC1/CC2電纜定位
檢測電路和兩組SuperSpeed USB信號引腳可本機支持USB type-C插座
無需任何額外成本即可實現插拔功能。
內置所有需要的線性和開關穩壓器，高度集成的VL716工作
單路USB 5V總線電源輸入，節省客戶BOM成本。push有6個GPIO引腳
按鈕，操作指示燈，設備斷電控制等特殊用途。SPI接口可以
支持外部flash進行固件升級或其他軟件增強。VL716可在
QFN 48L (6x6x0.85 mm)綠色包裝，適合小型外形設計，支持USB type-C
插座。
