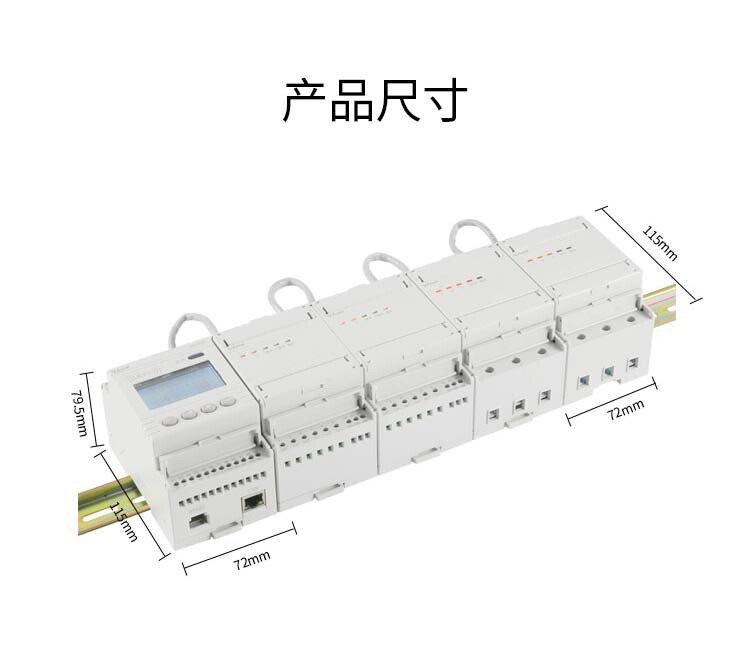

電能表應裝在室內通風干燥的地方，采用 35mm 標準導軌式安裝。主模塊及從模塊之間的連接方式均采用網線連接，連接網線需使用儀表自帶網線；當模塊中同時有三相和單相應用同時存在時，排列順序?yàn)椋髂K?三相直接接入模塊?單相直接接入模塊；

1.全電參量測量，LCD顯示，按鍵編程，脈沖輸出，LED報警；
2.采用標準35mm導軌式安裝；
3.預付費功能，時間控制功能，負載功率控制功能，可設置復費率；
4.具有紅外通訊，RS485接口，支持Modbus、DL/T645-07協議。
5.遠程抄表，遠程售電，能耗和報表查詢，遠程分合閘，短信報警等。

應用場景：
大型商業廣場，小型商場商鋪，小區物業
預付費電表電費收取，管控，欠費跳閘；提供后付費管理模塊；能耗分析模塊；
水表預付水費收取，管控，欠費關閥；
房租物業費收取，欠費拉閘；
公共區域電費分?jǐn)偸杖。?br /> 公共區域、變電所電表接入抄表、計量；
預付費+建筑能耗、分類分項能源計量一體化系統；
物業/地產集團集中財務管控，子物業單權限；
無線方案改造方便，調試簡單

8、訪問方式不受限
系統將可以通過PC瀏覽器或者平板訪問，隨時隨地監控商戶用電情況
9.提供冷熱表系統模塊
系統可接入冷熱表（暖表/能量表）進行抄表，提供相應的報表
10.水表預付費系統
提供與預付費電表相類似的所有用水相關功能，如遠程售水、水耗報表、遠程開關閥等，并與電表集成一體化系統
11、統一第三方API接口
提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。
12.房租物業費模塊
支持房租簽約，收取費用，并在房租不足時斷電。
13.多種儀表組網方式
電表可以通過有線連接網關上傳，也可以內置SIM卡直接上傳云端；電表和水表都支持新的物聯網NB-IOT網絡。
14.公攤電費和損耗電費收取
對于公共區域的照明和空調費用，系統可根據導入的費用在商戶電表中進行收取；也可以在系統中增加損耗電價進行區分

通信接口
ADF400L 系列主模塊多支持 3 路 RS485 通訊接口、1 路紅外接口、1 路 CE 以太網接口。
通信協議
本電能表 RS485 接口支持 MODBUS 協議、DLT645-2007 規約，以太網接口支持 MODBUS-TCP 協議。具體協議格式請參照相關協議標準，此處不再贅述。
MODBUS 通信地址說明
每個相鄰互感器接入用戶和三相用戶的地址間隔為 3，每個單相用戶的地址間隔為 1。假設表號為 1，有 4 戶互感器接入，4 戶三相直接接入，12 戶單相直接接入，則互感器接入用戶地址為 1、4、7、10，三相用戶地址為 13、16、19、22,單相用戶地址為 25、26、27、....36。表號可通過通訊設置，連接到同一總線上的表號不同，且表號的取值為（1、37 、73....）。

顯示說明
正常情況下，電能表上電后默認顯示剩余金額和用電量，如圖 1、圖 2、圖 3。另有刷卡顯示和按鍵顯示兩種模式。當電能表處于刷卡顯示模式并刷卡錯誤時，按鍵顯示無效。
