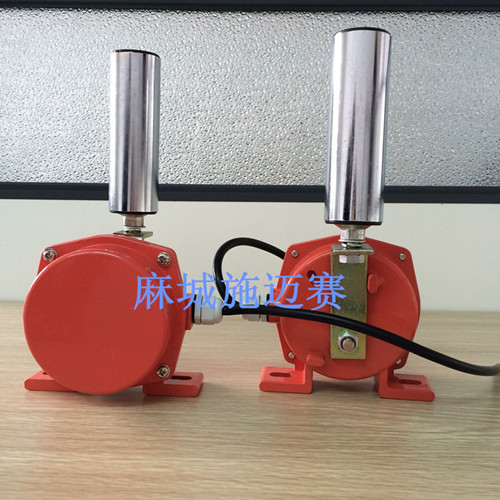

跑偏控制器FAK-B3400H/GX說明:

一、概述

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

二、技術參與

1， 使用環境條件

a 環境溫度-30~+50oC

b 相對濕度不大于85

2， 主要參數見下表

FAK-B3400H/GX 兩級跑偏開關

三、結構特點

1， 本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2， 外殼防護等級達IP65，可在惡劣環境中長期工作；

3， 機內采用行程開關，觸點容量大、動作靈敏、可靠。

四、工作原理 FAK-B3400H/GX 兩級跑偏開關

當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于1級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于2級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。

五、安裝調整

1， 將跑偏開關固定在支架上，然后安裝在膠帶機架上；

2， 立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;

3， 膠帶位于立輥下端1/3處；

4， 每100m膠帶可安裝跑偏開關3對（6臺）。
