一、本機概述；

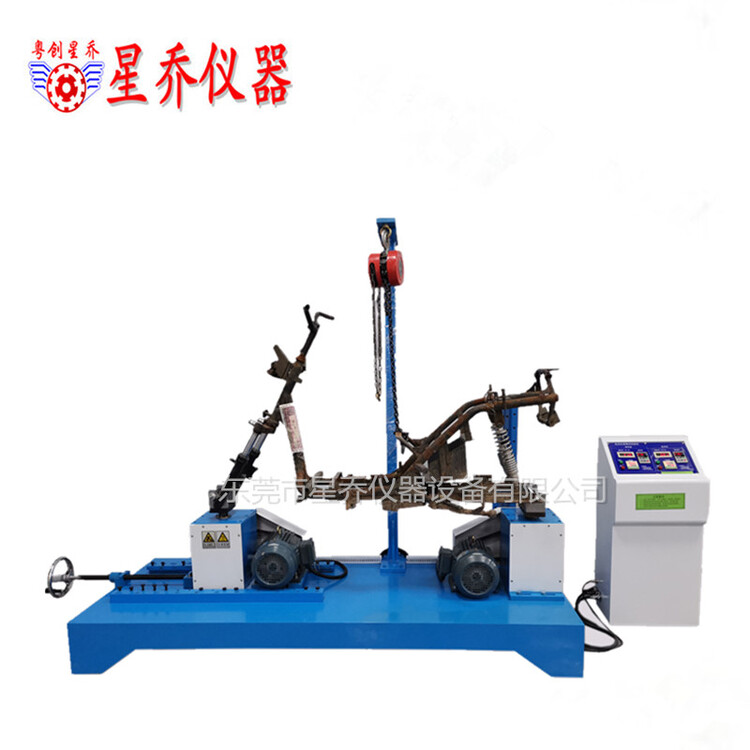

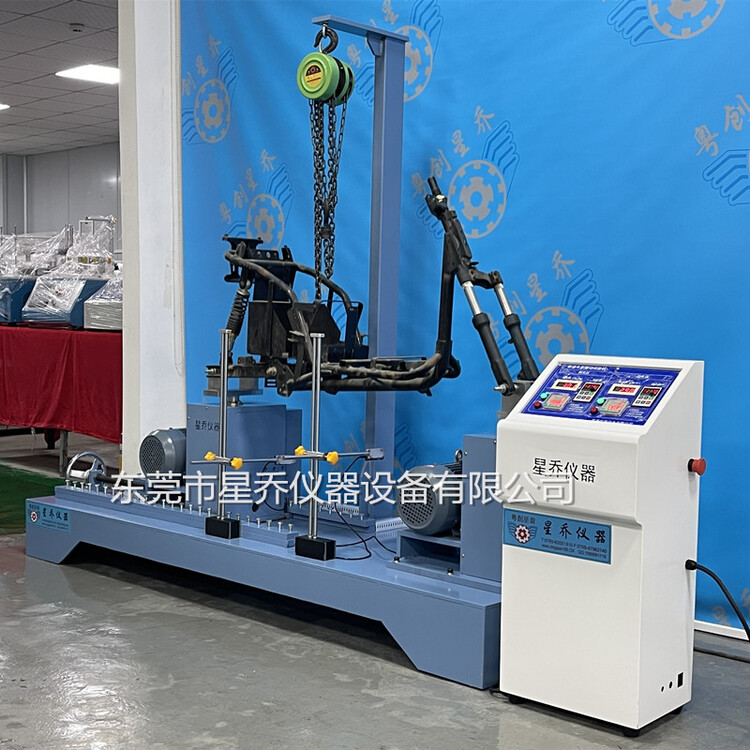

自行車前叉車架車把振動沖擊試驗機，參照標準設計制造，規范要求針對自行車前叉振動及后叉做振動疲勞測試視察前叉或后叉的破壞情況，如變形、斷裂等。車架振動試驗機用于車架/前叉組合件振動沖擊試驗，將裝入軸承的后叉端通過固定軸固定于測試臺上，完全模擬車架的原尺寸，在范圍內施加測試力,設定振動次數,觀察經試驗后車架的緊固情況

二、技術參數：

1、振動方式：采用雙邊振動測試

2、振動頻率：50-200次/分可調（或按客戶要求所定）

3、振幅：約25MM（固定）

4、傳動方式：交流馬達2HP（前后式振動為雙電機）

5、適用范圍：20″-28″車架或47-63CM

6、控制方式：雙邊均為馬達控制振動（前后式振動為雙電機）

7、外型尺寸(L*W*H)：約2800*1000*2000mm

8、重量：約1300kg

9、車把砝碼： 200N 或

10、分辨率：O.1 N

11、計數誤差：1％F.S

12、速度誤差：1％F.S

13、工作電源：A C 380V50HZ

14、外形尺寸：約2020 * 815 *1750mm

15、軸距調節距離是850-1400mm可調節

三、車架振動試驗機優點；

1、動力源：進口精密變頻馬達。

2、測試次數：任意可設。

3、計數器：0-999,999次任意設定,自動顯示試驗進程,自動保留測試結果。

4、停機：達到次數或試件中途損壞,自動停機,并保留試驗次數。

5、微動開關：附有安全微動開關,測試物損壞時,自動停機設施。

6、機座：采用鋼構特別設計,適用于各種尺寸、形狀的車架,是種多功能測試臺。

7、水平腳：前后左右有水平調整腳,可調水平。

四、車架振動試驗機結構；

車架振動試驗機由機架、夾緊及調節裝置、采集器及控制器測試附件組成，采用傳感器和控制器做為主要器件，具有較高的精度和穩定性，使用快速穿式變換負荷量，可試驗在不同負荷量時的產品性能，外觀采用靜電噴塑,電鍍硬鉻處理，美觀。

五、車架振動試驗機操作規程；

1、將產品固定在測試冶具上。

2、機械通電，總電源開機，進入參數設置模式。

3、按測試要求設定所需值。

4、按啟動機械進行實驗，到達所需值，機械自動停機。

六、車架振動試驗機注意事項；

1、在準備測試之前請確保電源是否插對或接好。

2、在測試之前，確保產品是否安裝固定好。

3、機械傳動部位定期保養。

4、在測試完成后，確保電源是否關閉。

5、機臺嚴禁用副腐蝕液體物去擦，選擇用防銹油。

6、本試驗機專人，測試過程中，機臺嚴禁敲打嚴禁站人。

7、機械要接地。
