機房環境綜合監控系統

數據中心動力環境綜合監控系統綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感器技術，實現對機房?jī)?nèi)電源、空調、蓄電池、配電屏等多種動力設備和溫濕度、水浸等環境中各種參數的遙測、遙信和遙控，實時監測其運行參數，診斷和處理故障，記錄和分析相關數據。

機房動力環境監控系統已經發展成為一個集安防系統、通風節能系統、電能管理系統、智能門禁、實時動態視頻監控、防盜等綜合性監控系統，并在向監控信息云處理和物聯網方向發展。

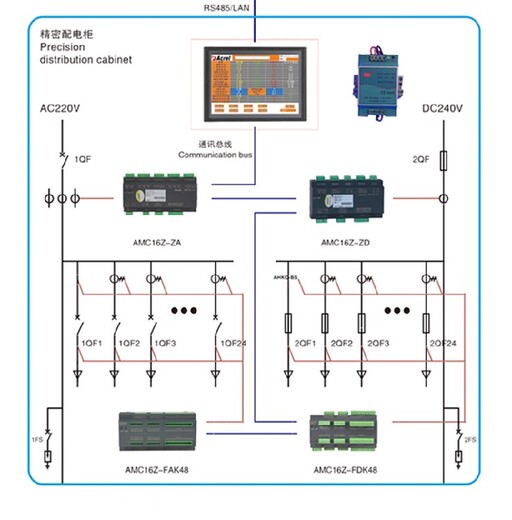

◆ 系統組網

根據用戶的不同、組網方式不同以及機房監控對象不同，可以使用不同的數據采集設備、傳輸組網設備、傳感器以滿足用戶個性化需求。

產品選型
人機界面觸摸屏
ATP007kt，ATP010kt
7寸/10寸觸摸屏，實時監測并顯示配電單元的電壓、電流、功率、電能、電能質量、開關狀態、波形曲線等，也可以對監控模塊報警、通訊等參數配置，2路RS485，1路以太網接口，可以通過該接口上傳動環監控。
交流進線監控模塊
AMC16Z-ZA
導軌式安裝，測量隔離的兩個三相回路的電力參數，6DI2DO，2路漏電、1路溫濕度測量，具備DC24V輸出給出線模塊和觸摸屏供電；支持RS485通訊（Modbus協議）。
交流出線監控模塊
AMC16Z-FAK24，AMC16Z-FAK48
導軌式安裝，測量16個三相或者48個單相交流回路的電力參數，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
交流出線互感器
AKH-0.66W
電流變比：100A/50mA
直流進線監控模塊
AMV16Z-ZD
導軌式安裝，測量隔離的兩個直流回路的電力參數，6DI2DO、1路溫濕度測量，具備DC24V輸出給出線模塊和觸摸屏供電；支持RS485通訊（Modbus協議）。
直流出線監控模塊
AMC16Z-FDK24，AMC16Z-FDK48
導軌式安裝，測量出線48個直流回路的電力參數，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流進線絕緣監測模塊
AMC16Z-ZJY
導軌式安裝，測量隔離的兩個直流回路的正負母線對地絕緣電阻，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流出線絕緣監測模塊
AMC16Z-FJY
導軌式安裝，測量出線24個直流回路的正負母線對地絕緣電阻，DC24V供電（可由進線模塊供電）；支持RS485通訊（Modbus協議）。
直流出線霍爾傳感器
AHKC-BS
電流變比：100A/5V

對數據中心配電系統進行實時監控，包括市電進線、柴發運行狀態、油箱油位、變壓器、中低開關柜電氣參數等；
提供多路市電和柴油發電機的快速切換邏輯和自動/遠程操作，避免長時間斷電；
監測中低壓配電回路接點溫度，包括斷路器觸頭或觸臂、母排、線纜連接處等，保障用電安全；
數據中心IT設備、UPS等設備產生諧波較大，對無功補償和諧波治理有一定要求，提高用能效率；
對大型UPS運行狀態、蓄電池溫度、電壓、電流、內阻、進行監測，對蓄電池室可燃?xì)怏w濃度監測和報警并啟動排風；
監測精密空調運行狀況，監測機房?jī)?nèi)部溫濕度、浸水積水、煙霧、視頻、門禁狀態；
分項統計總能耗、空調照明能耗、IT能耗（列頭柜/母線槽）等，計算能效PUE值，提供用能調整依據；
對數據中心消防設備電源回路進行監測和異常報警，并聯動防火門、應急照明及疏散指示系統；
監控軟件采用B/S架構，全面接入以上監測數據，通過瀏覽器、手機APP或短信等方式提供數據監測和異常報警，并可通過系統發布維保、巡檢及搶修派工任務。
