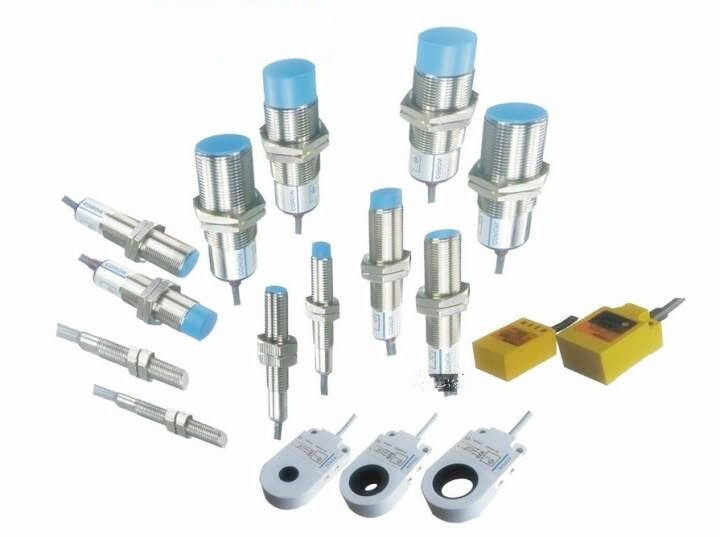

圓柱形接近開關TL10-30A3PF是一種用于工業自動化控制系統中以實現檢測、控制并與輸出環節全盤無觸點化的新型開關元件。當開關接近某一物體時即發出感應信號。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。 用以檢測各種金屬體，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大,急電特性好，工作穩定可靠，使用壽命長等優點。

接近開關使用說明：

    把接近開關串聯入控制聯路即可，通過PLC控制，具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。

技術參數：
額定工作距離:Mm

安裝方式:齊平、非齊平
輸出功能:常開、常閉

輸出類型:DC、PNP、NPN
電源電壓:10...30VDC、20…250VAC/VDC、5…60VDC

額定電流:≤200mA、≤300mA
接線方式:2米電纜、M12連接器

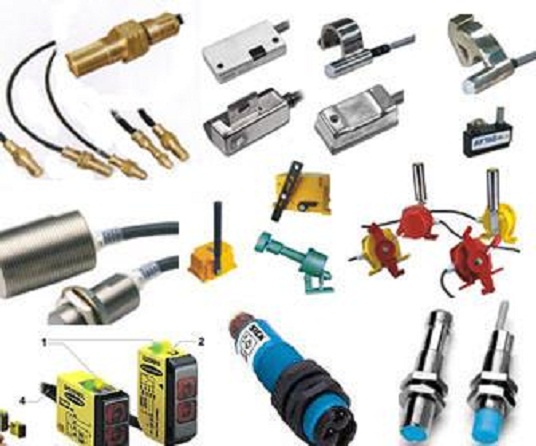

    接近開關按其外型形狀可分為園柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。
    接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。

    接近開關性能穩定，尾部有靈敏度調整器，根據大小可以有效調整距離。穩定性高，檢測距離較長。小巧，，特別適用于半導體、微電子、精密機械等行業。抗強沖擊、耐壓耐腐蝕的金屬應面接近開關，采用不銹鋼一體化封技術，在許多防碰機械及惡劣環境下依然能穩定可靠使用。
特長:
1、由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。
2、由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。
3、與光檢測方式不同，適合在水和油等環境下使用，而且檢測時幾乎不受檢測對象的污漬和油、水等的影響。此外，還包括特氟龍外殼型及耐藥品良好的產品。
4、與接觸式開關相比，可實現高速響應
5、能對應廣泛的溫度范圍
6、不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面顏色等的影響

7、與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感應型、靜電容量型在內，傳感器之間相互影響。因此，對于傳感器的設置，需要考慮相互干擾。此外，在感應型中，需要考慮周圍金屬的影響，而在靜電容量型中則需考慮周圍物體的影響。

接近開關的主要功能：

    檢驗距離檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的停止位置，閥門的開或關位置；檢測氣缸或液壓缸內的活塞移動位置。
