GRZL-PT-B-B1000-35縱向防撕裂檢測裝置工作原理

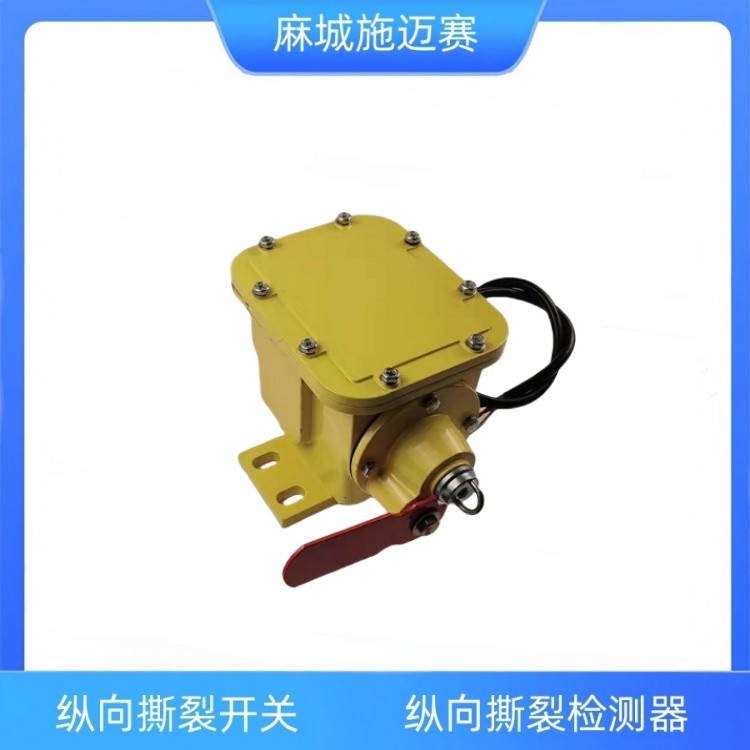

      撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形成了一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時、即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手炳往下按，使機內的凸輪軸復位待開機。

GRZL-PT-B-B1000-35縱向防撕裂檢測裝置的選型與安裝
撕裂開關是檢測輸送帶縱向撕裂并報警的一種保護裝置，可用于在輸送 帶發生撕裂時自動觸發緊急停機。 大部分撕裂發生在輸送帶尾部落料斗 出口，由于物料中的大塊硬物卡在落料斗出口而刮傷甚至刮穿輸送帶，有些撕裂的發生常常是由于輸送帶支架和托輥變形等原因造成的。 按照不同的檢測手段和工作原理劃分， 有安裝于輸送帶下方的光電式和導電 橡膠式撕裂開關；有安裝于輸送帶下方的拉線式開關；有安裝于輸送帶 尾部落料斗出口的擋板式撕裂開關；此外，還有振動感應式撕裂開關等等。
選型原則及注意事項：
(1) 皮帶撕裂大部分發生在落料斗出口處，比較有效的檢測手段是選擇活動擋板式的撕裂開關安裝在落料斗出口處。 活動擋板式的撕裂開關的優點是可以在時間甚至在撕裂發生前就可以檢測并報警； 缺點是只 能檢測由于物料中的大尺寸硬物可能造成的撕裂，并且安裝維護麻煩、容易卡堵。
(2) 對于皮帶接頭較多、脫皮較多的皮帶機，不宜選擇下托式的撕裂檢測開關。皮帶機上翹起的脫皮可能會造成開關誤動。
(3) 選擇在短時間擾動下可以自動復位的產品，過濾掉非撕裂擾動。由 于輸煤系統現場環境復雜、物料中的雜物多、皮帶上常常會有脫皮現象 等等，選擇可以在短時間擾動下自動復位的產品，能夠避免不必要的保護停機。
GRZL-PT-B-B1000-35縱向防撕裂檢測裝置安裝方法及注意事項：
(1) 活動擋板式撕裂開關的活動擋板應該進行耐磨處理，并應該做到便于拆卸更換。
(2) 下托式的撕裂檢測開關的鋼絲繩或者導電橡膠管等檢測部分應該和 皮帶保持合理的安裝距離，既要能夠檢測到撕裂發生，又要避免距離太近時皮帶晃動引起的誤動。

GRZL-PT-B-B1000-35縱向防撕裂檢測裝置安裝與調試

　　·撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。

　　·掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
　　·收緊雙方支架中間孔內的攔索然后扣死索扣。
　　·攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
　　·膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。
