ATE200安裝方法
ATE200表帶式無線測溫傳感器適用于斷路器動觸頭、靜觸頭、電纜接頭、母排等處。
表帶式無線溫度傳感器結構說明:
1 無線溫度傳感器主體，測溫探頭在背面The core of wireless temperature sensor ATE200, temperature measuring probe is on the other side
2 表帶及鎖扣
3 電池開關
將傳感器主體固定在安裝位置，將表帶繞過安裝母排或者觸頭穿過表帶，表收緊，后將表帶尾用鎖扣鎖緊。表帶過長可以剪掉多余部分，表帶過短可以聯系我司增訂。安裝前打開電池開關，電源指示燈閃爍兩次。

ATE400安裝方法
ATE400迷你型無線溫度傳感器適用于動觸頭，母排，電纜，母排、電纜搭接處等多種場合。
迷你型無源無線溫度傳感器結構說明：
1 溫度傳感器主體
2 合金底座，與溫度探頭接觸
3 鎖扣，用于固定合金片
4 取電合金片，用于感應取電
5 硅膠墊片，用于支撐合金片
6 合金片安裝孔，用于安裝合金片
取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。

無線溫度收發器
與ATE系列無線測溫傳感器配套使用的無線溫度收發器ATC450-C，可以采用導軌（DIN35mm）安裝方式，也可以使用螺栓固定方式。與ATE系列無線測溫傳感器配套使用的無線溫度收發器ATC600，可以采用導軌（DIN35mm）安裝方式。

ATE100安裝方法
ATE100螺栓式無線測溫傳感器適用于電纜與母排搭接處，電纜與隔離刀閘搭接處。
ATE100螺栓式無線溫度傳感器結構說明：
1 無線溫度傳感器主體
2 測溫部位
3 電池開關
拆下安裝位置搭接處的螺絲，將傳感器固定在安裝位置，對準合金底板的開孔，然后旋緊螺絲固定，安裝前打開電池開關，電源指示燈閃爍兩次。

開關柜常用溫度監測方式對比
無線測溫技術在開關柜內的應用具有十分明顯的優勢，通過將溫度傳感器直接安裝于需要測量溫度的關鍵部分，之后通過溫度傳感器獲取實時溫度以及其他工作狀態信息，通過無線信號進行傳遞，同時實現數據的采集與存儲。根據溫度信息變化標準進行檢測，一旦發生問題，可以及時有效地進行報警，避免重大安全事故的發生。與此同時，通過對溫度變化情況進行對比分析，可以形成相關報表，以便更好地對開關柜的運行情況進行監測。一方面可以解決開關柜內空間狹小的問題，更好地安裝其他設備元件；另一方面可以提高監測準確度，彌補人工操作的不足，減少人工巡視工作量，降低運維成本，對溫度異常情況進行更為及時的監測，避免安全事故的發生。

3.7 開關柜無線測溫技術發展前景
當前，隨著我國科技水平的迅速提升，無線測溫技術的研制與應用越來越多地引起國內外學者的關注，同時也推動了電力企業對其進行更為廣泛的研究與開發，目前已有多種在線檢測系統應用于開關柜的溫度檢測中。無線測溫系統的應用大多針對開關柜中的關鍵部分，對其進行溫度的實時檢測與長期監測，避免發生溫度過高現象，同時對其工作狀態進行監測，避免發生重大安全事故。
通常情況下，無線測溫技術在開關柜中的應用具有很大的優勢，其緊湊小巧的結構設計對開關柜原設計的影響非常小，因此安裝方便且施工成本低；其簡單的結構又降低了制造成本，因而可以大規模、廣泛地應用于開關柜中；另外，其可靠的監測性能進一步提升了其應用前景。電網安全運行是一個系統工作，需要各個環節緊密配合，做好權責分工。同時，電網安全又是社會生產、人們生活與工作得以順利進行的基礎，對國民經濟的穩定發展起著不可忽視的影響，因此，提升開關柜的運行穩定性，確保用電、供電安全是電力行業首要考慮的關鍵問題。由此可見，開關柜無線測溫技術的研制與應用具有十分廣泛的前景。

安科瑞溫度在線監測系統
電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸 電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。
Acrel-2000T無線測溫監控系統通過RS 485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

系統功能
測溫系統主機Acrel-2000T安裝于值班監控室，可以遠程監視系統內所有開關設備運行溫度狀態。系統具有以下主要功能：
1）溫度顯示：顯示配電系統內每個測溫點的實時值，也可實現電腦WEB/手機APP遠程查看數據。
2）溫度曲線：查看每個測溫點的溫度趨勢曲線。
3）運行報表：查詢及打印各測溫點時間的溫度數據。
4）實時告警：系統能夠對各測溫點異常溫度發出告警。系統具有實時語音報警功能，能夠對所有事件發出語音告警，告警方式有彈窗、語音告警等，還可以短信/APP推送告警消息，及時提醒值班人員。
5）歷史事件查詢：能夠溫度越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析等。
4.5系統硬件配置

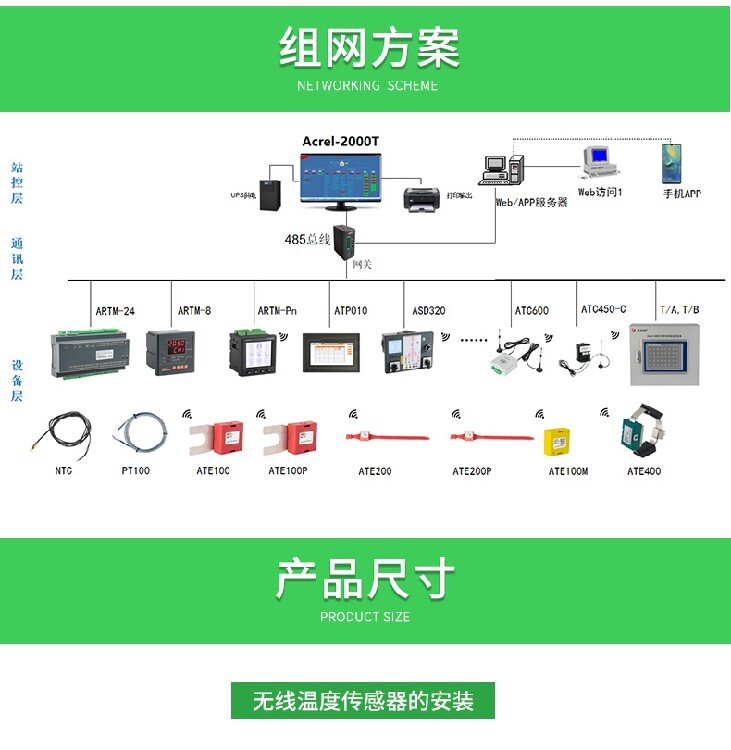

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元，通訊層的邊緣計算網關以及站控層的測溫系統主機組成，實現變配電系統關鍵電氣部位的溫度在線監測。

總結
開關柜內的導線連接處易發生溫升問題，影響因素是多方面的，這就要求相關電力單位做好無線測溫技術的研制與應用工作，供電可靠性，降低人工巡視成本，保障電力設備運行安全，大限度地避免安全事故的發生
