FZXS-11-33縱向撕裂檢測器用于皮帶出現撕裂、戮破、交結處損壞或者鋒利物吐出皮帶時，撕裂開關能給監視人員提供報警信號或關閉輸送機電源。

FZXS-11-33縱向撕裂檢測器的工作原理

 在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂 開關能給監視人員提供報警信號或 關掉輸送機。 撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€(xiàn)繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

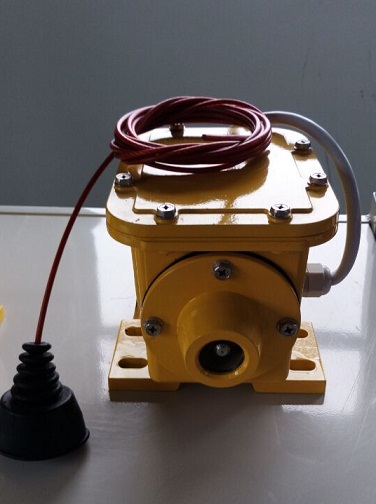

FZXS-11-33縱向撕裂檢測器

結構特點：

1.結構簡單牢固，不需要維護，可多次反復使用；

2.鑄鋁外殼帶動防護層；

 3.整體式蓋板，易于接線；
 4.作用力只需0.9KG即可觸發開關；
  5.與產品安裝尺寸一致；

技術參數：

  1.使用環境條件：環境溫度：-30℃～+50℃
  2.相對濕度：不小于85%
 3.觸點數量：2常開，2常閉
  4.觸點容量：AC380V/3A  220V/5A
  5.復位方式：手動
  6.動作力：0.9Kg
  7.重量：4Kg
  8.*大行程：10mm
 9.防護等級：IP65
  10.內部采用開關

使用與安裝：

  1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。
