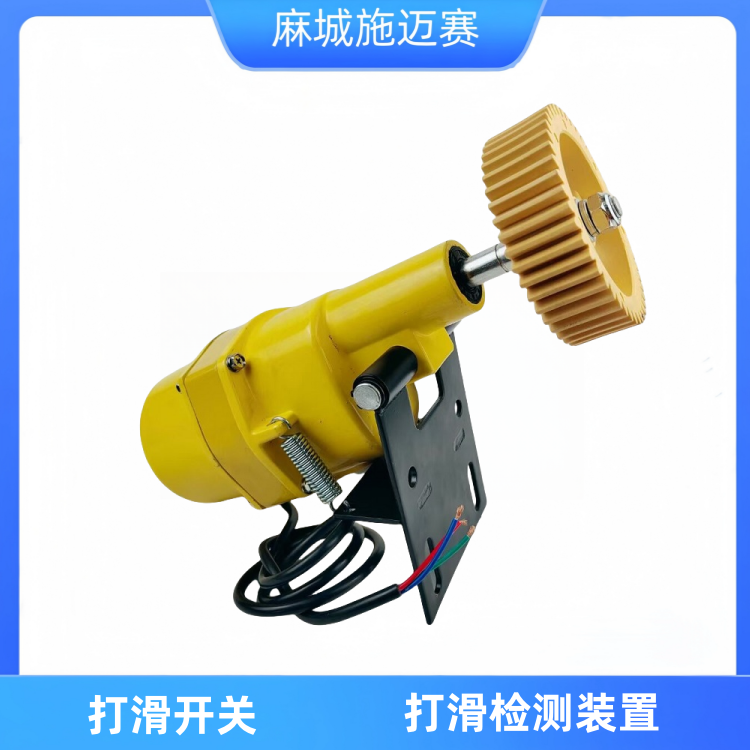

取料機打滑開關ZJHQ-DH04采用干接點對膠帶速度及其它旋轉裝置簡單通用的速度監測裝置。失速開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境下使用。

         取料機打滑開關ZJHQ-DH04用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。

　　取料機打滑開關ZJHQ-DH04具有性能穩定可靠、防塵、防震、防潮、體積小、壽命長，安裝方便等特點。廣泛應用于電廠、水泥廠、水泵廠、風機廠、煤炭、礦山、倉庫、石油化工、鋼鐵冶金、造紙廠等使用輸送設備的行業。

　　取料機打滑開關ZJHQ-DH04應用范圍

　　在實際使用的過程中，我們發現：經過不斷的完善，這種檢測裝置不僅可以用作膠帶打滑保護，還可以用來監測膠帶斷帶、過載、驅動裝置故障等，應用范圍非常廣。我們使用的帶式輸送機，由電機、液力偶合器、減速器、驅動滾筒、導向滾筒、膠帶等組成，并且有上給料系統。通過分析電機和速度傳感器的實時狀態，就可掌握膠帶的瞬時運行情況。

　　例如：如果電機啟動信號輸出后，電機運行信號和驅動、導向滾筒轉動信號沒有輸入，說明可能是電機電氣控制回路故障，應立即停機檢查；如果電機啟動信號輸出后，運行信號輸入，但驅動、導向滾筒轉動信號沒能輸入，那么可能是膠帶驅動裝置故障（電機故障、液力偶合器無液、減速器斷軸等），應停止上給料，檢查驅動裝置；如果電機運行信號、驅動滾筒轉動信號輸入，無導向滾筒轉動信號，那么膠帶可能打滑、斷帶，膠帶立即停止檢查；如果膠帶在輸送物料過程中，電機運行信號和驅動滾筒轉動信號輸入，導向滾筒轉動沒有輸入，那么膠帶除了可能打滑、斷帶外，還可能過載，應立即暫停上給料后，停機檢查。

　　可以看出，在膠帶系統中，特別是在PLC控制的多級給料運輸系統中，通過安裝在不同滾筒上各個特殊接近傳感器的信號以及PLC中與膠帶運行狀態相關的各種輸入輸出信號，再根據可能出現的各種膠帶故障情況編寫相應的閉鎖程序，就可對膠帶起到明顯的保護作用，能有效地防止重大事故的發生。

　　打滑開關用于對輸送機帶速進行檢測的新型裝置．對帶速進行實時檢測．已廣泛應用干輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

　　取料機打滑開關ZJHQ-DH04主要安裝在被傳動軸傍（皮帶機、提升機、斗提機、鏈?zhǔn)捷斔蜋C(jī)、皮帶秤、螺旋輸送機、研磨機、攪拌機、破碎機、泵、除塵器等轉動設備）常出現的（皮帶打滑、皮帶斷裂、堵轉、卡轉、超載慢轉、轉動鏈（帶）脫落，轉動軸斷裂等）故障均能有效及時處理，為企業預先做好維護的準備，減少事故隱患的發生，提高工廠效益！

　　取料機打滑開關ZJHQ-DH04工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。

　　取料機打滑開關ZJHQ-DH04安裝使用與接線

　　安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置在振動*小和膠帶抖動*小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
