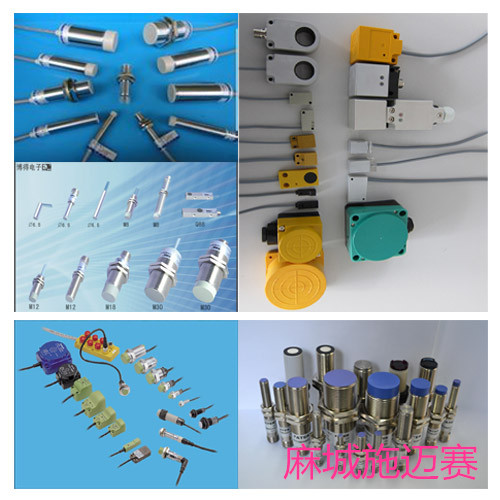

接近開關按其外型形狀可分為圓柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少生產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。

接近開關介紹
一、SN04-N,SN04-P（應用*廣）1.型號含義:SN---表示方形，04---表示感應距離4mm, N---表示輸出是NPN型，P---表示PNP型。
二、TL-Q5MC1/TLQM5B1。TL-Q5MC1為NPN型，TLQM5B1為PNP型。方形，感應距離5mm.
三、PL-05N/PL-05P感應距離5mm, PL-05N是NPN型，PL-05P是PNP型。
四、W-05N/W-05P扁形，上（側）面感應，感應距離5mm
五、LP-8N2C/LP-8P2C圓柱形，直徑8mm,感應距離2mm.
六、LP-12N4C/LP-12P4C圓柱形，直徑12mm,感應距離4mm
七、LP-18N8C/LP-18P8C圓柱形，直徑18mm,感應距離8mm.以上是直流三線電感式接近開關，供電為DC10~30v,均有NPN和PNP兩種輸出。標準導線長度是1.5米。負載能力:阻性負載≦100mA，感性負載≦50mA.
八、SN04-Y交流二線式方形接近開關，感應距離4mm,交流90~250V供電，
九、LP-12Y4C圓柱形交流二線式接近開關，直徑12mm,感應距離4mm,90~250vAC供電。
十、LP-18Y8C 圓柱形交流二線式接近開關，直徑18mm,感應距離8mm,90~250vAC供電。
十一、CP-18R8DN/CP-18R8DP 圓柱形電容式接近開關，感應距離8mm,可感應非金屬。

霍爾式接近開關的工作原理
當一塊金屬或半導體薄片垂直電流磁場,可以產生晶片的兩端的電位差,這一現象稱為霍爾效應。兩端與潛在價值稱為霍爾電壓U,其表達式。

U=K·I·B/d
適合霍爾系數K,我對當前在晶片,B的附加磁場磁感應強度(洛倫磁力Lorrentz),d是鋼板的厚度。
因此,霍爾效應的靈敏度高和磁感應強度和磁場成正比關系。霍爾效應原理圖這種活躍的磁電轉換設備大廳開關,它是基于霍爾效應原理,使用集成包裝和裝配過程,它可以很容易地將磁性輸入信號轉換成電信號在實踐中,同時與工業應用操作簡單和可靠性要求。
霍爾開關的輸入端特點是磁感應強度B,B值達到一定水平時(B1),大廳內開關觸發翻轉,霍爾開關狀態的輸出水平翻轉。常用的輸出晶體管輸出,和類似的NPN型和PNP型接近開關,常開、常閉,門閂式(雙極性),雙信號輸出。
霍爾開關沒有電擊,功耗低,壽命長,高響應頻率等,內部使用環氧樹脂涌入集成,所以它可以在各種惡劣環境和可靠的工作。霍爾開關可用于接近開關,壓力開關,儀表,等,是一種新型的電器配件。

接近開關接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示：
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。[3]
槽型光電開關接線

光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法只適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引起開關三極管工作點不正常，導致開關工作不可靠。
 接線說明

1.直流三線接近開關的三根線分別是：棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號
2.交流二線型開關：將負載和接近開關串聯后接在交流電源端。
