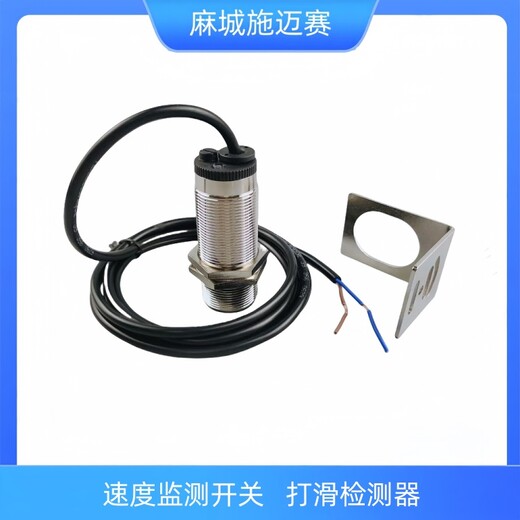

測速裝置-JZJ-1打滑速度開關主要用于皮帶輸送機、提升機、螺旋輸送機、研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈((帶))脫落等機械故障能及時處理，起到保護設備減少損失。

應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業的機械轉動裝置（皮帶機、提升機、斗提機、鏈式輸送機、皮帶秤、螺旋輸送機）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等故障均能有效及時處理，可起到、保護設備的作用。

測速裝置-JZJ-1打滑速度開關特點
1.結構簡單實用、性能
2.防塵、防震、防潮
3.體積小、重量輕、壽命長
4.跳脫時間可調
5.輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
6.有運行故障提示燈
7.，安裝方便，免維護
8.特別適用于環境惡劣的場所

工作原理
測速裝置-JZJ-1打滑速度開關安裝在被傳動軸旁，被傳動軸裝有檢測片(參見安裝示意圖)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝時間內(3~17秒)未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~18秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

皮帶輸送機六大保鏢使其運行更

皮帶輸送機保護裝置是在物送機工作中出現故障時能進行監測和報警的設備，可使輸送機系統、正常運行，預防機械部分的損壞保護操作人員的。此外還便于集中控制和提自動化水平，常見的保護和監測裝置如下：

（1）跑偏開關

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號，重度跑偏時延時動作，報警，自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。

（2）拉繩開關

拉繩開關是用于輸送機現場緊急事故停車的一種保護裝置，當緊急事故發生時，在現場任意處拉動繩索，均可以發出報警信號，然后自鎖、停機。拉繩開關一般每隔60m安裝在輸送機機架兩側。

（3）打滑檢測裝置

 打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。

（4）超速檢測裝置

超速檢測裝置用于輸送機下行運輸或下運輸送線工況。當輸送帶速度達到規定帶速的115%-125%時，報警并緊急停機。

（5）溜槽防堵開關

 溜槽防堵開關用于監測皮帶輸送機系統溜槽堵塞。當溜槽內形成堵塞時，自動報警并緊急停機。

（6）縱向撕裂保護裝置

縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。

不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖）通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備。

測速傳感器廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理

測速傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖一)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，速度傳感器;DB-CBSD30將接收不到檢測片的均勻間隔脈沖信號。在工藝時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

脈沖測速裝置-JZJ-1打滑速度檢測裝置

HFKLT2-Ⅱ帶安裝支架、大殼體、防塵、防水

跑偏開關HFKPT1-12-30

打滑檢測裝置DH-3 長型

堵漏開關LVG-S

脈沖測速裝置JZJ-1

雙向拉繩開關HFKLT2-Ⅱ

斗輪機懸臂皮帶測速開關BST-H3610B/W

斗輪機行走接近限位BHT-G3036W/J

斗輪機分料板、導料槽接近限位HBT-W3016B/G

采樣裝置接近開關AHT-B3068H/W

篩煤皮帶三通擋板限位BST-W1025H/3H

卸船機起升電機、小車電機制動器限位ABT-H1025B/2W

接近開關AHE-HT30W/G

接近開關DLK-ST15B/30HT

限位開關KSW-J30ABDK0

跑偏開關HSBG-V3930A2AS15自帶配220V轉24V電源指示

拉繩開關HSBG-V3931WDA1303自帶配220V轉24V電源指示

接近開關NPN型JDE-111AN6F三線感應距離15mm

非接觸式皮帶打滑檢測器KWDH-AS

吊掛式傾斜開關HDSC-QXKG  24V

方形堵煤開關PRF-100A1ACC5ZR不銹鋼304SS

跑偏開關\SBN-63D-FP5 24-380VAC/DC 兩開兩閉\不銹鋼

限位開關SR400G 電壓AC220V/380V，電流5A，外殼材質：鋁合金

行程開關MV7H330-11Y-M20 限位開關 位置控制開關

行程開關M3V4D330-11Y-M20雙輪限位開關 位置控制開關

縱向撕裂開關TMDB-100皮帶機保護裝置

撕裂傳感器YT-ZLB/FB-T4

行程開關SN8X-HRY-P6-接近開關

輸送帶縱向撕裂檢測器YTYSL-I JBT10937，接點容量450V10A,2NO,2NC

限位開關XNDQ-50T-A2

耐高溫接近開關KDR50-AD-LN

速度檢測儀YHDH-Z/C-SYJD帶智能屏幕顯示

接近開關GY25-FM330KPNL/TH(耐高溫，帶防水尾子，配線6米)

料流開關S02-L1-B

縱向撕裂裝置ZL-I-1400/35

縱向撕裂檢測開關ZL-B1800-35

防爆防堵開關SYLHXG-B-L/溜槽堵塞保護裝置

撕裂開關FSL-ZGL-800

磁性接近開關CXKG-30K直徑30mm/110VAC磁感應接近開關

防爆預警器SNKB120\AC220V

接近開關ZYD-D-A15 DC24V

數顯轉速開關ZSKG-L

電子數顯速度開關ZSKG-S  ZSKG-H速度開關

位置檢測開關EXL-ZK9Q3E

接近開關EXL-VNM1LA/24VDC直徑18㎜ 三線制

電感式接近開關R2XYRP-IN03J-XXPVB

接近開關GN-M1816-PT21-P15SR

聲光報警器JGRTC9
