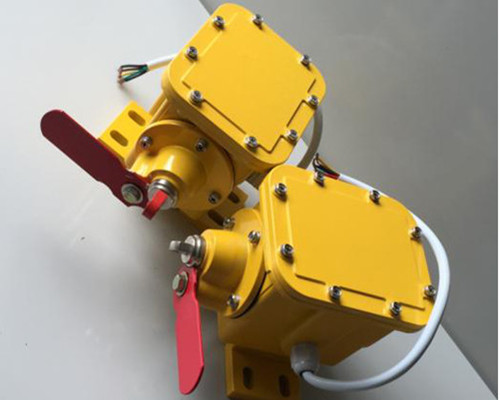

縱向撕裂檢測裝置HQSL-02GKH-A說明

撕裂開關是關為昂貴的皮帶提供可靠的保護，檢測器可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。

縱向撕裂檢測裝置HQSL-02GKH-A成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端yong久固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的檢測器的任何惡劣環境下工作。

縱向撕裂檢測裝置HQSL-02GKH-A特點：

結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與產品安裝尺寸一致。

縱向撕裂檢測裝置HQSL-02GKH-A安裝與使用：

隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的。撕裂檢測器安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩距皮帶下不表面足夠近的距離小于125px，以能夠檢測中間以及邊緣部位。

接線方式：

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌線色。

HQSL-20GSK縱向撕裂開關技術參數：

環境溫度：-30c-+75c

環境濕度：不大于85

觸點數量：常開2 常閉2

觸點數量：AC380V/3A 220V

復位方式：手動復位

動作力：0.9kg

重量：4kg

可靠性：10/次

內部采用元件

防護等級：IP65送溫暖
