差壓表原理： 基于感壓元件采用兩只相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生撓度，股支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。 當施加不同壓力(一般高壓端低壓端)時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動傳機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓。

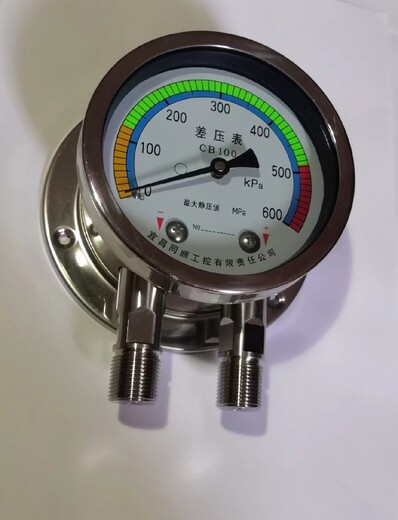

CB系列差壓表 差壓表用于燃燒過程中的空氣、煤氣比值控制及自動閥控制，以及醫療保健設備中的血壓和呼吸壓力監測。適用于測量同一壓力源或不同壓力源的非結晶和凝固、有或無腐蝕性的液體、氣體、蒸氣、等介質的壓力差值。

同順工控CB系列不銹鋼差壓表特點： ? 量程為三色段彩色表盤，便于就地觀察； ?表面玻璃為鋼化玻璃，安全可靠； ?外殼、接頭材質均為不銹鋼（標準為不銹鋼304，如需特殊注明要求）； ?鏈接螺紋標準型為M20X1.5； ?鏈接密封方式為端面密封墊壓緊密封； ?可測量?jī)煞N不同的壓力源，差壓表正負壓力腔室立密封；

工業型防過壓保護差壓表的內部設有過壓保護和反壓沖擊保護，避免管道中差壓值過高使儀表損壞，還可保護管道沖擊壓力產生的壓力不平衡，使儀表指針反打的現象。 12、儀表接頭的連接形式有徑向式（可直接與三閥組連接）、軸向式和斜式幾種，能夠適應不同用戶的配套安裝。 13、儀表的控制接點差壓磁阻式，通過磁力控制是其接點發生通和斷，以達到控制的目的。磁阻式接點不易燒結和通斷鮮明等優點。接點通斷穩定可靠

接頭標記：高壓接頭為“+”，低壓接頭為“－”；且使用中不要接反。 9、接線順序（差壓控制表）：1—電源正，2—電源負，3—控制點公共端，4—控制點常閉端，5—控制點常開端； 10、電源（差壓控制表）: 請選擇DC24V的電源。

導壓系統材料：1）、接頭：普鋼鍍鉻；不銹鋼OCr18Ni9(304);不銹鋼OOCr17Ni14Mo2(316L)任意選擇； 2）、膜片：不銹鋼OCr18Ni9(304)；不銹鋼OOCr17Ni14Mo2(316L)任意選擇； 3）、波座管：銅Cu；不銹鋼1Cr18Ni19T；不銹鋼316L； 4）、材料可按用戶要求定做； 7、正負接頭中心間距：60表面積的中心距為30mm；100表面積的中心距為45 mm；150表面積的中心距為60 mm； 8、接頭標記：高壓接頭為“+”，低壓接頭為“－”；且使用中不要接反。
