超聲波流量計是以 “時間速度差”為原理，測量圓管內液體流量的儀表。超聲波流量計可作非接觸測量，檢測件內無阻礙物，無可動部件，測量精度幾乎不受被測液體溫度、壓力、黏度、密度等參數的影響。
所以超聲波流量計適用于測量強腐蝕性、易燃易爆、大口徑或不易接觸測量的介質流量。
相對于電磁流量計，超聲波流量計可以測量純水等不導電液體，且外夾式安裝不會與被測液體接觸，避免了對流體的污染。可滿足食品、醫學、化學、生物等特殊要求。
超聲波流量計是以 “時間速度差”為原理，測量圓管內液體流量的儀表。超聲波流量計可作非接觸測量，檢測件內無阻礙物，無可動部件，測量精度幾乎不受被測液體溫度、壓力、黏度、密度等參數的影響。
所以超聲波流量計適用于測量強腐蝕性、易燃易爆、大口徑或不易接觸測量的介質流量。
相對于電磁流量計，超聲波流量計可以測量純水等不導電液體，且外夾式安裝不會與被測液體接觸，避免了對流體的污染。可滿足食品、醫學、化學、生物等特殊要求。

超聲波流量計的特點
超聲波流量計是一種非接觸式流量測量儀表，相對于傳統流量計而言，它主要具有一下特點:
①可作非接觸測量。 夾裝式超聲波流量計無需停流截管安裝，只要在管道外部安裝換能器即可，為無流動阻撓測量，無額外壓力損失，這是超聲波流量計在工業用流量儀表中具有的特優點。
②適用于大型圓形管道和矩形管道， 原理上不受管徑限制，通用性好，同一儀表可以測量不同管徑的管道流量，使用時不必嚴格考慮管材和壁厚，且其造價基本上與管徑無關，更適合于大管徑、大流量的場合。
③對介質幾乎無要求。只要能傳播聲波的流體皆可用超聲波流量計測量流量，
因而適用于多種流體，除了水、石油等常見流體外，尤其適用于其他方法不便測量的情況，例如高溫高壓、腐蝕性液體、高粘度液體或氣體等;而它可測量非導電性液體，在無阻撓流量測量方面是對電磁流量計的一種補充。

外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上新的、非常的大規模集成電路和的SMD貼裝焊接工藝生產而成。靈活多變的中文顯示主機滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
外夾式探頭安裝注意事項
a) 安裝時把預安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；
b) 超聲波信號電纜的屏蔽線可懸空不接，不要與正負極短路；
c)外夾探頭與管道的接觸部分及其四周要涂滿足夠的耦合劑，以利于超聲波信
號的傳輸；
d)捆綁傳感器時應將夾具固定在傳感器的中心部分，使之受力均勻，不易滑動；
注意事項
1．維修時不得改變本安電路和與本安電路有關的元器件的電器參數、規格和型號。
2．本產品不得隨意與其它未經聯檢的設備連接。
3．物位儀測量盲區為 1 米，從天線末端為基準。
4．RS485 通訊符合 modbus-RTU 協議。

工作原理
將流量計探頭與水流管道連接，當水流發生變化使流量計超聲波信號改變，流量計通過超聲波探頭測量單元轉換為模擬量，送信號處理單元，轉換為數字量輸出。
超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓點元件變?yōu)殡娔埽员惚O(jiān)測。發射換能器利用壓電元件的逆壓 電效應，而接收換能器則是利用壓電效應。
外夾式礦用超聲波流量計的優點
外夾式礦用超聲波流量計由轉換器和超聲波傳感器兩部分構成，超聲波流量計具有穩定性好、零點漂移小、測量精度高、量程比寬抗干擾性強等特點。易于安裝：外夾式流量計易于安裝且非常便攜，可節省工作時間和資源。
1.更少的維護時間，夾緊裝置不與被測材料接觸，也沒有活動部件，從而大大增加了使用壽命。它們也不受傳感器堆積的影響，可以在危險或腐蝕性材料上使用，而無需任何額外的預防措施。
2.方便校準：由于拆卸起來非常容易，因此可以相對快速地重新校準外夾式設備。這導致更低的維護成本和更可靠的測量。
3.無壓力損失：將儀表安裝在管壁的外部可消除在線測量中可能出現的壓力損失問題。
將流量計探頭與水流管道連接，當水流發生變化使流量計超聲波信號改變，流量計通過超聲波探頭測量單元轉換為模擬量，轉換為數字量輸出。

超聲波流量計測量原理
超聲波流量計采用時差式測量原理:一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，二個探頭同樣發射信號被個探頭接收到，由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q。
超聲波流量計可作非接觸測量，無需停流截管安裝，這是超聲波流量計所具有的特優點，因此可作移動性測量即便攜式，適用于管網流動狀況評估測定。安裝方便費用低且不影響正常生產。超聲波流量計為無流動阻擾測量，無額外壓力損失，可測量非導電性液體，是水廠和污水處理計量儀表，是對電磁流量計的一種補充。超聲波流量計的儀表系數可從實際測量管道及聲道幾何尺寸計算求得的，可采用干法標定。

礦用外夾式流量計井下污水6米8米量程流量傳感器 煤安防爆固定磁吸式

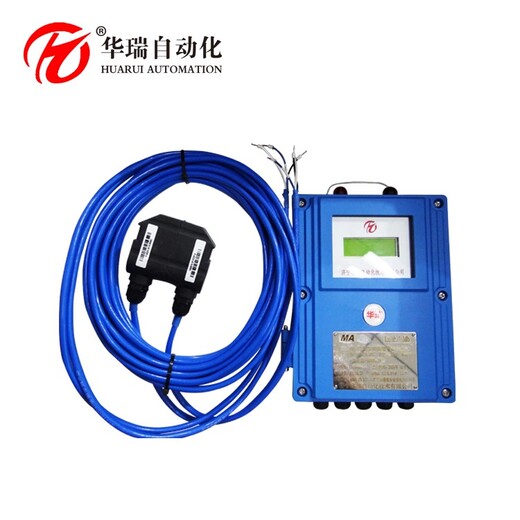

外夾式超聲波流量計是由壁掛式主機和外夾式傳感器兩部分組成。只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，真正實現了無損安裝。
流量計采用外夾安裝方式，不破壞原有管路，可適應大多數安裝場合，非人員經指導也可安裝，應用范圍廣，可計量大部分液體介質，數據可實現遠程傳輸，利用抄表平臺可遠程抄表，配合PT100熱量傳感器還可計量溫度和熱量。
超聲波流量計的分類
管段式
某些管道因材質疏、導聲不良，或者銹蝕嚴重，襯里和管道內空間有間隙等原因，導致超聲波信號衰減嚴重，用外貼式超聲波流量計無法正常測量，所以產生了管段式超聲波流量計。
管段式超聲波流量計 把換能器和測量管組成一體，解決了外貼式流量計在測量中的一個難題。而且測量精度也比其它超聲波流量計要高，但同時也犧牲了外貼式超聲波流量計不斷流安裝這一優點，要求切開管道安裝換能器。
插入式
插入式超聲波流量計 介于上述二者中間。在安裝上可以不斷流，利用工具在有水的管道上打孔，把換能器插入管道內，完成安裝。由于換能器在管道內，其信號的發射、接受只經過被測介質，而不經過管壁和襯里，所以其測量不受管質和管襯材料限制。
外貼式
外貼式超聲波流量計是生產早，用戶熟悉且應用廣泛的超聲波流量計，安裝換能器無需管道斷流，即貼即用，它充分體現了超聲波流量計安裝簡單、使用方便的特點。
