不銹鋼進口觸點跑偏開關YTY/KCP，兩級跑偏開關、位置開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。1級動作用于報警，2級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

1級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

2級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。

兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。

能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

使用條件:

1. 環境溫度:-40℃～＋60℃。

2. 相對濕度:不大于90％。

3. 大氣壓力:80～110kpa。

4. 海拔高度不超過2000m。

5. 使用壽命:開關動作10萬次。

6. 絕緣電壓:AC:1000V試驗1分鐘。

7. 觸點容量:≤AC380V≤3A

工作原理:

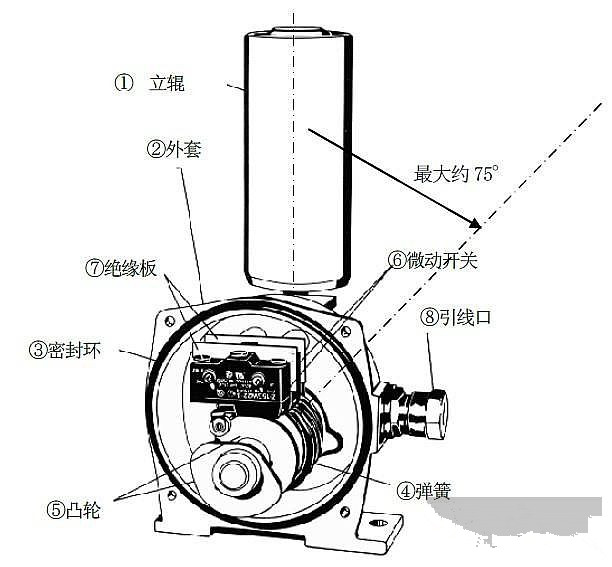

當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥自動復位。

安裝說明：

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離:建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是報警信號，3、4為常閉接點是二級停機信號。

注意事項：

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。
