ATE200安裝方法
ATE200表帶式無線測溫傳感器適用于斷路器動觸頭、靜觸頭、電纜接頭、母排等處。
表帶式無線溫度傳感器結構說明:
1 無線溫度傳感器主體，測溫探頭在背面The core of wireless temperature sensor ATE200, temperature measuring probe is on the other side
2 表帶及鎖扣
3 電池開關
將傳感器主體固定在安裝位置，將表帶繞過安裝母排或者觸頭穿過表帶，表收緊，后將表帶尾用鎖扣鎖緊。表帶過長可以剪掉多余部分，表帶過短可以聯系我司增訂。安裝前打開電池開關，電源指示燈閃爍兩次。

ATE400安裝方法
ATE400迷你型無線溫度傳感器適用于動觸頭，母排，電纜，母排、電纜搭接處等多種場合。
迷你型無源無線溫度傳感器結構說明：
1 溫度傳感器主體
2 合金底座，與溫度探頭接觸
3 鎖扣，用于固定合金片
4 取電合金片，用于感應取電
5 硅膠墊片，用于支撐合金片
6 合金片安裝孔，用于安裝合金片
取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。

ATE100M安裝方法
ATE100M磁吸式無線測溫傳感器適用于鐵質的電氣節點或設備表面。
磁吸式無線溫度傳感器ATE100M結構說明：
1 無線溫度傳感器主體
2 測溫部位
3 電池開關
直接吸附在鐵質測溫點處，安裝前打開電池開關，電源指示燈閃爍兩次。

開關柜常用溫度監測方式對比
無線測溫技術在開關柜內的應用具有十分明顯的優勢，通過將溫度傳感器直接安裝于需要測量溫度的關鍵部分，之后通過溫度傳感器獲取實時溫度以及其他工作狀態信息，通過無線信號進行傳遞，同時實現數據的采集與存儲。根據溫度信息變化標準進行檢測，一旦發生問題，可以及時有效地進行報警，避免重大安全事故的發生。與此同時，通過對溫度變化情況進行對比分析，可以形成相關報表，以便更好地對開關柜的運行情況進行監測。一方面可以解決開關柜內空間狹小的問題，更好地安裝其他設備元件；另一方面可以提高監測準確度，彌補人工操作的不足，減少人工巡視工作量，降低運維成本，對溫度異常情況進行更為及時的監測，避免安全事故的發生。

3.4 無線測溫技術與光纖測溫方法比較
光纖測溫方法通過將溫度傳感器檢測到的信號經光纖傳遞到測溫設備上，確保了溫度測量的準確性并避免了導電的問題。然而開關柜內空間狹小，并且設備元件復雜，線路多，這就給光纖的安置帶來了大的難度，同時光纖易受到環境的影響而發生斷裂，并且不耐高溫，都給其應用帶來了一定的挑戰。與之相比，無線測溫技術的應用可大限度地減少線路的布置，可以更好地對開關柜內的空間進行應用。

3.6 開關柜無線測溫技術特點

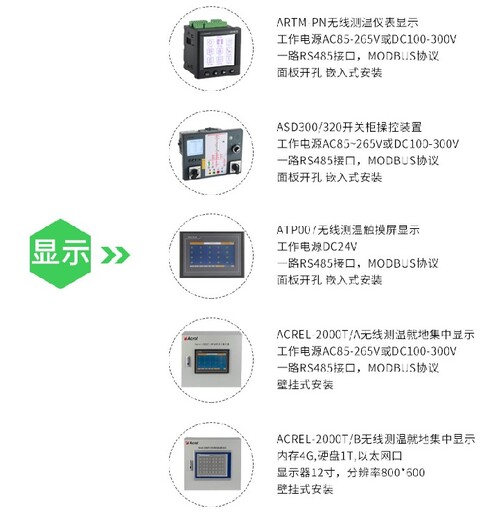

短距離無線通信技術主要包括藍牙、紅外數據傳輸以及無線局域網。無線溫度傳感器采用的何種短距離無線通信技術，需要各電力單位在實際應用中根據經濟性、可靠性要求等因素選擇。無線測溫系統通常由溫度傳感器、顯示器以及監測預警平臺組成，通過將無線溫度傳感器測量的溫度轉變為數字信號，經過無線發射接收模塊傳遞到溫度顯示器和監測預警平臺，后臺監測設備根據信息進行實時監測，一旦發生溫度超過預設溫度的情況，就及時進行預警，發出警報?？傊?，無線測溫系統具有如下特點。
由于安裝方式立，絕緣性好，可以大限度地避免大電流、高電壓對其造成的影響，因此對開關柜的安全運行沒有影響；可以直接測量開關柜內元件溫度，且溫度傳感器精度高，因此可以更加準確地測量開關柜內溫度變化情況；由于無線測溫裝置結構簡單，易于安裝，靈活性高，因此可以依據工程實際增加
監測點的數量，進一步增加了開關柜運行的可靠性；由于無線測溫系統研制工作起步較早，因此具有優良的操作平臺，且操作簡單，各功能的模塊化設計也方便了與其他裝置的連接，同時融入大數據平臺，可以更好地對溫度變化情況進行匯總收集，以便更好地對開關柜的性能進行升級優化，因此具有很好的推廣價值；由于無線測溫系統體積較小，因此運行功耗較低，在確保溫度監測水平可靠的前提下，可以更好地延長開關柜的使用壽命。
除此之外，針對開關柜內空間狹小、易發生溫現象的特點，在安裝無線測溫設備時需注意以下幾點：一是在安裝溫度傳感器時需選擇容易發生溫度變化的部分，比如，觸電或接頭位置；二是在安裝過程中要避免影響其他設備的正常工作，安全距離；三是在安裝溫度接收儀時也要根據現場實際情況采用掛壁式或嵌入式，確保開關柜的供電可靠性。
