安科瑞公司 AMC16Z和AMC100系列交流精密配電監控模塊是針對于數據中心服務器電源管理設計的測量裝置。該裝置設計小巧，能夠對進出線的全電參量參數、輸入輸出開關及防雷器狀態等實時監測， 所有測量通道的告警閾值均可單設定，出現越限事件立即觸發系統聲光告警，是在傳統儀表的體積上實現了監控回路的高度集成。

機房環境綜合監控系統

數據中心動力環境綜合監控系統綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感器技術，實現對機房內電源、空調、蓄電池、配電屏等多種動力設備和溫濕度、水浸等環境中各種參數的遙測、遙信和遙控，實時監測其運行參數，診斷和處理故障，記錄和分析相關數據。

機房動力環境監控系統已經發展成為一個集安防系統、通風節能系統、電能管理系統、智能門禁、實時動態視頻監控、防盜等綜合性監控系統，并在向監控信息云處理和物聯網方向發展。

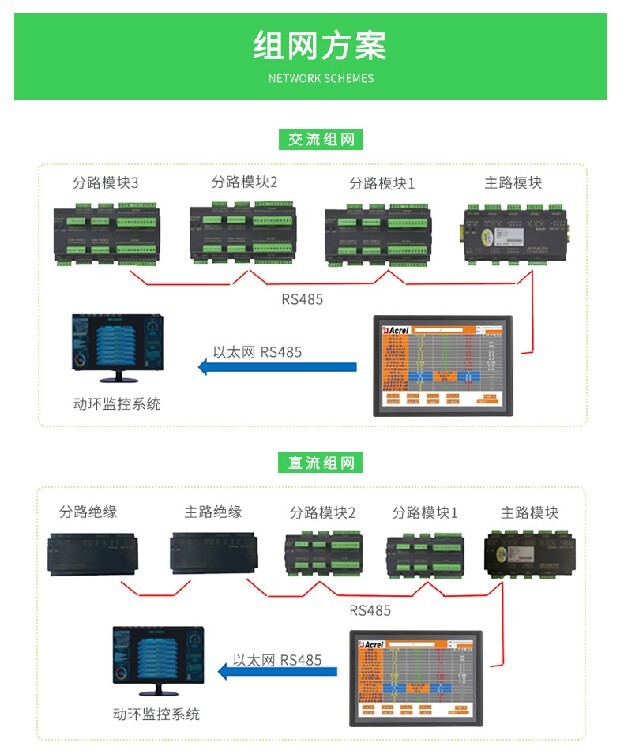

◆ 系統組網

根據用戶的不同、組網方式不同以及機房監控對象不同，可以使用不同的數據采集設備、傳輸組網設備、傳感器以滿足用戶個性化需求。

系統架構
AMC系列數據中心電源管理系統是針對數據機房末端設計的，能夠綜合采集所有能源數據的智能系統，為交直流電源配電柜提供準確的電參量信息，并可通過通訊將數據上傳到動環監控系統，實現對整個數據機房的實時監控和有效管理，為實現IDC提供可靠。

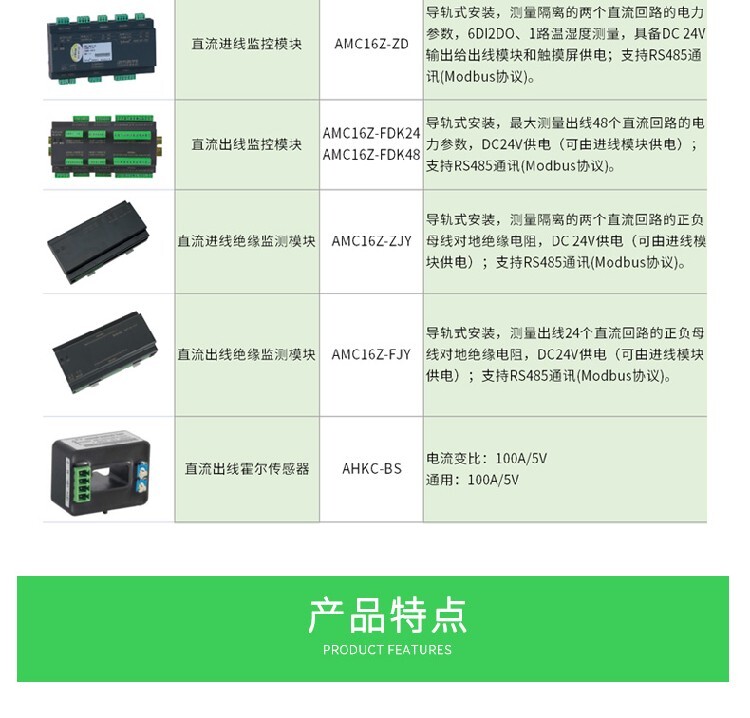

AMC配電監控解決方案是針對配電柜（列頭柜）的監控要求，設計開發一套完整的解決方案，包括交流、直流（DC-48V、DC240V、DC336V）系統，分為多回路采集模塊、互感器、觸摸顯示屏、附件等。

系統功能
進線和出線回路監測模塊立，實現2路進線及192路出線回路的電壓、電流、功率、電能、電能質量的監測，并通過人機界面觸摸屏進行數據的集中監控展現，同時可通過通訊接口將數據上傳至動環監控系統。

通過觸摸屏的 RS485 通訊接口將數據接入后臺監控系統，則要設置正確的通
訊地址，默認通訊地址為 1，波特率為 9600（不可更改），通訊地址的設定在參
數設置界面中，在“轉發數據地址”輸入框內，修改成相應的地址，然后點擊保
存設置，否則掉電后會恢復到默認地址 1。注意通訊數據格式為 9600.n.8.1。

以太網通訊（選配）
通過觸摸屏的以太網口通訊接口將數據接入后臺監控系統，則要正確設置網絡地址和端口號，注意觸摸屏的網絡地址設置可以在觸摸屏軟件的內部管理界面進行設置。網絡通訊的端口號為 502，不可更改。
