產品簡介：
SL-GPR系列無線探地雷達是業內個具有無線傳輸功能的系統，采用軟件控制的全數字化設計，以的高速脈沖發射器和皮秒取樣技術為中心，實現了一般地質雷達的全部功能，并增加了如軟件可調采樣、無線非接觸測量、 標準IEEE802.11通訊協議、GPR參數自動設定、無線數據傳輸、硬件及軟件濾波、時變增益、軟件延時等功能， 天線主機一體化設計，低耗，使用簡單， 操作便捷。

　　核心用途：
工程地質勘察：用于查明工程區域內地下地質隱患如河堤、壩基的管涌探測，巖溶、塌陷、地下空洞、破碎帶等的信息，解決地質分層、地質與環境評價、建筑物質量檢測（檢測墻體裂縫、 空洞、鋼筋分布等），地基處理效果檢測等
地下隱蔽物、市政管線探測：用于城市建設過程中查明地下金屬或非金屬管線分布情況；地下人防工程探測 ，樁基工程中障礙物（大直徑孤石、 硂體探測），考古應用（利用地質雷達探測古 墓、古城墻、道路等遺址）
道路橋梁檢測：用于查明道路或橋梁選址過程中不良地質體調查，公路工程施工階段質量檢測，公路面層、基層、墊層、 路基各層位、公路軟弱層檢測，公路維護保養
隧道檢測：用于隧道預報、隧道工程質量檢測(隧道初襯、支護的厚度和二次襯砌的厚度、鋼筋分布等)

　　符合規范：
《水電水利工程物探規程》DL/T 5010-2005
《水電水利工程物探規程》DL/T 5010-2005
《電力工程物探技術規程》DL/T 5159-2012
《公路工程物探規程》JTG/T C22-2009
《公路工程物探規程》JTG/T C22-2009
《水下工程物探規程》DB34/T 2209-2014
《公路斷面探傷機結構層厚度探地雷達》JT/T 940-2014


　　主要特點：
1、主機與天線真正—體化設計，體積小、重量輕
2、雷達與筆記本電腦之間采用無線數據傳輸，單人即可操作
3、采集軟件自動識別天線型號，設置簡單
4、適應野外惡劣的工作環境

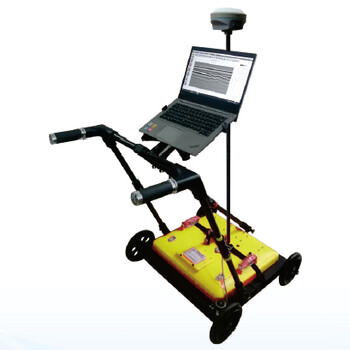

5、配備四輪定位推車，野外使用更方便


雙頻探地雷達(SL-GPR)標準模型測試效果圖

技術參數指標：
天線頻率 內置250MHz & 700MHz雙頻天線支持雙頻同時工作
通道個數 2通道主機大支持16通道
采樣點數 512, 1024, 2048, 4096、8192可調
采樣頻率 50K ~ 900KHz可調
掃描速率 6~480掃描／秒， 可選
A/D位數 16位
動態范圍 178dB
顯示方式 偽彩圖、堆積波形圖或灰度圖
采集方式 逐點測量、距離觸發測量、連續測量
GPR接口 可適配主流品牌GPS、RTK實現數據幀同步顯示
采集速度 大可達25Km/h
工作溫度 -30°C ~ 70°C
存儲溫度 -40°C ~ 80°C
系統功耗 15W
系統供電 錘電池12 V DC, 16.8 Ah
防護等級 IP65

應用實例
1.市政管線探測(250MHz& 700MHz雙頻天線)



2.某地供水管線探測(250MHz& 700MHz雙頻天線)


如上圖:淺部為高頻700MHz天線探測波形，可以展示淺部細節，下部為低頻
250MHz天線探測波形，低頻擴展了其探測深度。
