關鍵詞 |
拉線開關,拉繩控制器,雙向拉繩開關 |
面向地區 |
額定電壓 |
380v |

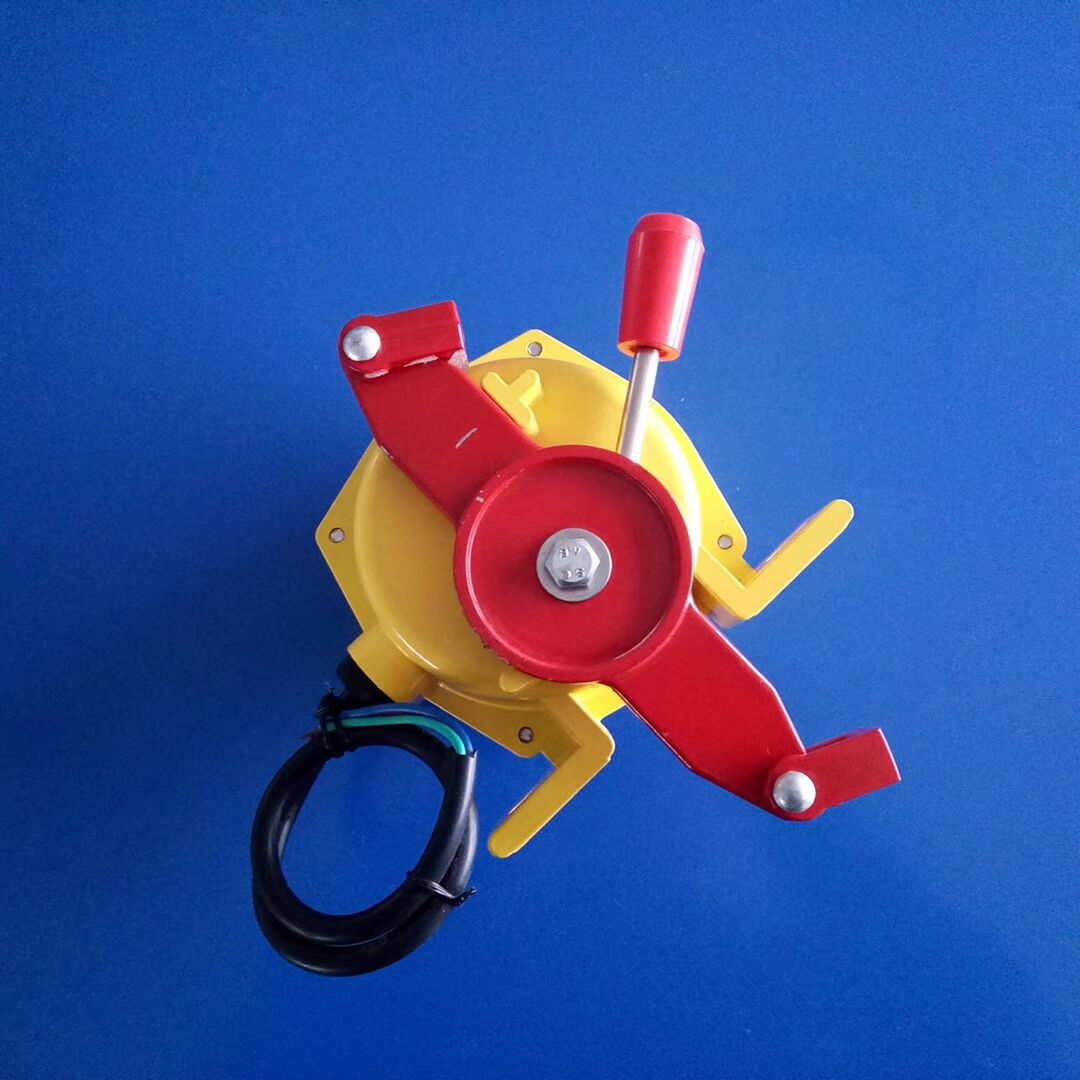

電廠輸煤帶拉繩開關DLX-ZX2/JC\IP67能及時有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制選用不銹鋼材質壓鑄而成，強度高，確保不生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。

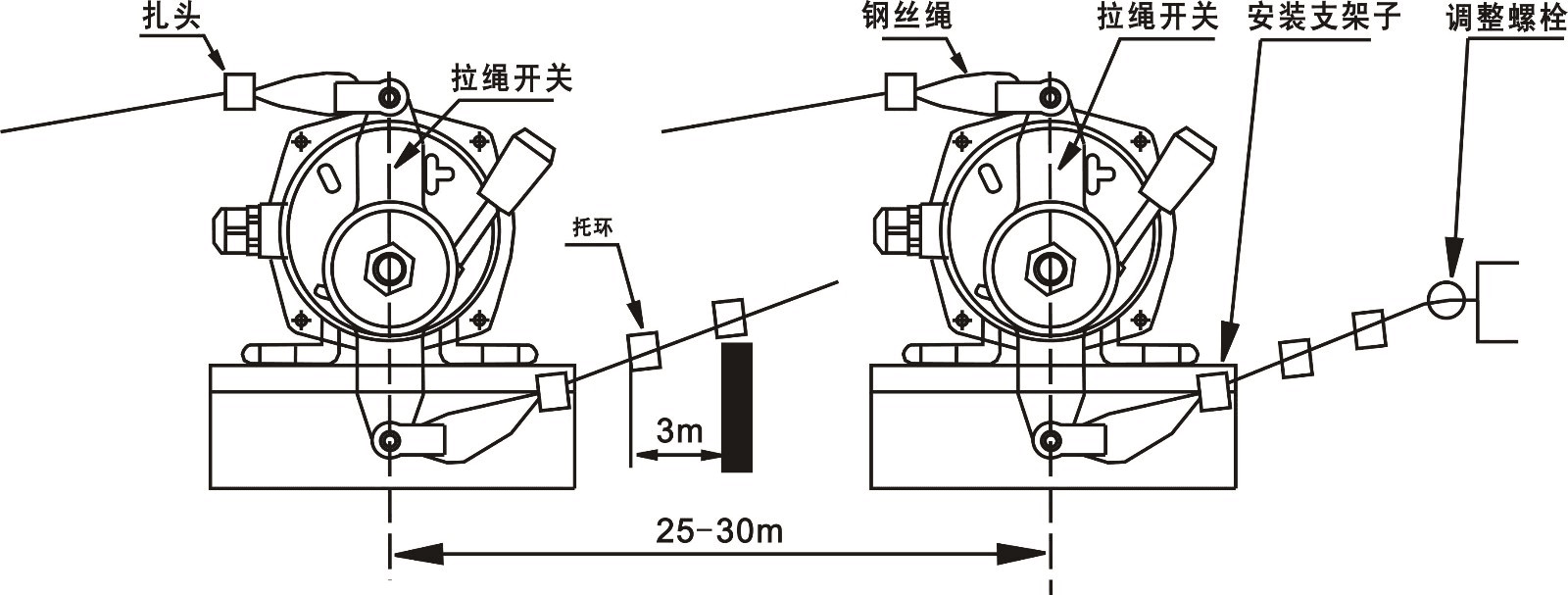

一、安裝方式：
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將開關固定在機架上。
2、一側的兩臺開關之間距離為 40m左右，采用直徑為Φ4的連接，松緊應適度。
3、為減小鋼絲繩自重對拉線開關啟動的影響，每隔3m在機架上裝一個，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
拉繩開關基本參數：
品牌：麻城施邁賽
防護等級 IP67
工作電壓：24V/220VAC/380VAC/450V±15%【AC/DC】
負載電流：≤1-1
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
輸出觸點：2常開2常閉，可選1常開1常閉
防護等級：IP67
殼體材料 鋁合金表面精工烤漆
傳動桿材質 不銹鋼
纜繩所需張力 49±10N(5±1kgf)
接點數 2
接點容量 220V/ 250V /380V/480V/AC 3A/
接線口 6~12mm電纜
適用溫度 -20℃~+60℃
使用壽命 500萬次

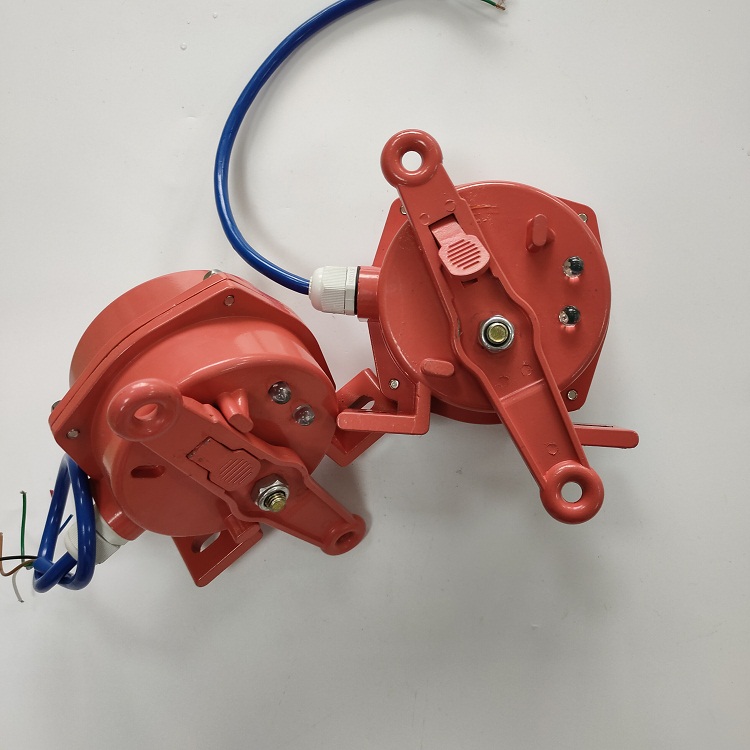

拉繩開關是用于帶式輸送機緊急停機的一種現場操作保護裝置。目前廣泛應用的拉繩開關一般為無源機械式雙向拉繩開關。
拉繩開關按照一定間隔（約40m）固定安裝于帶式輸送機兩側支架上，相互之間系上拉繩。緊急情況下，可以在帶式輸送機沿線任意位置拉動拉繩，觸發拉繩開關動作，實現緊急停機。
拉繩開關安裝方法及注意事項：
(1) 根據產品特性選擇合理的安裝間距、配置粗細合理的鋼絲繩，鋼絲繩的托架要求盡量光滑、托架間距不宜太長（托架間距一般應選擇在2~3m）。部分廠家聲稱其產品安裝間距可達100m
甚至更長，但實際工程中應盡量控制在50m之內，避免過長的拉繩由于自重過重、阻力過大，影響操作、影響開關的復位；拉繩并非越粗越好（一般鋼絲拉繩的直徑不必也不宜超過5mm
），應該與開關動作操動力大小匹配，事實上過粗過重的鋼絲拉繩會造成開關處于半動作狀態，不但容易誤動、而且容易造成開關機構元件勞損。
(2) 對于可以調節操動力的產品要合理整定動作靈敏度。調節操動力大小時，綜合考慮現場環境條件（如震動、戶外風吹等）以及皮帶傾斜坡度、開關的安裝間距、拉繩重量等因素。
(3) 鋼絲拉繩不宜過緊，防止輕微觸碰引起開關誤動。安裝時要考慮環境溫度變化對拉繩長度的影響。根據經驗，拉繩松緊度以側向拉開15~25cm的距離時觸發拉繩開關動作為宜。
(4) 應該在皮帶機雙側安裝拉繩開關。這是為了充分緊急操作的便利性，即是為了安全考慮。
(5) 選擇合適的安裝高度。主要應根據現場情況，盡量現場人員可以方便快速地觸動拉繩。
(6) 選擇合適的接線方式。拉繩開關通常都有常閉、常開接點各1個，一般使用常閉接點。由于拉繩開關數量較多，為了節省電纜，通常一條帶式輸送機所有拉繩開關的常閉接點串聯后接入帶式輸送機的分合閘控制回路；對于很長的帶式輸送機，有時采用將沿線拉繩開關分段分組接入的方式。
(7) 拉繩開關一定要接入皮帶機就地電氣控制回路，并盡量避免使用過多的中間繼電器來轉接信號，拉繩回路電源應該使用對應的皮帶機控制電源。這是確保拉繩開關能夠可靠停機的重要之一。
防爆行程開關XDT-N-1 AC220V 1A
兩級跑偏開關D2HFKP720-35
跑偏開關EXL-BPB12/30
雙向拉繩開關STKL-JEYT2-11
耐高溫磁性接近開關JKT21-F00A00G-20 500MA
二級跑偏開關HQPK-XBLPS
聲光報警器HQSJ-AFH-A18 AC220V
聲光報警器HQSJ-EHF-A28 AC220V
跑偏開關ELAW-20WSN
防強磁開關GA9-26600KT
防強磁接近開關GYH-26700KL
接近開關RWE120M-2XDX
耐高溫接近開關AY1-MQ1315NL1/VT DC24V
接近開關LJ24A3-8-Z/B1YK-DC24V,3線制NPN接線
防爆雙向拉繩開關BSLK-Z自動復位
DHJCQ HXY-ML5打滑檢測器
堵煤開關\HQZS-II
耐高溫接近開關CR-D10ECH
接近開關ET0007-53-1-18P
接近開關TSNYC-D-A16/H-F
接近開關YC-D-AB8
光電開關RKDF-D/RKDJ-D-15
YC-D-A5H接近開關
稱重式給料機堵煤開關DM-02
速度傳感器H-987H-C-90-D-800帶航空插頭
接近開關SBN-DLE-TATE-M24

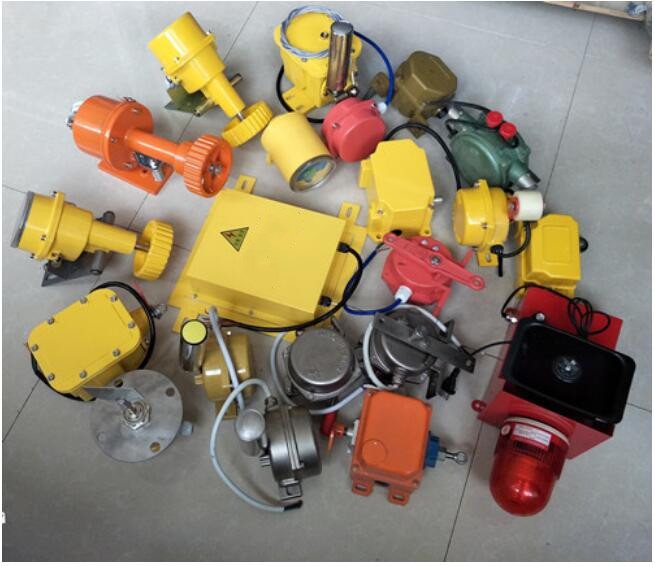

麻城施邁賽工業自動化有限公司主營產品：接近開關、光電開關、兩級跑偏開關、雙向拉繩開關、霍爾開關、氣缸磁性開關、防爆磁性接近開關、打滑開關、井筒開關、防撕裂開關、料位監測器、速度檢測器、欠速開關、堆煤開關、煤流開關、傾斜開關、速度傳感器、齒輪傳感器、礦用電氣、行程限位開關、皮帶輸送裝置控制柜、礦用聲光報警器、起重機配件、凸輪控制器、主令控制器、聲光組合信號器等自動化工控傳感器。
