產品別名 |
差壓控制器開關 |
面向地區 |
全國 |
額定電流 |
3A |
額定電壓 |
220--380v |
加工定制 |
是 |
類型 |
液體膨脹式 |

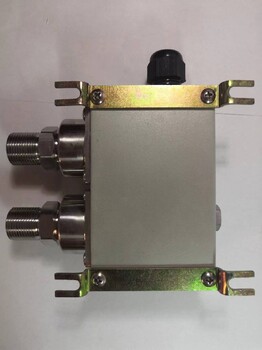

差壓控制器開關適用介質為：水、氣、油、潤滑油、致冷劑等中性及腐蝕型介質。本產品具有控壓精度高、性能穩定、抗振性強、耐腐蝕性好等優點。特別適用接口在上下兩端密集安裝、介質粘度大以及高溫場合。
◆ 主要技術指標：
□ 工作介質粘度：＜1×10‐3m2/s；
□ 環境溫度：-20～+80℃；
□ 介質溫度：普通 0～+85℃；
高溫0～+300℃；
□ 現場表指示精度:±2.5%FS；
□ 抗振性能：切換差不可調max2m/s2；
切換差可調max4m/s2；
□ 重復性：≤4MPa±1.0%FS；＞4MPa±1.5%FS；
□ 外殼防護性能：IP65，金屬鑄鋁殼體；
□ 壓力連接接口：G：內螺紋M12×1.25；Z：通過轉換接頭聯結φ6銅管或不銹鋼管；M：外螺紋M20×1.5 與內螺紋ZG1/4″共為一體；R：用戶自定；
□ 開關觸點容量（max）：1、380VAC 6A；2、220VAC 3A；3、220VDC 3A；4、24VDC 2A；
□ 電氣引線接口：M16×1.5密封鎖緊防護接頭；
□ 開關接點型式：見圖1；工作方式為壓力上升C-NO通，壓力下降C-NC通；
◆調試注意事項：
?選用該差壓控制器時，好使設定值位于控制器設定值調節范圍的中間部分，一般為20%~80%之間。
?控制器蓋板打開前，應先切斷電源。打開控制器蓋后，請勿旋動內部的螺釘或撥弄內部零件。
?調試時壓力請勿超過大允許壓力。
?調試時壓力請勿超過大允許壓力。
?儀表控制器應在規定的通用的技術性能的條件下，震動和被側壓力的急劇脈動對可靠安裝和正確讀數等無影響的環境下使用。
?安裝方式多樣化，墻裝、管裝均能正常工作。若安裝在在戶外環境時，應給予足夠的防護。以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
?儀表安裝（或拆卸）用工具夾持，嚴禁用手撥動或用工具碰撞撥臂,以防改變性能。

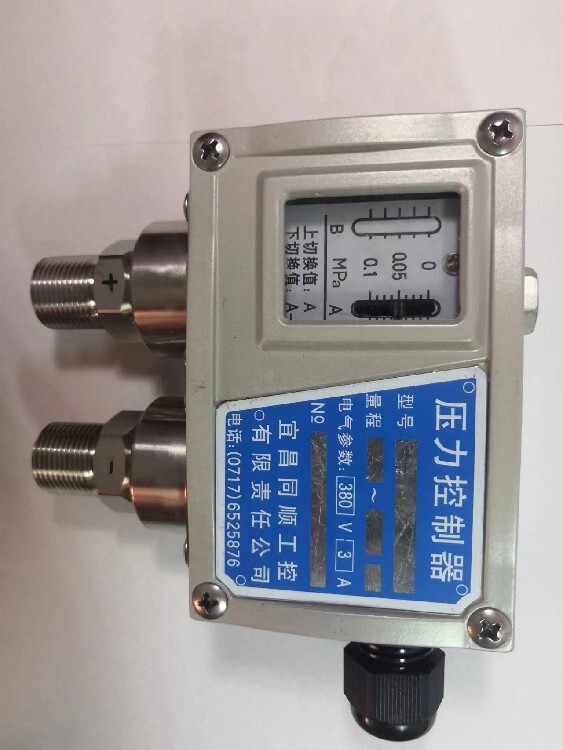

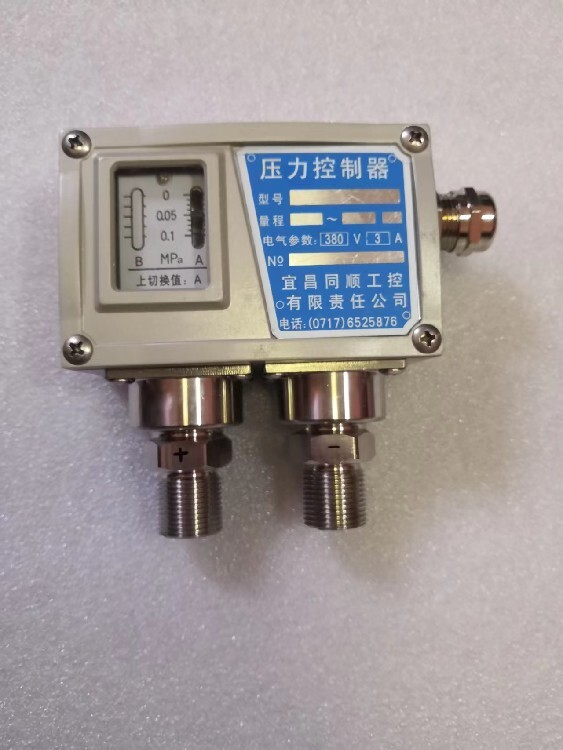

?連接介質管路時，高低壓入口不可接反，否則觸點不動作。帶有“+” 或“HP”標志的接口為高壓接口，帶有“-” 或“LP”標志的接口為低壓接口。
當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。
?對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器的接口上安裝一個壓力沖擊阻尼器，以消除不利影響。（定貨時須注明，我廠可配套供應）。
?介質溫度過高（超過85℃）時，可在壓力接口前加螺旋冷凝管（定貨時須注明，我廠可配套供應）。本儀表可選配“法蘭+毛細管”式防護器，其結構尺寸參見F型防腐壓力控制器。
?防爆型控制器外殼內、外接地要可靠，觸點容量不得超過額定值。
?防爆型差壓控制器適用于ⅡCT6以上的各種可燃性介質（見GB3836.1 ）1區以下的危險場所。
?控制器設定值為上切換值，下切換值處于小位置（切換差可調）用戶可自行調節。
?如有特殊選用和安裝請提供產品名稱、規格、使用環境條件、介質名稱及物理狀態、過程連接方式及過程連接形式、安裝方式及附件和其他特殊相關技術要求。
