應用

   *用于貿易計量的燃氣體積修正

   *數據記錄

   *戰場監控

產品介紹

EK280是電池供電體積修正儀，可與所有的氣體流量計配合使用，如膜式燃氣表、渦輪流量計或腰輪流量計。EK280接受工況體積計量值時，除可接收與流量成比例關系的脈沖信號外，還可以從氣體流量計上安裝的Absolute-ENCODER計數器中直接讀取流量計的原始讀數。根據氣體的熱耗和溫度、壓力的模擬量測量值，體積修正儀可計算壓縮因子K和修正系數C。利用這些初始數據可計算得到氣體的標況體積、標況流量和工況流量。

EK280配有內置或者外置壓力傳感器和溫度傳感器，這些傳感器與 EK280相連接。壓縮因子K可設置為常數或者根據不同計算法則計算。

體積修正儀可通過可選的內置的GSM/GPRS調制解調器進行數據遠傳。對于使用在危險1區的設備，調制解調器將由一個特殊的鋰電池進行供電。如果設備使用在危險2區或者安全區域，可直接選擇電源模塊方式供電。

由于配置有1個可靈活組態的串行接口和4個可編程的數字量輸出，EK280可應用于包括天然氣計量在內的多種場合。

附加的傳感器信號及狀態輸入適用于站場監控場合。數據信息可以通過遠程控制或SCADA系統傳輸到付費系統中。數據傳輸時，體積修正儀的各通訊接口可使用各自不同的數據協議立進行，互不相擾。

主要特點

· MID認證

· 多種方式計算壓縮因子

· 內置數據記錄功能

· 數據日志認證（PTB-A50.7）

· 可靈活配置的數據存儲

· 適用于危險1區

· 6組數字量信號輸入（低頻、高頻、Encoder）

· 4組可自由組態的數字量信號輸出

· 多種通訊協議

· 用于參數設置和數據讀取的光電接口

· 可靈活配置的串行接口 RS232/RS422/RS485

· 軟件升級基于Welmec 7.2

· 工作溫度 -20℃~+60℃

選項

· 內置調制解調器（適用于危險1區）

· 內置供電模塊（適用于危險2區）

· 第二路壓力和溫度傳感器

顯示和操作

   寬大的圖形顯示器可以同時顯示所有的當前值、參數還有數據檔案。顯示器帶有背光顯示功能，即使實在無外部電源的電池供電模式下，或者安裝條件惡劣的情況下均能輕松讀取數據。

1：設備狀態                  6：電池狀態

2：鎖屏                      7：活動菜單

3：外部供電                  8：隱藏菜單

4：接收信號強度，            9：光標

   外部調制解調器            10：數據范圍

5：接收信號強度

   內置調制解調器

與流量計連接

除encoder計數器（NAMUR或SCR接口）和低頻（LF）脈沖發生器外，采用外部供電的體積修正儀還可通過高頻（HF）脈沖發生器與流量計進行連接，采集流量信號。增加的高頻輸入功能使得測量、歸檔和流量監控變得更加。

無需額外設置即可自動識別協議

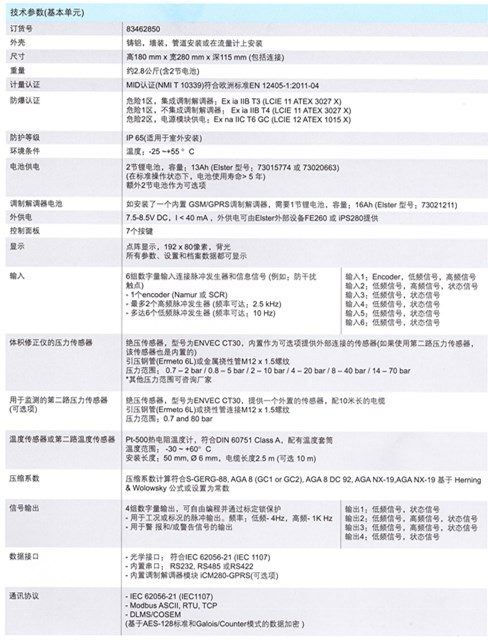

技術參數

實物照片：

照片均為實物拍攝，盜圖必究

EK280匹配TRZ2系列氣體渦輪流量計（接高頻）

安裝細節：固定及取溫取壓連接
