產品別名 |
煙霧報警器,煙霧傳感器,火災報警器,火災探測器 |
面向地區 |
報警電流 |
20A |
|
工作電壓 |
1.2v |
靜態電流 |
20A |
適用范圍 |
走廊 |
探測距離 |
100米 |
一、產品概述
本產品工業級煙霧濃度傳感器是根據MEMS工藝的Si基微熱板和在潔凈空氣中電導率較低的金屬氧化物半導體氣敏材料組成。當環境空氣中有被檢測氣體存在時煙霧濃傳感器電導率發生變化，該煙霧、天然氣、液化氣、丙烷靈敏度高的濃度越高，傳感器的電導率就越高。適用于箱變、機柜、變電站、風電、箱體.火災以及倉庫等室內環境的煙霧監測。。
二、產品優勢
工業通用標準 RS485 總線RS232、RS422 MODBUS-RTU 協議接口和繼電器輸出二種功能，方便接入PLC、工控屏、各種儀表 或系統工作時直接接入直流電源即可工作。正常工作時,工作指示燈綠燈常亮。報警時,報警指示紅燈常亮，蜂鳴器發出報警聲音。繼電器輸出具有一對輸出觸點,報警后觸點閉合/斷開。無煙后需斷電/自動復位。RS485總線 MODBUS-RTU 協議接口波特率通訊 2400、4800、9600、 19200、38400、115200bps 可設置，出廠默認值為 9600 bps。
● 斷電/自動復位可選
● 本品采用MEMS工藝，結構堅固，對煙霧、丙烷靈敏
度高
● 智能邏輯控制,濾除各種誤報
● 常開/常閉(NO/NC)報警輸出
● 聯網輸出/LED 指示報警
● 功耗低、靈敏度高、響應恢復快
● 驅動電路簡單、穩定性好、壽命長等優點
● 外殼采用 ABS 阻燃材質，耐高溫，不易被腐蝕，
不易變形。
三、技術參數
煙霧測量范圍： 0～5000PPM
煙霧大允許誤差： ±7%
煙霧重復性測試誤差： ±5%
煙霧敏感體：MEMS工藝，低功耗探頭
溫度測量范圍：-40～80℃
溫度測量精度:±0.3℃（@25℃）
濕度測量范圍:0～100RH%
濕度測量精度:±3RH%（@25℃）
通訊接口： RS485（MODBUT-RTU）
默認波特率 ：9600(默認)8,n,1
供電電源 ：DC12～24V
顯示分辨率 ：溫度 0.01℃，濕度 0.01%RH
功耗： ≤0.1W
長時間斷電預熱時間：不小于 24 小時
運行環境： -40～80℃,0～100RH%(無防凝露)
檢測探頭壽命：8年
產品尺寸：104*50.9mm
產品型號 | 參數組合 | 輸出方式 |
HSJ-882-Y-F | Rs485煙霧 | RS485（MODBUT-RTU） |
HSJ-882-Y-WS-F | RS485 煙霧，溫度，濕度 | RS485（MODBUT-RTU） |
HSJ-882-Y-DL-F | 電流型煙霧 | 4-20MA |
HSJ-882-Y/1/10-F | 電壓型煙霧 | DC0-10V |
HSJ-882-Y-JD-F | 繼電器型煙霧 | 繼電器常開常閉 |
四、產品選型
五、結構特征
外形尺寸如圖 1所示

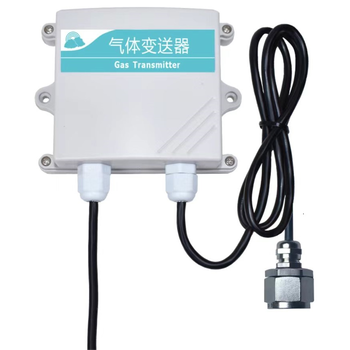

分體式示意圖2所示
六、產品接線
傳感器引線顏色 | 定義 | 備注 |
紅色線 | 電源正極DC12-24V | 直流供電 |
綠色線 | 電源負極 | |
黃線線 | RS485 A+ | |
藍色線 | RS485 B- |
七：產品維護
? 在使用過程中，如遇到使用故障，請盡快與供應商聯系，不要私自拆卸修理，以免發生意外。
? 如長期不使用，拆下探測器，裝入包裝盒中，在通風干燥處存放。
八：聯系我們
深圳市宏盛高科電子有限公司
服務熱線：
地址：深圳市龍華區福城街道茜坑社區47號
