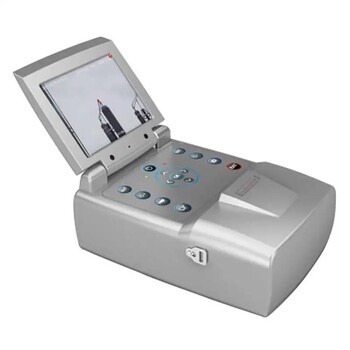

HN200A紫外成像儀
對于多數高壓電力設備而言，金屬元件上無電暈以及外部絕緣無表面局部放電是必需的，有時這也是設備保持正常運行狀態的有力證明。隨著絕緣性能的降低、結構缺陷的出現或者表面污穢和濕度的增加，放電過程的強度也將增大，這樣便可利用電暈或表面局部放電的產生與增強現象間接評估現有運行設備的絕緣狀況以及及時發現設備本身缺陷。
行圖像處理與紫外計數。
應用領域 電力
紫外光光學特性 小紫外光靈敏度 2.2×10-18watt/cm2
小放電靈敏度 1.0pC@15m
無線電電壓探測器靈敏度 3.6dBμV@1MHz
波長范圍 240～280nm
視場角 6.4°× 4.8°
聚焦 自動/手動(跟隨可見光)
放大倍數 2X
聚焦范圍 1m～∞
探測器壽命 無衰減
可見光光學性能 小可見光靈敏度 0.1Lux
顏色 彩色和黑白自動切換
聚焦 自動/手動
聚焦范圍 1m～∞
放大倍數 10X光學變焦,12X數字變焦
成像性能 液晶顯示屏 陽光下可視5”液晶屏, 800×480
模式 只顯示紫外光圖像/只顯示可見光圖像/可見光和紫外光組合
疊加精度 ≤1mrad
狀態指示 電池電量、增益、光子數、日期、聚焦方式、疊加模塊、GPS
用戶設置 紫外光顏色(白、紅、綠、黃、紫)、時間、休眠時間、報警閾值
圖像存儲 圖像格式 JPG格式
視頻格式 AVI格式
數據導出 讀卡器、USB
音頻 與視頻同步/注釋于圖片中
回放 圖片、視頻、語音
SD卡 大32G
軟件升級 SD卡在線升級
容量 1000+幅圖像/>1h錄像/1GB
控制與操作 工作模式 實時、休眠、關機
控制輸入 按鍵、USB
接口 CVBS PAL/NTSC
Micro USB 微型接口,視頻直傳,通訊
三腳架接口 1/4” -20
電源系統 外接電源 DC: 9V～12V
電池類型 電池(可充電)
電池工作時間 4h連續(常溫)
功耗 10W
適配器 AC: 110V～240V或DC: 50Hz～60Hz/9V 3.8A
環境參數 工作溫度 -10℃～+50℃
存儲溫度 -25℃～+60℃
濕度 90%(無凝結)
防護等級 IP54
物理特性 尺寸 290mm×136mm×87mm
重量 1.39kg
